Volvo RTI S60 Montageanleitung

Volvo RTI S60 Montageanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Anweisung Nr.
Anweisung Nr.
Version
Version
8685716
8685716
1.0
1.0
Ausrüstung
Ausrüstung
A0000162
A0000162
M8802509
M8802509
© Volvo Car Corporation
Art.- Nr.
Art.- Nr.
A0000161
A0000161
A0801178
A0801178
RTI S60
RTI S60
RTI S60- 8685716 - V1.0
Seite 1 / 33
loading

Verwandte Anleitungen für Volvo RTI S60

Inhaltszusammenfassung für Volvo RTI S60

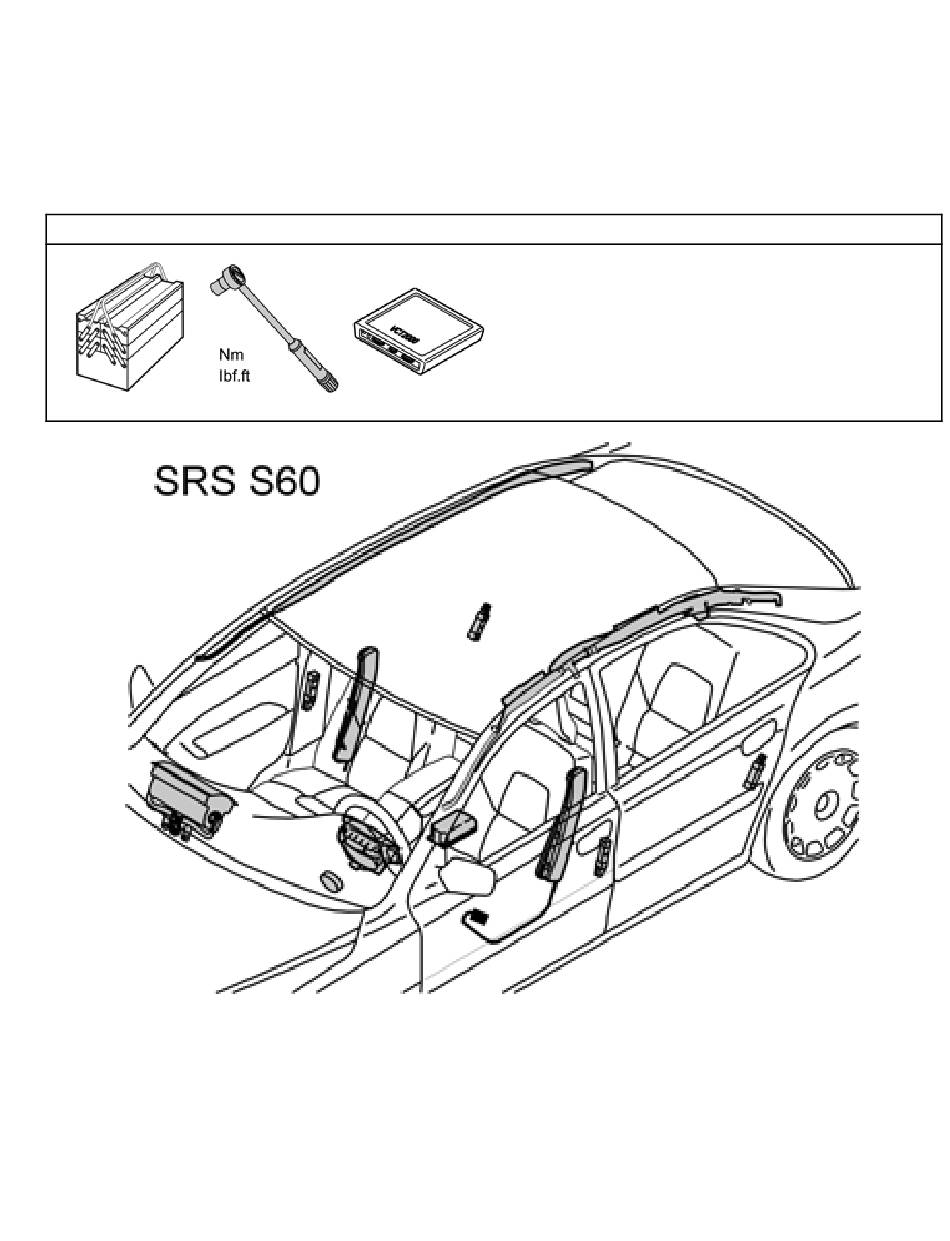

  • Seite 1 Volvo Car Corporation Gothenburg, Sweden Anweisung Nr. Anweisung Nr. Version Version Art.- Nr. Art.- Nr. 8685716 8685716 RTI S60 RTI S60 Ausrüstung Ausrüstung A0000162 A0000162 A0000161 A0000161 A0801178 A0801178 M8802509 M8802509 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 1 / 33...
  • Seite 2 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M3903563 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 2 / 33...
  • Seite 3 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M3903789 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 3 / 33...
  • Seite 4 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M8503983 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 4 / 33...
  • Seite 5 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden M3903786 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 5 / 33...

  • Seite 6: Einleitung

    Den Schlüssel vom Zündschalter abziehen (gilt nicht für Fahrzeuge mit Automatikgetriebe) Die Minusleitung der Batterie abklemmen. Hinweis! Mindestens fünf Minuten warten, bevor die Anschlußklemmen zerlegt werden oder andere elektrische Ausrüstung entfernt wird. A8800136 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 6 / 33...
  • Seite 7 Volvo Car Corporation Gothenburg, Sweden Den Lautsprechergrill (1) vorsichtig vom Armaturenbrett entfernen. Ein Dichtungswerkzeug oder ähnliches verwenden. M3902612 Die Schrauben (1) entfernen. Die Halterung (2) entfernen. M3902613 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 7 / 33...
  • Seite 8 Den Lautsprecher anheben. Die Anschlußklemme (2) abklemmen Den Lautsprecher zur Seite legen. M3902614 Die Verkleidung vor dem Gangwahlhebel abhebeln. Wie abgebildet ein Dichtungswerkzeug verwenden. Die Verkleidung vor dem Gangwahlhebel entfernen. M8502988 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 8 / 33...
  • Seite 9 Gangwahlhebels eindrücken. Die Verkleidung anheben, erst die Vorderkante und dann die Hinterkante. Die Verkleidung um den Gangwahlhebel herum entfernen. M4302463 Die zwei Schrauben von der Bedienungskonsole der Klimatisierung entfernen. M8503027 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 9 / 33...
  • Seite 10 Die Halterung und das Radio herausziehen. Die untere Kante ziehen und dabei nach unten drücken Die Anschlußklemmen am Radio abklemmen. Die Halterung und das Radio zur Seite legen. M3903036 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 10 / 33...
  • Seite 11 Abdeckungen (3) und die Schrauben (4). Im Satz befinden sich neue Schrauben. D8502410 Den linken Vordersitz nach hinten kippen Den Bodenteppich zur Seite schieben, um an die Luftkanäle (1) zu gelangen. D8502411 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 11 / 33...
  • Seite 12 Das hintere Sitzkissen (1) entfernen. Erst die Vorderkante des Sitzkissens hochziehen. Das Kissen nach vorne ziehen. Dann das Sitzkissen herausheben. D8503390 Die Schwellerzierverkleidung an der linken Hintertür entfernen. M8502823 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 12 / 33...
  • Seite 13 Die Oberkante der linken vorderen Verkleidung im Laderaum herausziehen, um an die obere Raste für das Seitenkissen zu gelangen Den Arbeitsschritt auf der rechten Seite wiederholen. M8503511 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 13 / 33...
  • Seite 14 Seitenkissens herausziehen. Dann nach oben ziehen Den Arbeitsschritt auf der rechten Seite wiederholen. M8503546 Die Abdeckung und Schraube der linken C-Säule entfernen Den Arbeitsschritt auf der rechten Seite wiederholen. M8503596 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 14 / 33...
  • Seite 15 Clips (1) gelöst werden Die Verkleidung weiter anheben, bis die Aufnahmestifte (2) aus ihren Löchern gelöst werden Die Hutablage herausziehen. Die Hutablage auf die heruntergeklappten Rückenlehnen legen. M8503598 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 15 / 33...
  • Seite 16 Den Laderaumteppich an der Hinterkante entfernen. Erst die beiden Knöpfe (1) um 90° drehen. M8503480 Den vorderen Teil des Laderaumteppichs hochziehen. Die vordere Hälfte über die hintere Hälfte des Laderaumteppichs falten. M8503481 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 16 / 33...
  • Seite 17 Verkleidung an der linken Seite eindrücken, bis diese klicken Die zwei Clips entfernen Die Kunststoffmutter an der vorderen und unteren Kante der Seitenverkleidung entfernen Den Arbeitsschritt auf der rechten Seite wiederholen. M8902133 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 17 / 33...
  • Seite 18 Clips an der Unterseite lösen. Die Schwellerzierverkleidung entfernen. M8503264 Die Clips (1) in der linken vorderen Seitenverkleidung im Laderaum entfernen Die vordere Seitenverkleidung entfernen und beiseite legen. M8503515 Kabelverlauf © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 18 / 33...
  • Seite 19 (3) verlegen. Weiter entlang der rechten Seite des hinteren Kabelkanals (4) Die Masseleitung zur hinteren Masseklemme (4) an der linken Seite des Rücksitzes anschließen. Die Schraube anziehen. Mit 10 Nm (7,4 lbf.ft.) anziehen. M3702379 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 19 / 33...
  • Seite 20 Das hintere Elektronikmodul (REM) entfernen. Erst die Raste (1) oben auf dem Modul öffnen. Das Modul nach vorne klappen. Das Modul aus den Befestigungen (2) herausheben. M3702263 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 20 / 33...
  • Seite 21 Die Schraube (1) lösen Die Abdeckung (2) und die vier Anschlußklemmen herausziehen Die Abdeckung von den vier Anschlußklemmen entfernen, indem die drei Haken zur Seite gebogen werden. D3701827 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 21 / 33...
  • Seite 22 Das Kabel an die GPS-Antenne anschließen An den Punkten (3) sichern Das Kabel durch die Einführung (4) an der Hinterkante des Radkastens verlegen. M3702381 Den DVD-Spieler einbauen © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 22 / 33...
  • Seite 23 Das Kabel an den vorhandenen Kabelbaum mit Kabelbindern (2) festklemmen Wenn der vorhandene Antennenverstärker ausgebaut wurde, das abgeklemmte schwarze Kabel in der oberen Buchse (3) im Antennenverstärker wieder anbringen. M3903788 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 23 / 33...
  • Seite 24 M3903787 Die Federmutter (1) aus dem Satz nehmen. Die Federmutter an der Verkleidungskante an der Unterseite der Buchse (2) in die Verkleidung drücken. M3903568 Den DVD-Spieler anschließen © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 24 / 33...
  • Seite 25 Die Schrauben anziehen. Mit 10 Nm (7 lbf. ft.) anziehen Die überschüssige blaue Anschlußklemme und andere Leitungen an den DVD-Spieler mit zwei Kabelbindern festklemmen. M3903572 Den Bildschirm einbauen und anschließen © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 25 / 33...
  • Seite 26 Die Leitungen für den DVD-Spieler (1) am Bildschirm (2) anschließen Den Bildschirm und die Halterung im Armaturenbrett einbauen. Die vorhandenen Schrauben (3) verwenden Den neuen Lautsprechergrill (aus dem Satz) am Armaturenbrett festdrücken. M3903540 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 26 / 33...
  • Seite 27 Lautsprecher anschließen Den Bildschirm und die Halterung in das Armaturenbrett drücken. Die drei vorhandenen Schrauben (2) anziehen Den neuen Lautsprechergrill (aus dem Satz) am Armaturenbrett festdrücken. M3903541 Endarbeiten © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 27 / 33...
  • Seite 28 Eine neue linke faltbare Verkleidung aus dem Satz einbauen. Die rechte faltbare Verkleidung wieder einbauen Das Seitenkissen wieder anbringen Die Rückenlehne wieder zurückklappen Das Sitzkissen wieder einbauen. © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 28 / 33...
  • Seite 29 Lenkradmoduls (SWM) herausspringt und sich von der Befestigung löst Das Lenkrad um 180º drehen. Das gleiche Verfahren auf der anderen Seite ausführen Das Lenkrad in die neutrale Stellung drehen. M6400670 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 29 / 33...
  • Seite 30 Das Lenkradmodul (SWM) zur Seite legen. M3903271 Entfernen: die Schraube (1). Die Masseleitung entfernen die Anschlußklemme (2) für das Signalhorn und die Tastenfelder die drei Schrauben (3). Das Signalhorn (4) herausheben. M6400671 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 30 / 33...
  • Seite 31 Das Tastenfeld in das Loch im Lenkrad mit dem Text an den Tasten nach vorn zeigend einsetzen. Nach innen drücken, bis das Tastenfeld bündig mit der Lenkradhülle abschließt. M3903762 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 31 / 33...
  • Seite 32 Die Schrauben über Kreuz anziehen. Mit 6,5 Nm (5 lbf. ft.) anziehen Die Masseleitung wieder anbringen. Die Masseleitung anziehen Die Anschlußklemme für das Signalhorn und die Tastenfelder anschließen Die Funktion des Signalhorns prüfen. Das Signalhorn rundum drücken. © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 32 / 33...
  • Seite 33 Klicks zu hören sein. M6400669 Den Zündschlüssel in Stellung II drehen Die Minusleitung der Batterie wieder anschließen Den Laderaumteppich wieder anbringen Die Software gemäß den Service-Informationen in VIDA programmieren. A8800137 © Volvo Car Corporation RTI S60- 8685716 - V1.0 Seite 33 / 33...
