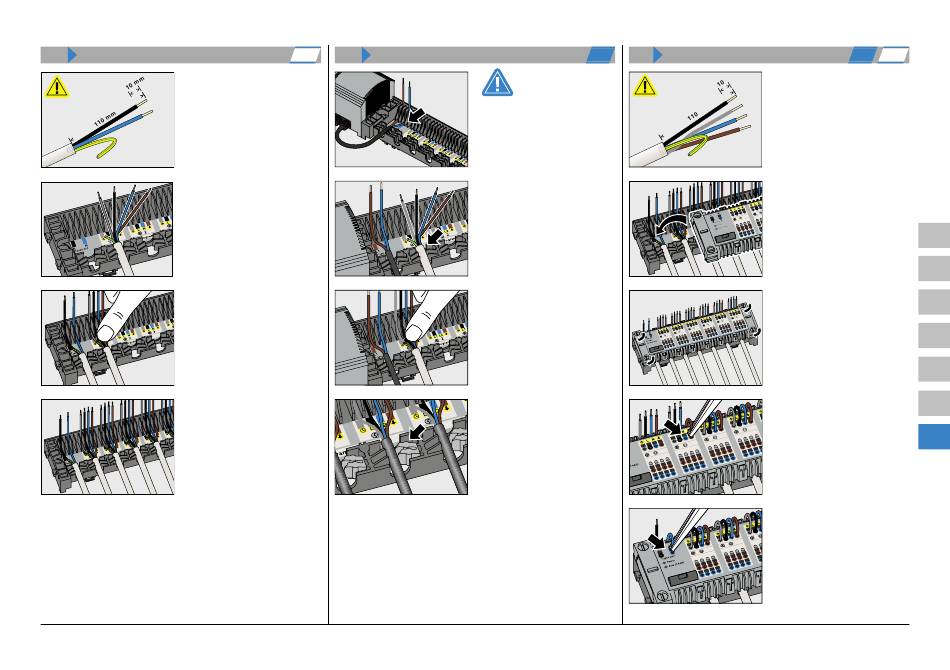

Сетевое подключение 230 В
Проверьте, правильно ли
снята оболочка кабелей
при подключении к сети
База 230 B
Правильно расположить
провода и вставить их в
направляющие.
Сетевое подключение 24 В
230 V
Сечение провода
Для штекерно-клеммовых
применять следующие сечения:
провод сплошного сечения: 0,5 – 1,5 mm²
гибкий провод: 1,0 – 1,5 мм
Провода приводов могут применяться с заводскими
гильзами для оконцевания жилы.
78
24 V
База 24 B
Имейте ввиду, что
трансформатор рассчитан
только на работу с системой
24 В и ни в коем случае не
должен использоваться с
базой 230 В!
Кабель должен
монтироваться так, чтобы
его оболочка соединялась
со скобой крепления для
разгрузки от напряжения.
Правильно расположите
провода и вставьте их в
направляющие.
Переходники
Для фиксации проводов
диаметром от 4,5 до 7,5
мм следует пользоваться
переходниками.
соединений можно
AB 2000-1 / AB 2000-6
AB 4001-1 / AB 4001-6
Подключение регулятора
Проверьте, правильно
ли снята оболочка
кабелей регуляторов.
При
соединительного
проверьте правильность
монтажа проводов.
Зафиксировать
соединительный
поворотом болтов на ¼
оборота.
Непосредственно к базе
могут подключаться до 6
регуляторов (помещений).
С помощью
регуляторов база может
быть расширена на 2
регулятора (помещения).
24 V 230 V
установке
блока
