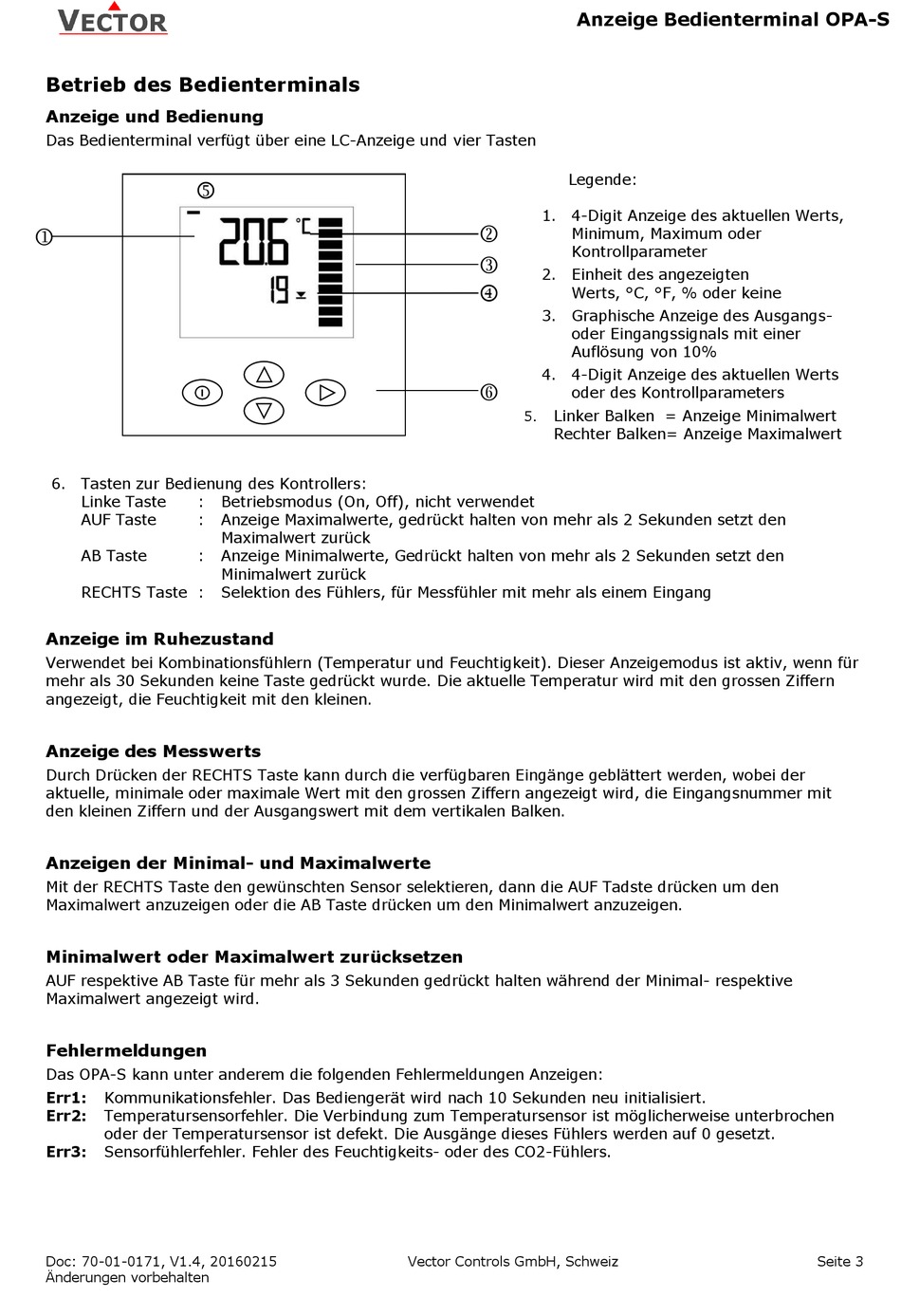

Betrieb des Bedienterminals
Anzeige und Bedienung
Das Bedienterminal verfügt über eine LC-Anzeige und vier Tasten
6. Tasten zur Bedienung des Kontrollers:
Linke Taste
:
AUF Taste
:
AB Taste
:
RECHTS Taste :
Anzeige im Ruhezustand
Verwendet bei Kombinationsfühlern (Temperatur und Feuchtigkeit). Dieser Anzeigemodus ist aktiv, wenn für
mehr als 30 Sekunden keine Taste gedrückt wurde. Die aktuelle Temperatur wird mit den grossen Ziffern
angezeigt, die Feuchtigkeit mit den kleinen.
Anzeige des Messwerts
Durch Drücken der RECHTS Taste kann durch die verfügbaren Eingänge geblättert werden, wobei der
aktuelle, minimale oder maximale Wert mit den grossen Ziffern angezeigt wird, die Eingangsnummer mit
den kleinen Ziffern und der Ausgangswert mit dem vertikalen Balken.
Anzeigen der Minimal- und Maximalwerte
Mit der RECHTS Taste den gewünschten Sensor selektieren, dann die AUF Tadste drücken um den
Maximalwert anzuzeigen oder die AB Taste drücken um den Minimalwert anzuzeigen.
Minimalwert oder Maximalwert zurücksetzen
AUF respektive AB Taste für mehr als 3 Sekunden gedrückt halten während der Minimal- respektive
Maximalwert angezeigt wird.
Fehlermeldungen
Das OPA-S kann unter anderem die folgenden Fehlermeldungen Anzeigen:
Err1:
Kommunikationsfehler. Das Bediengerät wird nach 10 Sekunden neu initialisiert.
Err2:
Temperatursensorfehler. Die Verbindung zum Temperatursensor ist möglicherweise unterbrochen
oder der Temperatursensor ist defekt. Die Ausgänge dieses Fühlers werden auf 0 gesetzt.
Err3:
Sensorfühlerfehler. Fehler des Feuchtigkeits- oder des CO2-Fühlers.
Doc: 70-01-0171, V1.4, 20160215
Änderungen vorbehalten
Betriebsmodus (On, Off), nicht verwendet
Anzeige Maximalwerte, gedrückt halten von mehr als 2 Sekunden setzt den
Maximalwert zurück
Anzeige Minimalwerte, Gedrückt halten von mehr als 2 Sekunden setzt den
Minimalwert zurück
Selektion des Fühlers, für Messfühler mit mehr als einem Eingang
Legende:
1. 4-Digit Anzeige des aktuellen Werts,
Minimum, Maximum oder
Kontrollparameter
2. Einheit des angezeigten
Werts, °C, °F, % oder keine
3. Graphische Anzeige des Ausgangs-
oder Eingangssignals mit einer
Auflösung von 10%
4. 4-Digit Anzeige des aktuellen Werts
oder des Kontrollparameters
Linker Balken = Anzeige Minimalwert
5.
Rechter Balken= Anzeige Maximalwert
Vector Controls GmbH, Schweiz
Anzeige Bedienterminal OPA-S
