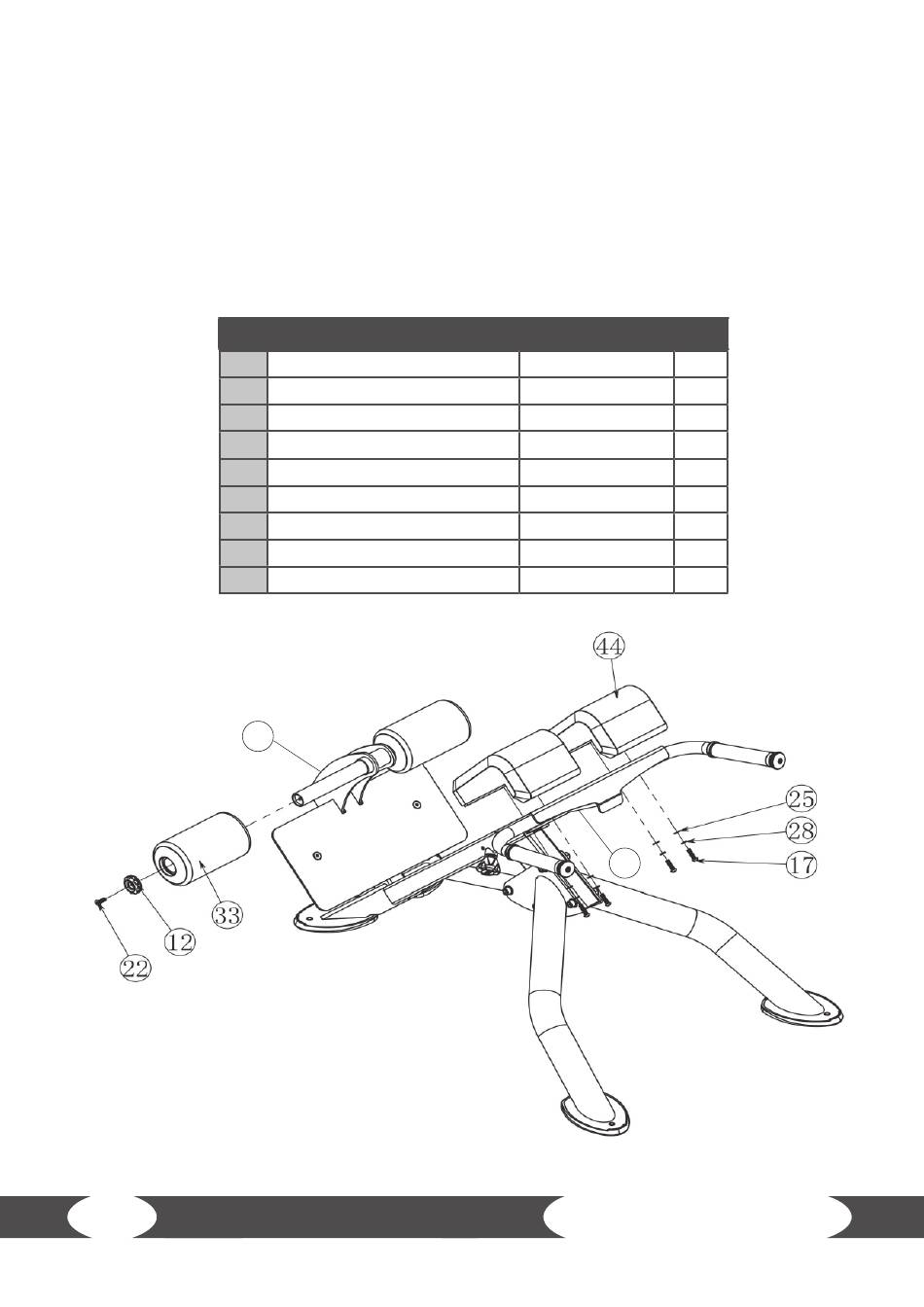

Schritt 3:
Montage der Rückenpolster und Beinpolster
1.
Montieren Sie die beiden Rückenpolster (44) an dem Polsterrahmen (5) mit jeweils zwei
Schrauben (17), zwei Federscheiben (28) und zwei Unterlegscheiben (25).
2.
Stecken Sie ein Beinpolster (33) auf jedes Ende des Fußrahmens (4).
3.
Montieren Sie die Beinpolster (33) an dem Fußrahmen (4) mit jeweils einer Endkappe (12) und
einer Schraube (22).
Nr.
4
5
33
44
12
17
22
25
28
16
Bezeichnung (ENG)
Foot pedal frame
Cushion frame
Leg pad
Back pad
End cover
Hexagon socket button head screw
Inner Hexagon sunk head bolt
Flat washer
Spring washer
4
Spezifi kation
Anz.
1
1
2
2
2
M8*30
4
M8*25
2
Φ16*Φ8.4*1.6
4
M8
4
5
Hyper Extension
