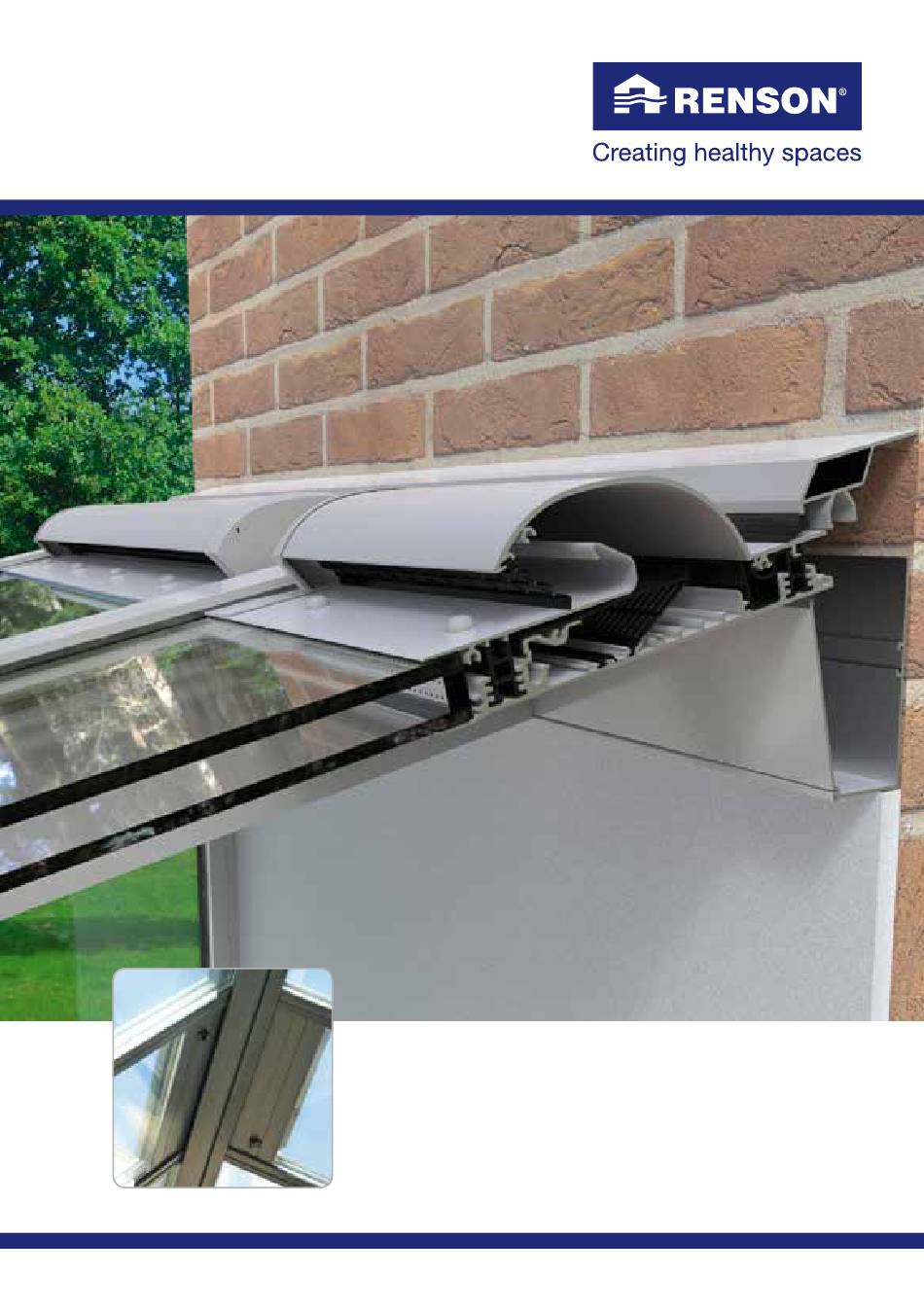

- Seite 1 Oxyvent ® Fertigung und Montage Assembly and installation...
-
Seite 2: Inhaltsverzeichnis
Oxyvent ® Index 1 • Anleitung für den Zusammenbau ............3 1.1 • Sägen ..................3 1.2 • Vorbereitung des äußeren Teils ............. 4 1.3 • Vorbereitung des inneren Teils ............6 1.4 • Fertigstellung des Zusammenbaus ..........9 2 • Montageanleitung ................12 2.1 •... -
Seite 3: Anleitung Für Den Zusammenbau
Oxyvent ® 1 • Anleitung für den Zusammenbau 1.1 • Sägen Sägen der Oxyvent -Profile (die um die Teile gewickelte Folie nicht entfernen): ® LÄNGE = GLASBREITE - 100 MM LÄNGE = DISTANZ ZWISCHEN DEN LÄNGE = GLASBREITE TRÄGERN INNENTEIL AUSSENTEIL ZUBEHÖR... -
Seite 4: Vorbereitung Des Äußeren Teils
Oxyvent ® 1.2 • Vorbereitung des äußeren Teils REVISION HISTORY DESCRIPTION DATE DRAWN Gaten boren waterkering 11/06/2014 slonc Bitte prüfen Sie ob die Rollschnur in der Aussparung der Außenendkappen liegt. Bohren Sie die Löcher mit Ø5 in die Identifizierungsrille des Die äußere Aluminium-Abdec-... - Seite 5 Oxyvent ® Den PVC-Laubfänger in die äußere Aluminium-Abdeckung Die PVC-Rinne auf die schieben. äußere Aluminium- Abdeckung schieben. Schrauben Sie die zweite Brechen Sie die Bringen Sie das Abdichtband außen liegende Endkappe Abdeckzapfen von den außen in einem Stück an, halten auf die äußere Aluminium-...
-
Seite 6: Vorbereitung Des Inneren Teils
Oxyvent ® 1.3 • Vorbereitung des inneren Teils Positionieren Sie den flachen Bohre 2 x Ø 2,75. Schrauben Sie den flachen Teil des Bedienhebels auf der Teil des Bedienhebels auf die Aluminium- Innenklappe in ei- Aluminium-Innenklappe. nem Abstand von 80 mm von (2 Schrauben Typ D). - Seite 7 Oxyvent ® NUR BEI EINER GLASSTÄRKE VON 28 MM: Sägen Sie die obere Rippe Schneiden Sie die weiche PVC- der inneren Endkappen ab. Verzahnung am thermischen PVC-Profil an beiden Seiten auf einer Länge von 37 mm. “CLICK” Legen Sie das thermische...
- Seite 8 Oxyvent ® Es sind zwei Typen Höhenverstellungen erhältlich: Eine ‘Basis-Höhenverstellung‘ für Glasstärken von 28 bis 38 mm und ein zweiter Typ, die ‘Extra-Höhenverstellung‘ für Glasstärken von 40 bis 86 mm (1 Extra-Höhenverstellung pro 12 mm). Bei einer Glasstärke von 28 mm schieben Sie die Basis-Höhenverstellung unten in das Aluminium-Innenprofil, bei einer Glasstärke von 32 mm in die Mitte und bei einer Glasstärke...
-
Seite 9: Fertigstellung Des Zusammenbaus
Oxyvent ® Schieben Sie die Positionieren Sie die inneren Endkappen (links und rechts) auf Höhenverstellung(en) dem Aluminium-Innenprofil (Typ B1 & B2). vorne in das Innenprofil. Kontrollieren Sie die Ausrichtung der Endkappen. Bringen Sie das Abdichtband in einem Stück an. Halten Sie den blauen Streifen auf einer Seite. - Seite 10 Oxyvent ® 3 Es sind zwei verschiedene Höhenverstellungen erhältlich: Eine ‘Basis-Höhenverstellung‘ für Glasstärken von 28 - 38 mm und die ‘extra Höhenverstellung’ bei Glasstärken von 40 bis 86 mm (1 Extra-Höhenverstellung pro 12 mm). Bei einer Glasstärke von 28 mm schieben Sie die Basis-Höhenverstellung unten in das Aluminium-Innenprofil, bei einer Glasstärke von 32 mm in die Mitte und bei einer Glasstärke...
- Seite 11 Oxyvent ® Anzahl extra Position der Glasstärke (mm) Basis-Höhenverstellung Höhenverstellungen Höhenverstellung Normal Gedreht Normal Gedreht Normal Gedreht Normal Gedreht Normal Gedreht Normal Gedreht Normal Gedreht Normal Gedreht Normal Gedreht Normal Gedreht Normal Gedreht Normal Gedreht Normal Gedreht Normal Gedreht Normal...
-
Seite 12: Montageanleitung
Oxyvent und Glas. ® 2.2 • Montage Legen Sie das Glas auf Entfernen Sie den blauen Kippen Sie das Oxyvent ® das Verandadach und Streifen des Abdichtbands für ca. 20° (= heben Sie die äußere schieben Sie Abstandshalter den innenliegenden Teil. - Seite 13 Oxyvent ® Schrauben Sie die äußere Abdeckung des Oxyvent mit leichter Spannung auf dem Innenprofil fest ® (Typ C). Unter jeden Schraubenkopf gehört eine Unterlegscheibe, auf jeden Schraubenkopf eine Abdeckkappe. Machen Sie die Oberseite des Oxyvent wasserabweisend. ®...
-
Seite 14: Optionen
Oxyvent ® 3 • Optionen 3.1 • Adaptionsprofil Haken Sie das Adaptionsprofil (für den Anschluss an Sandwichplatten) in das Oxyvent zur Unterstützung der ® Sandwichplatte. Machen Sie die Oberseite wasserabweisend . 3.2 • Motor Steuerung Auf / Zu oder DC 0 … 10 V... -
Seite 15: Anschlussplan: Elektrisch Bediente Modular Lüftungsklappe
Oxyvent ® 3.3 • Anschlussplan: Elektrisch bediente modular Lüftungsklappe (0 - 10V) Achtung: • Motoren können parallel geschaltet werden Eingang für Gebäudeautomatisierung 0V (=schließen) ... 10V (=öffnen) +24V Einstellen Voltage input 0...10Vdc +/- 10% referenced to GND Max. input rimple 50mVac 600mApeak Die Installation und der elektrische Anschluß... -
Seite 16: Anschlussplan: Elektrisch Bediente Lüftungsklappe
Oxyvent ® 3.4 • Anschlussplan: Elektrisch bediente Lüftungsklappe (On/Off) C: Eingang 1: zu öffnen 2: zu schliessen Achtung: • Motoren können parallel geschaltet werden +24V +/- 10% 600mA peak Die Installation und der elektrische Anschluß der verschiedenen Bauteile darf laut den geltenden... -
Seite 17: Wartung
(abhängig der Umgebung wo die Lüftung installiert ist) ➊ Entfernen Sie Laub und andere Verschmutzungen an der Außenseite des Gitters. ➋ Öffnen Sie die Innenklappe des Oxyvent ® Reinigen Sie die Innenseite mit Reinigen Sie die Außenseite einem Staubsauger und/oder (den Aluminiumteil) mit einem feuchten Tuch einem feuchten Tuch. - Seite 34 Oxyvent ®...
- Seite 35 Oxyvent ®...
- Seite 36 Recht vor, technische Änderungen an den im Folgenden behandelten Produkten ® vorzunehmen. Die meist aktuelle Version dieser Broschüre kann aufgeladen werden von w w w.renson.eu RENSON reserves the right to make technical changes to the products shown.
