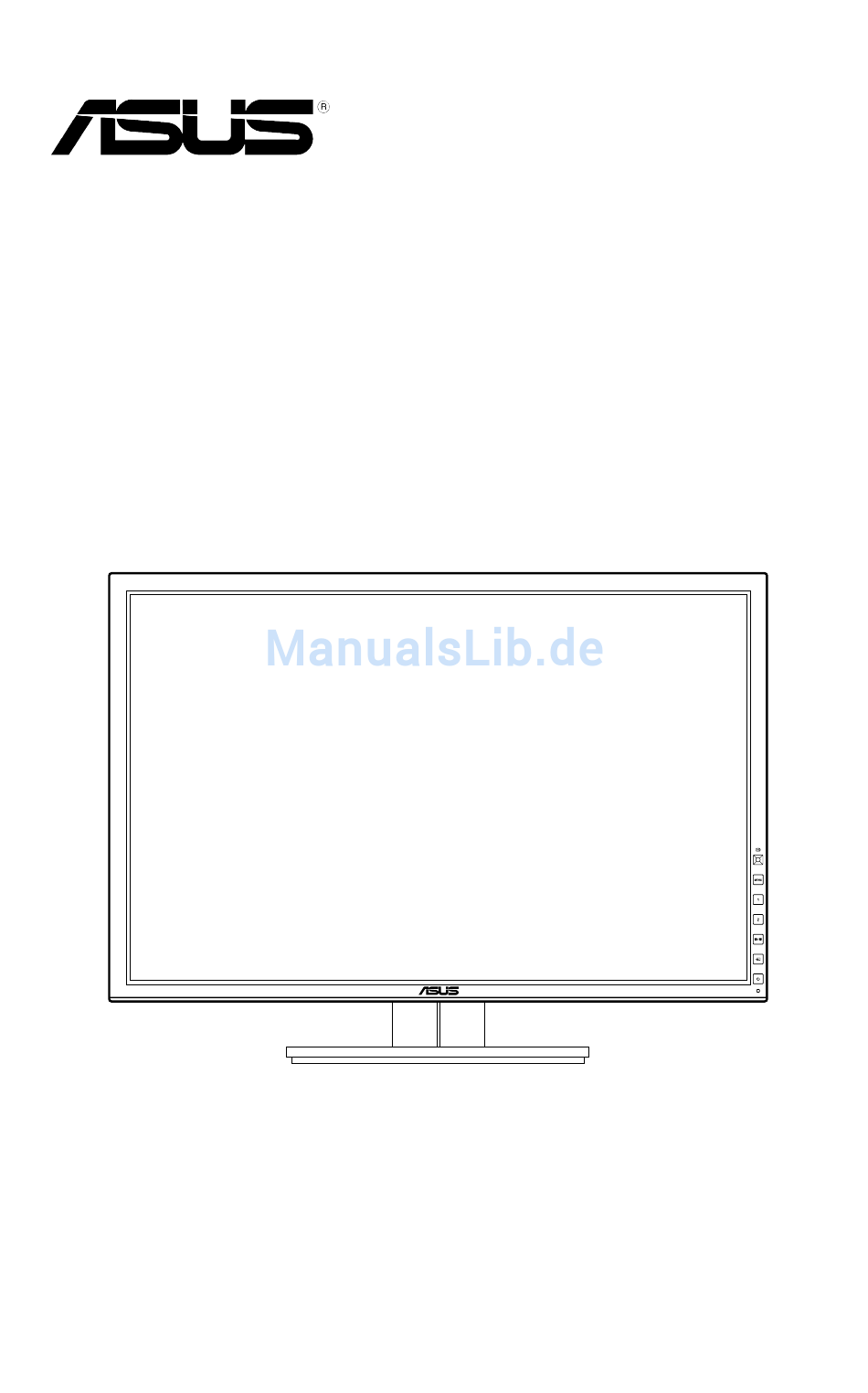

- Seite 1 LCD-Monitor der Serie PB248 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Anschließen der Kabel ..............2-3 Einschalten des Monitors ............2-4 Kapitel 3: Allgemeine Hinweise Bildschirmmenü (OSD-Menü) ............ 3-1 3.1.1 Bedienungsvorgang ............3-1 3.1.2 Einführung in die OSD-Funktionen ......... 3-1 Technische Daten (PB248) ............3-7 Fehlerbehebung (häufig gestellte Fragen) ........ 3-9 Unterstützte Anzeigemodi ............3-10... -
Seite 3: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Diese Ausrüstung erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls diese... -
Seite 4: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. • Falls das Netzteil defekt ist, versuchen Sie es nicht in eigener Regie zu reparieren. Wenden Sie sich an einen qualifizierten Kundendiensttechniker oder Ihren Händler. • Stellen Sie vor dem Verwenden des Produkts sicher, dass alle Kabel richtig verbunden und die Stromkabel nicht beschädigt sind. Wenden Sie sich sofort an Ihren Händler, wenn Sie Schäden festgestellt haben. • Die Schlitze und Öffnungen an der hinteren oder oberen Seite des Gehäuses dienen zur Belüftung. Blockieren Sie diese Schlitze nicht. Stellen Sie das Produkt nicht in die Nähe eines oder über einen Heizkörper oder sonstige Wärmequelle, es sei denn, dass eine ausreichende Belüftung garantiert ist. • Die Stromversorgung des Monitors muss mit der Angabe auf dem Typenschild übereinstimmen. Sind Sie sich hinsichtlich der Spezifikationen Ihres Stromnetzes unsicher, dann nehmen Sie bitte mit Ihrem Händler oder Stromanbieter Kontakt auf. -
Seite 5: Pflegen & Reinigen
Pflegen & Reinigen • Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. Versuchen Sie nicht durch Halten an dem Monitorfuß oder dem Kabel den Monitor hochzuheben. • Reinigung. Schalten Sie den Monitor aus und ziehen Sie den Netzstecker. Reinigen Sie die Oberfläche des Monitors mit einem fusselfreien, nicht scheuernden Tuch. Hartnäckigen Schmutz können Sie mit einem Tuch entfernen, das Sie zuvor ganz leicht mit einer sanften Reinigungslösung getränkt haben. • Vermeiden Sie Reiniger, die Alkohol oder Azeton enthalten. Verwenden Sie einen für Monitore geeigneten Reiniger. Sprühen Sie niemals Reinigungsmittel direkt auf den Bildschirm; es kann ins Innere des Monitors gelangen und Kurzschlüsse und Stromschläge verursachen. Die folgenden Erscheinungen an dem Monitor sind normal: • Da die Beleuchtung des Monitors über Leuchstoffröhren erfolgt, kann das Bild nach dem Einschalten etwas flackern. Schalten Sie den Monitor in diesem Fall aus und wieder ein; das Flackern sollte nun verschwinden. -
Seite 6: Weitere Informationen
Weitere Informationen Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www. asus.com. Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. Diese Dokumente gehören nicht zum Standardlieferumfang. -
Seite 7: Willkommen
Willkommen! ® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein schärferes, breiteres und helleres Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! Packungsinhalt Prüfen Sie, ob Ihr Karton des LCD-Monitors die folgenden Artikel enthält: LCD monitor Schnellstartanleitung Garantiekarte Netzkabel VGA-Kabel DVI-Kabel DisplayPort-Kabel USB 3.0-Kabel Audiokabel Kabelklemme Falls irgendein Artikel beschädigt ist oder fehlt, wenden Sie sich bitte sofort an Ihren Händler. ASUS LCD-Monitor der Serie PB248... -
Seite 8: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht QuickFit-Taste: • Aktiviert die für Ausrichtung vorgesehene QuickFit-Funktion. • Die QuickFit-Funktion besteht aus 7 Seiten mit allgemeinen Gittermmustern und Papier sowie Fotogrößen. (Siehe 1.3.3 QuickFit- Funktion). • Zudem bestätigen Sie das ausgewählte OSD-Menüelement. • Erhöht/Verringert Werte oder verschiebt Ihre Auswahl nach oben/unten/ links/rechts. Die Taste MENU: • Zum Einschalten des OSD-Menüs. • Mit dieser Taste schließen Sie das OSD-Menü oder kehren zum vorherigen Menü zurück. • Beendet die QuickFit-Muster. Das OSD-Menü ist nicht verfügbar, wenn die QuickFit Funktion verwendet wird. Verknüpfung • Standard: Helligkeit Schnelltaste. •... -
Seite 9: Ansicht Von Hinten
-Taste: • Hiermit wählen Sie eine verfügbare Eingangsquelle. Drücken Sie zur Anzeige der HDMI/DisplayPort-Signale (Eingangswahl-Taste), nachdem Sie das HDMI/DisplayPort-Kabel an den Bildschirm angeschlossen haben Stromschalter/Betriebsanzeige • Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Weiß Orange Standby-Modus 1.3.2 Ansicht von hinten 9 10 Anschlüsse an der Rückseite Ein-/Ausschalter. Zum Ein-/Ausschalten der Stromversorgung. Netzstromeingang. Hier schließen Sie das Netzkabel an. ASUS LCD-Monitor der Serie PB248... -
Seite 10: Quickfit-Funktion
DisplayPort. Dieser Anschluss dient der Verbindung mit einem DisplayPort- kompatiblen Gerät. HDMI-Anschluss. Dieser Anschluss dient der Verbindung mit einem HDMI- kompatiblen Gerät. DVI-Anschluss. Der 24-polige Anschluss ist für die PC (Personal-Computer) DVI-D Digitalsignalverbindung vorgesehen. VGA-Anschluss. Dieser 15-polige Anschluss ist für die PC VGA-Verbindung vorgesehen. Audioeingang. Hier schließen Sie das beigelegte Audiokabel für die Verbindung mit der PC (Personal-Computer)-Audioquelle an. Kopfhöreranschluss. USB 3.0-Upstream-Port. Dieser Port dient der Verbindung mit einem USB- Upstream-Kabel. Die Verbindung aktiviert die USB-Ports am Monitor. 10. Schlitz für Kensington-Schloss. 11. USB 3.0-Downstream-Ports. Diese Ports dienen dem Anschließen von USB-Geräten, wie z. B. USB-Tastatur/-Maus, USB-Flash-Laufwerk, etc. 1.3.3 QuickFit-Funktion Die QuickFit-Funktion enthält drei Arten von Mustern: (1) Gittermuster (2) Papiergröße (3) Fotogröße. Drücken Sie auf die QuickFit Taste, um die Muster zu aktivieren. Drücken Sie erneut auf die Taste, bis ein gewünschtes Muster ausgewählt ist. Sie können die Taste nach oben/unten/links/rechts drücken, um ggf. die Position des Musters zu ändern. Beachten Sie, dass alle Muster nach links/rechts verschoben werden können, aber nur in begrenzter Weise nach oben/ unten. 1. Gittermuster Die Gittermuster erleichtern Designern und Benutzern die Organisation von Inhalt und des Layouts auf einer Seite, um ein einheitliches Aussehen und Gefühl zu erhalten. - Seite 11 2. Papiergröße QuickFit verfügt über zahlreiche, häufig verwendete Papiergrößen, mit denen Benutzer ihre Dokumente in realer Größe auf dem Bildschirm anzeigen können. Letter 3. Fotogröße Die unterschiedlichen, mit der QuickFit-Funktion angezeigten, realen Fotogrößen bieten Fotografen und anderen Benutzern eine genaue Anzeige und Bearbeitung ihrer Fotos in realer Größe auf dem Bildschirm. Foto 4x6, 3x5, 2x2 Foto 8x10, 5x7 ASUS LCD-Monitor der Serie PB248...
- Seite 12 Kapitel 1: Übersicht über das Produkt...
-
Seite 13: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Abnehmen des Halters/Fußes (für VESA-Wandmontage) Der Halter/Fuß des Monitors kann zur VESA-Wandmontage abgenommen werden. So entfernen Sie den Halter/Monitorfuß: Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf einen Tisch. Entfernen Sie wie unten abgebildet mit einem Schraubenzieher die vier Schrauben von dem Halter (Abb. 1) und entfernen anschließend den Halter/ Fuß vom Monitor (Abb. 2). (Abb. 1) (Abb. 2) Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. ASUS LCD-Monitor der Serie PB248... -
Seite 14: Anpassen Des Bildschirms
Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. • Sie können den Monitorwinkel auf nach links +20˚ bis -5˚ einstellen und 60˚ bzw. rechts schwenken. Zudem können Sie die Monitorhöhe innerhalb von +/- 10 cm anpassen. (Kippen) (Schwenkbar) (Höhenverstellung) +20° ~ -5° 10cm 60° 60° 0° Schwenken des Monitors Heben Sie den Monitor auf die höchste Position an. Kippen Sie den Monitor zum maximalen Winkel. Schwenken Sie den Monitor im Uhrzeigersinn zum gewünschten Winkel. +20° ~ -5° Beim Einstellen des Betrachtungswinkels ist es normal, dass Monitor und Bild etwas wackeln können. Kapitel 2: Einrichtung... -
Seite 15: Anschließen Der Kabel
Ziehen Sie die zwei Schrauben fest, um den VGA/DVI-Anschluss zu befestigen. • So schließen Sie das Audiokabel an: Verbinden Sie ein Ende des Audiokabels mit dem Audioeingangsanschluss am Monitor und das andere Ende mit dem Audioausgangsanschluss am Computer. • So verwenden Sie den Kopfhörer: Verbinden Sie das Ende mit dem Stecker mit dem Kopfhöhreranschluss des Monitors, wenn ein HDMI- oder DisplayPort- Signal eingeht. • So verwenden Sie die USB 3.0-Ports: Verwenden Sie das beiliegende USB 3.0 Kabel und schließen Sie das kleinere Ende (Typ B) des USB-Upstream- Kabels am USB-Upstream-Port des Monitors an; verbinden Sie das größere Ende (Typ A) mit einem USB 3.0 Port Ihres Computers. Stellen Sie sicher, dass das aktuelle Windows 7 Betriebssystem auf Ihrem Computer installiert ist. Dadurch können Sie die USB-Ports am Monitor nutzen. Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion “Eingangswahl” im OSD-Menü auswählen. ASUS LCD-Monitor der Serie PB248... -
Seite 16: Einschalten Des Monitors
Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht weiß, wenn der Monitor eingeschaltet ist. Kapitel 2: Einrichtung... - Seite 17 ASUS LCD-Monitor der Serie PB248...
- Seite 18 Kapitel 2: Einrichtung...
-
Seite 19: Bildschirmmenü (Osd-Menü)
-Taste. Wenn die ausgewählte Funktion über ein Untermenü verfügt, drücken Sie die Taste nach oben/unten, um durch die Funktionen des Untermenüs zu steuern. Heben Sie die gewünschte Untermenüfunktion hervor; drücken Sie zum Aktivieren dieser auf die -Taste. Drücken Sie die Taste nach links/rechts, um die Einstellungen der ausgewählten Funktion zu ändern. Drücken Sie zum Verlassen des OSD-Menüs und Speichern der Einstellungen wiederholt die MENU-Taste, bis das OSD-Menü ausgeblendet wird. Wiederholen Sie zum Anpassen weiterer Funktionen die Schritte 1 bis 3. 3.1.2 Einführung in die OSD-Funktionen Splendid Diese Funktion bietet sechs Modi zur Auswahl. Jeder Modus hat eine Rückstellungsoption, damit Sie Ihre Einstellung behalten bzw. zum voreingestellten Modus zurückkehren können. • Standardmodus: Beste Option für die Dokumentbearbeitung mit SPLENDID™ Video Enhancement. • sRGBmodus: Kompatibel mit dem sRGB-Farbraum, wobei der sRGB- Modus die beste Wahl für die Dokumentenbearbeitung ist. ASUS LCD-Monitor der Serie PB248... -
Seite 20: Kapitel 3: Bildschirmmenü (Osd-Menü)
• Landschaftsmodus: Beste Option für die Landschaftsfotoanzeige mit SPLENDID™ Video Enhancement. • Theatermodus: best choice for movies with SPLENDID™ Video Enhancement. • Anwendermodus 1/Anwendermodus 2: More items are adjustable in the Color menu. Anwendermo- Standard- sRGB- Landschafts- Theater- Funktion dus 1/Anwen- modus Modus modus modus dermodus 2 Helligkeit Kontrast Nein Sättigung Nein Nein Nein Nein Nein Nein Farbtemp. Nein Gamma Nein Nein Nein 6-Achsen- Nein Nein Nein... - Seite 21 • Erweiterte Einstellung: Einstellung des 6-Achsen-Farbtons. Einstellung der 6-Achsen-Sättigung. Zum Anpassen der Verstärkung von R, G, B. Zum Anpassen der Schwarzpegelversatz-Werte von R, G, B. • Farbe zurücksetzen: Zurücksetzen des aktuellen Splendid-Farbmodus: Setzt die Farbeinstellungen des aktuellen Farbmodus auf die standardmäßige Werkseinstellung zurück. Zurücksetzen des gesamten Splendid-Farbmodus: Setzt die Farbeinstellungen aller Farbmodi auf die standardmäßige Werkseinstellung zurück. Bildeinrichtung Über dieses Menü passen Sie die Bildeinstellung an. • Schärfe: Der Einstellbereich reicht hier von 0 bis 100. ASUS LCD-Monitor der Serie PB248...
-
Seite 22: Eingangswahl
• Kontrollen: Setzt das Seitenverhältnis auf Vollbild, 4:3 oder OverScan (nur bei HDMI-Eingang). • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Position: Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bildes einstellen. Der Wert kann auf 0 bis 100 gestellt werden. - Seite 23 Sie können die OSD-Abschaltzeit auf 10 bis 120 einstellen. Sie können die DDC/CI-Funktion aktivieren oder deaktivieren. Sie können den OSD-Hintergrund auf opak bis transparent einstellen. Stellt die OSD Drehung ein. • Information: Hier werden Informationen zu dem Monitor angezeigt. • Sprache: Sie können unter 21 Sprachen auswählen: Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch. • Betriebsanzeige: Hiermit de-/aktivieren Sie die Betriebsanzeige-LED. • QuickFit Farbe: Stellt die QuickFit-Farbe aus 7 voreingestellten Farben ein. • Fabrikseinst: Die Option "Ja" stellt die Standardeinstellungen wieder her. Verknüpfung Definiert die Funktionen für die Tasten Verknüpfung 1 und 2. • Verknüpfung 1/Verknüpfung 2: Wählt eine Funktion für die Tasten Verknüpfung 1 und 2. ASUS LCD-Monitor der Serie PB248...
-
Seite 24: Funktion Ausgewählt Oder Aktiviert
Wenn eine bestimmte Funktion ausgewählt oder aktiviert ist, wird die Verknüpfungstaste nicht unterstützt. In der folgenden Tabelle finden Sie genauere Einzelheiten. Funktion ausgewählt oder Nicht unterstützte aktiviert Verknüpfungstaste ASCR Helligkeit Kontrast/Farbtemp./Erweiterte sRGB Einstellung Standard/Landschaft/Theater Erweiterte Einstellung VGA/DVI Lautstärke QuickFit Alle, außer QuickFit Farbe Kapitel 3: Bildschirmmenü (OSD-Menü) -
Seite 25: Technische Daten (Pb248)
Technische Daten (PB248) Bildschirmtyp TFT-LCD Bildschirmgröße 24,1-Zoll-Breitbild (16:10; 61,13 cm) Max. Auflösung 1920 x 1200 Pixelabstand 0,270 mm Helligkeit (i.d.R.) 300 cd/m Kontrastverhältnis (i.d.R.) 1000:1 Kontrastverhältnis (max.) 80.000.000:1 (wenn ASCR aktiviert ist) Betrachtungswinkel (H/V) CR>10 178˚/178˚ Anzeigefarben 16,7 Milliarden Ansprechzeit 6 ms (grau zu grau) SPLENDID™ Video Enhancement SPLENDID™ Auswahl 6 voreingestellte Videomodi (über Hotkey) Autom. Einstellung Farbtemperaturauswahl 4 Farbtemperaturen Digitaleingang HDMI v1.4, DisplayPort V1.1a, DVI-D mit HDCP... - Seite 26 Zulassungen Energy Star, China Energy Level 1, EPEAT Gold, UL/cUL, CB, CE, EuP, FCC (Class B), CCC, BSMI, Gost-R, Hygeinic, C-Tick, VCCI, UkrSEPRO, TCO6.0, ISO 9241-307, J-MOSS, RoHS, WEEE, PSE, Windows 7 & 8 WHQL *Die technischen Daten können ohne Ankündigung geändert werden. Kapitel 3: Bildschirmmenü (OSD-Menü)
-
Seite 27: Fehlerbehebung (Häufig Gestellte Fragen)
• Prüfen Sie das Signalkabel auf verbogene sind nicht richtig (z.B. erscheint Kontaktstifte. die Farbe Weiß nicht weiß) • Führen Sie die Fabrikeinst-Funktion im OSD-Menü aus. • Passen Sie die R/G/B-Farbeinstellungen an oder wählen eine passende Farbtemperatur im OSD- Menü. Das Anzeigebild erscheint • Halten Sie die -Taste zum automatischen verschwommen Anpassen des Bildes zwei bis vier Sekunden lang gedrückt (nur beim VGA-Modus). • Stellen Sie die Phase und den Takt im OSD-Menü ein. Es gibt keinen Ton, oder die • Stellen Sie sicher, dass das HDMI-Kabel korrekt mit Lautstärke ist zu niedrig Monitor und Computer verbunden ist. • Ändern Sie die Lautstärkeeinstellung des Monitors und des HDMI-Gerätes. • Stellen Sie sicher, dass die Soundkarte und nötige Treiber richtig im Computer installiert und aktiviert sind. ASUS LCD-Monitor der Serie PB248... -
Seite 28: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi Auflösung Frequenz Horizontale Vertikale Frequenz Pixel (MHz) Frequenz (KHz) (Hz) 640x480 31,47(N) 59,94(N) 25,18 800x600 35,16(P) 56,25(P) 800x600 37,88(P) 60,32(P) 1024x768 48,36(N) 60,00(N) 1280x960 60,00(P) 60,00(N) 1280x1024 63,98(P) 60,02(P) 1366x768 47,712(P) 59,79(P) 85,5 1440x900 55,94(N) 59,89(P) 106,5 1600x1200 75,00(P) 60,00(P) 1680x1050... - Seite 29 ASUS LCD-Monitor der Serie PB248 3-11...
- Seite 30 3-12 Kapitel 3: Bildschirmmenü (OSD-Menü)
