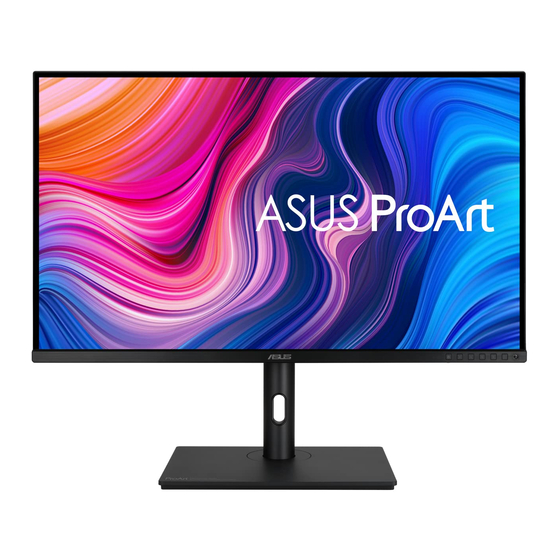

- Seite 1 PA328CGV-Serie LCD-Monitor Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
ASUS stellt dieser Anleitung ohne Mängelgewähr und ohne jegliche Garantien und Gewährleistungen gleich welcher Art, ob ausdrücklich oder implizit, einschließlich implizierter Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck zur Verfügung. In keinem Fall haften ASUS, ihre Direktoren, leitenden Angestellten, Mitarbeiter oder Agenten für jegliche indirekten, speziellen, beiläufigen oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverlust,... -
Seite 3: Tco-Zertifiziert
TCO-zertifiziert A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories. -
Seite 4: Hinweise
Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie ab und kann – falls nicht in Übereinstimmung mit den Anweisungen des Herstellers installiert und verwendet – Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: • Neuausrichtung oder Neuplatzierung der Empfangsantenne(n). • Vergrößern des Abstands zwischen Gerät und Empfänger. • Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis. • Hinzuziehen des Händlers oder eines erfahrenen Radio-/ Fernsehtechnikers. HINWEIS: Dieser Monitor ist ENERGY-STAR-zertifiziert. Dieses Produkt qualifiziert sich mit Werkseinstellungen ® (Startkonfiguration) für ENERGY STAR . Durch Änderung der werkseitigen Standardeinstellungen oder Aktivierung anderer... -
Seite 5: Konformitätserklärung
Konformitätserklärung Dieses Gerät stimmt mit den Anforderungen der Richtlinie des Rates zur Annäherung der Rechtsvorschriften der Mitgliedstaaten in Bezug auf EMV-Richtlinie (2014/30/EU), Niederspannungsrichtlinie (2014/35/EU), ErP-Richtlinie (2009/125/EC) und RoHS-Richtlinie (2011/65/EU) überein. Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT-Geräte übereinstimmend befunden. Diese harmonisierten Standards wurden im Amtsblatt der Europäischen Union veröffentlicht. Canadian Department of Communications – Hinweise Dieses Digitalgerät hält die Klasse-B-Grenzwerte hinsichtlich Funkemissionen von Digitalgeräten gemäß Radio Interference Regulations des Canadian Department of Communications ein. Dieses Digitalgerät der Klasse B erfüllt die Vorgaben der kanadischen ICES-003. Das Gerät könnte herunterfallen und dabei schwere Verletzungen oder sogar den Tod verursachen. Dieses Gerät muss zur Verhütung von Verletzungen gemäß den Installationsanweisungen zuverlässig am Boden/ an der Wand befestigt werden. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Falls ein Teil der Stromversorgung beschädigt werden sollte, versuchen Sie nicht, die Komponenten selbst zu reparieren. Wenden Sie sich an einen qualifizierten Servicetechniker oder an Ihren Händler. • Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben. • Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist. • Der Monitor sollte nur von der auf dem Etikett angegebenen Stromquelle versorgt werden. Wenn Sie nicht wissen, welche Stromspannung und -stärke bei Ihnen standardmäßig zu finden ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder an den für Sie zuständigen Stromversorger. • Verwenden Sie den örtlichen Standards entsprechende Stecker. • Verhindern Sie Überlastungen bei Mehrfachsteckdosen und Verlängerungskabeln; Sie lösen u. U. einen Brand oder einen Stromschlag aus. • Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie den Monitor nicht in einer Umgebung auf, in der mit Feuchtigkeit zu rechnen ist. Stellen Sie das Gerät auf eine stabile Fläche. •... - Seite 7 WARNUNG Die Nutzung anderer als der angegebenen Kopf- oder Ohrhörer kann aufgrund übermäßiger Geräuschpegel zu Hörverlust führen. Bitte bestätigen Sie, dass das Verteilersystem in der Gebäudeinstallation über einen Trennschalter mit 120/240 V, 20 A (Maximum) verfügt. Bei Lieferung mit einem Netzkabel mit 3-poligem Stecker schließen Sie das Kabel an eine 3-polige geerdete Steckdose an. Setzen Sie den Erdungskontakt des Netzkabels nicht außer Kraft, bspw. Zur Anbringung eines 2-poligen Adapters. Der Erdungskontakt ist ein wichtiges Sicherheitsmerkmal. Stabilitätsgefahr. Das Produkt könnte herunterfallen und dabei schwere Verletzungen oder sogar den Tod verursachen. Dieses Produkt muss zur Verhütung von Verletzungen gemäß den Installationsanweisungen zuverlässig am Boden/ an der Wand befestigt werden. Das Produkt könnte herunterfallen und dabei schwere Verletzungen oder sogar den Tod verursachen. Viele Verletzungen, insbesondere bei Kindern, können durch einfache Vorsichtsmaßnahmen vermieden werden, wie: Verwenden Sie IMMER vom Hersteller des Produktsets empfohlene Schränke, Ständer oder Installationsmethoden. Verwenden Sie IMMER Möbel, die das Gewicht des Produktes zuverlässig tragen können. Achten Sie IMMER darauf, dass das Produkt nicht über die Kante des stützenden Möbels hinausragt. Unterrichten Sie Kinder IMMER über die Gefahren, die mit dem Klettern auf das Möbel zum Erreichen des Produktes oder seiner Bedienelemente einhergehen. Verlegen Sie mit Ihrem Produkt verbundene Kabel IMMER so, dass niemand darüber stolpert oder sie versehentlich herauszieht. Platzieren Sie das Produkt NIEMALS auf instabilen Untergrund. Platzieren Sie das Produkt NIEMALS auf einem hohen Möbel (z. B. Schränke oder Regale), ohne sowohl das Möbel als auch das Produkt an einer geeigneten Stütze zu verankern. Platzieren Sie das Produkt NIEMALS auf einem Tuch oder anderen Materialien zwischen Produkt und tragendem Möbel. Platzieren Sie NIEMALS Gegenstände, die Kinder zum Klettern animieren könnten, wie Spielzeuge und Fernbedienungen, auf dem Produkt oder Möbel, auf dem das Produkt aufgestellt ist. Falls das vorhandene Produkt eingelagert oder umplatziert wird, sollten die obigen Überlegungen ebenfalls Anwendung finden.
- Seite 8 Übermäßiger Schalldruck von Ohr- und Kopfhörern kann zu Hörverlust führen. Durch Einstellung des Equalizers auf das Maximum erhöht sich die Ausgangsspannung von Ohr- und Kopfhörern und damit auch der Schalldruckpegel. 1. Entsorgen Sie Elektrogeräte nicht als unsortierten Hausmüll, verwenden Sie separate Sammelsysteme. 2. Wenden Sie sich für Informationen bezüglich verfügbarer Sammelsysteme an Ihre Stadtverwaltung. 3. Falls Elektrogeräte auf Deponien entsorgt werden, können gefährliche Substanzen in das Grundwasser und die Nahrungskette gelangen und Ihrer Gesundheit und Ihrem Wohlbefinden schaden. 4. Beim Austausch alter Geräte durch neue ist der Einzelhändler rechtlich verpflichtet, Ihr Altgerät mindestens kostenlos zur Entsorgung zurückzunehmen. Übermäßiger Schalldruck von Ohr- und Kopfhörern kann zu Hörverlust führen. Durch Einstellung des Equalizers auf das Maximum erhöht sich die Ausgangsspannung von Ohr- und Kopfhörern und damit auch der Schalldruckpegel. Entsorgen Sie Elektrogeräte nicht als unsortierten Hausmüll, verwenden Sie separate Sammelsysteme. Wenden Sie sich für Informationen bezüglich verfügbarer Sammelsysteme an Ihre Stadtverwaltung. Falls Elektrogeräte auf Deponien entsorgt werden, können gefährliche Substanzen in das Grundwasser und die Nahrungskette gelangen und Ihrer Gesundheit und Ihrem Wohlbefinden schaden. Beim Austausch alter Geräte durch neue ist der Einzelhändler rechtlich verpflichtet, Ihr Altgerät mindestens kostenlos zur Entsorgung zurückzunehmen. viii...
- Seite 9 Kippen verhindern Befestigen Sie bei Verwendung des Displays den LCD mit einem Seil oder einer Kette, die das Gewicht des Monitors halten kann, an einer Wand, damit der Monitor nicht herunterfällt. M4- oder M6-Schraube Seil Seil oder Kette • Anzeigedesign kann von den Abbildungen abweichen. • Die Installation muss von einem qualifizierten Techniker vorgenommen werden. Weitere Informationen erhalten Sie von Ihrem Lieferanten. • Bei Modellen mit einem Nettogewicht von >=7kg. Bitte wählen Sie die geeignete Methode zur Verhinderung eines Kippens. • Bei Modellen mit VESA-Halterung nutzen Sie bitte Methode , installieren die Schrauben mit Ring am Loch der VESA- Halterung und binden dann Seil oder Kette an der Wand fest. Andernfalls nutzen Sie Methode zum Festbinden von Seil oder Kette am Ständer und anschließend an der Wand.
-
Seite 10: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten. Heben Sie das Display nicht am Ständer oder am Kabel an. • Reinigung. Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem Tuch mit mildem Reinigungsmittel entfernt werden. • Alkohol-oder azetonhaltige Reiniger dürfen nicht verwendet werden. Verwenden Sie einen speziell für LCDs vorgesehenen Reiniger. Sprühen Sie Reiniger nie direkt auf das Display, denn er könnte in das Geräteinnere gelangen und einen Stromschlag verursachen. Folgendes stellt keinen Fehler oder Problem dar: • Bei erstmaligem Gebrauch kann der Bildschirm flackern. Schalten Sie das Gerät am Stromschalter aus und wieder ein, damit das Flackern verschwindet. • Unter Umständen ist das Display unterschiedlich hell; dies hängt vom eingestellten Desktop-Hintergrund ab. • Wenn längere Zeit dasselbe Bild auf dem Display steht, hinterlässt es u. U. ein Nachbild. Dieses Bild verschwindet langsam. Sie können dieses Verschwinden durch Ausschalten des Geräts für mehrere Stunden (am Stromschalter) unterstützen. • Wenn der Bildschirm erlischt, blinkt oder leer bleibt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder das für Sie zuständige Servicecenter. Versuchen Sie nicht, den Monitor selbst zu reparieren! -
Seite 11: So Finden Sie Weitere Informationen
So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Weitere Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. Rücknahmeservices ASUS' Recycling- und Rücknahmeprogramme entspringen unserem Streben nach höchsten Standards zum Schutz unserer Umwelt. Wir glauben, dass wir unsere Produkte, Batterien/Akkumulatoren und andere Komponenten sowie Verpackungsmaterialien durch die Bereitstellung von Lösungen für unsere Kunden verantwortungsbewusst recyceln können. Detaillierte Recyclinginformationen zu unterschiedlichen Regionen finden Sie unter http://csr.asus.com/english/Takeback.htm. -
Seite 12: Herzlich Willkommen
Herzlich willkommen! ® Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen und Merkmale sorgen für die augenfreundliche und brillante Bildwiedergabe des Monitors! Lieferumfang Prüfen Sie den Lieferumfang auf folgende Komponenten: LCD-Monitor Ständer/Basis Schnellstartanleitung Garantiekarte 1 x USB-Type-C-Kabel (optional) 1 x Netzkabel 1 x HDMI-Kabel (optional) 1 x DP-Kabel (optional) Farbkalibrierungstestbericht ProArt-Begrüßungskarte C-Klemme • Wenn eine der o. a. Komponenten beschädigt ist oder fehlt, wenden Sie sich sofort an den Händler, bei dem Sie das Gerät gekauft haben. • * Auch die Ersatzteile, die von TCO Certified gefordert werden. ASUS LCD-Monitor PA328-Serie... -
Seite 13: Monitor Montieren
Monitor montieren So montieren Sie den Monitor: Stecken Sie den Ständer in den Monitorkopf. Richten Sie das Schraubenloch am Arm an der mitgelieferten Schraube an der Basis aus. Stecken Sie dann die Basis in den Arm. Befestigen Sie die Basis am Arm, indem Sie die mitgelieferte Schraube festziehen. *Basisschraubengröße: M6 x 17mm Kapitel 1: Einführung... -
Seite 14: C-Klemme Montieren
C-Klemme montieren Die C-Klemme befestigt den Monitor an Flächen mit einer Dicke von bis zu 8 cm. Stellen Sie zunächst sicher, dass Sie genügend Platz haben, um die gesamte Klemme anzubringen. Zudem muss die Fläche stabil und flach sein. Befolgen Sie die nachstehenden Anweisungen zur Montage des Monitors. ASUS LCD-Monitor PA328-Serie... -
Seite 15: Anschließen Der Kabel
Anschließen der Kabel 1.5.1 Rückseite des LCD-Monitors 5 6 7 8 9 Wechselstromeingang Netzschalter HDMI1-Anschluss HDMI2-Anschluss DP-Eingang USB 3.1 Type-C Kopfhörerausgang USB 3.1 Type A USB 3.1 Type A 10. USB 3.1 Type A 11. USB 3.1 Type A Dieser Monitor ist mit Super-Speed USB 3.1 kompatibel (5 Gb/ s). Der Anschluss bietet max. Power Delivery von 65 W mit einer Ausgangsspannung von 5 V/3 A, 9 V/3 A, 12 V/3 A, 15 V/3 A und 20 V/3,25 A. Durch Anschluss des USB-Type-C-Kabels können die DisplayPort-Quelle eingegeben, Strom ausgegeben und die USB-Type-A- Anschlüsse (Downstream) am Monitor aktiviert werden. Durch Anschluss des USB-Type-C-zu-Type-A-Kabels werden nur die USB-Type-A- Anschlüsse (Downstream) am Monitor aktiviert. Kapitel 1: Einführung... -
Seite 16: Einführung
Menu Schließen Helligkeit Blaulicht Signal Preset Leistung Menütaste (5 Wege): • Taste zum Aufrufen des OSD-Menüs. • Aktiviert die ausgewählten OSD-Menüelemente. • Erhöht/verringert Werte oder navigiert Ihre Auswahl nach oben/unten/ links/rechts. Schließen-Taste: • Hiermit verlassen Sie das OSD-Menü. Verknüpfung 1: • Standard: Helligkeit-Schnelltaste • Zum Ändern der Schnelltastenfunktion rufen Sie das Menü Verknüpfung > Verknüpfung 1 auf. Verknüpfung 2: • Standard: Blaulichtfilter-Schnelltaste • Zum Ändern der Schnelltastenfunktion rufen Sie das Menü Verknüpfung > Verknüpfung 2 auf. Taste für Eingangswahl • Mit dieser Taste wird zwischen HDMI-1, HDMI-2, DisplayPort und USB Tpye-C umgeschaltet. ProArt-Voreinstellung • Drücken Sie diese Taste zur Auswahl des Preset-Modus. ASUS LCD-Monitor PA328-Serie... -
Seite 17: Kapitel 2: Aufbau Und Konfiguration
Einschalttaste/LED für Stromversorgung: • Schaltet den Monitor ein/aus. • Die Farbgebungen in der Betriebsanzeige finden Sie in der folgenden Tabelle aufgeführt. Status Beschreibung Weiß Gelb Standby-Modus Kapitel 2: Aufbau und Konfiguration... -
Seite 18: Einstellen Des Monitors
Einstellen des Monitors • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie den Monitorfuß während der Einstellung des Winkels fest. • Sie können den Monitorwinkel zwischen +23° und -5° einstellen und um 30° nach links oder rechts schwenken. -5 ~ 23 +30° -30° 130mm 90° 90° ASUS LCD-Monitor PA328-Serie... -
Seite 19: Abnehmen Des Schwenkarms/Fußes (Zur Vesa-Wandmontage)
Abnehmen des Schwenkarms/Fußes (zur VESA-Wandmontage) Der abnehmbare Ständer dieses Monitors wurde speziell zur VESA- Wandmontage entwickelt. Der Schwenkarm/Fuß wird wie folgt abgenommen Ziehen Sie das Stromkabel und die Signalkabel heraus. Platzieren Sie den Monitor vorsichtig mit der Bildschirmseite nach unten in seiner EPS-Verpackung. Drücken Sie die Schnellfreigabetaste von der hinteren Abdeckung. Lösen Sie den Fuß (Arm und Basis) vom Monitor. • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur Wandmontagehalterungen mit UL-Listing-Prüfzeichen mit einer Mindestbelastung von 28,8 kg (Schrauben: M4 x 10 mm). Kapitel 2: Aufbau und Konfiguration... -
Seite 20: Umrisse
Umrisse Einheit: mm ASUS LCD-Monitor PA328-Serie... -
Seite 21: Osd-Menü (Bildschirmmenü)
Anwendermodus 2 Blaulicht Palette Bild Klang Back Enter Exit Drücken Sie zum Einblenden des OSD-Menüs eine beliebige Taste (mit Ausnahme der Ein-/Austaste). Blenden Sie mit der Menütaste das OSD-Menü ein. Drücken Sie die Tasten entsprechend den Bildschirmhinweisen zum Navigieren durch die Funktionen. Heben Sie die gewünschte Funktion hervor und drücken Sie zum Aktivieren . Falls die markierte Funktion über ein Untermenü verfügt, drücken Sie erneut und zum Durchgehen der Funktionen des Untermenüs. Heben Sie die gewünschte Untermenüfunktion hervor und drücken Sie zum Aktivieren Mit und können Sie die Einstellungen der gewählten Funktion ändern. Drücken Sie zum Verlassen und Speichern de sOSD-Menüs wiederholt oder , bis das OSD-Menü ausgeblendet wird. Wiederholen Sie zum Anpassen weiterer Funktionen die Schritte 1 bis 4. ASUS LCD-Monitor PA328-Serie... -
Seite 22: Die Osd-Funktionen
3.1.2 Die OSD-Funktionen ProArtPreset Diese Funktion enthält zehn Optionen, die Sie nach Bedarf einstellen können. PA328CGV Preset Signal Helligkeit ProArt 2560x1440 60Hz Standardmodus HDMI-2 Standardmodus Preset sRGBmodus Rec. 709 Modus Blaulicht DCI-P3 Modus Palette Landschaftsmodus Lesemodus Bild Schn. Rend.-Modus Klang Back Enter Exit PA328CGV Preset Signal Helligkeit ProArt 2560x1440 60Hz Standardmodus HDMI-2 Anwendermodus 1... - Seite 23 Schn. Rend.- Anwendermodus Anwendermodus Lesemodus Standard sRGB Rec. 709 DCI-P3 HDR Landschaftsmodus Modus 6500K 6500K 6500K Farbtemp. 6500K 6500K Theater 6500K (*1) Helligkeit Kontrast Schärfe Sättigung ProArt-Palette/Farbe Schwarzwert/Signal Schwarzwert/ Hintergrundbel. Gamma Eingabebereich Auto Auto Auto Auto V: anpassbar NA: Funktion deaktiviert (*1) Nur 6500K und P3-Theater(Standard) ASUS LCD-Monitor PA328-Serie...
-
Seite 24: Blaulicht
Blaulicht Passen Sie die Intensität des von der LED-Hintergrundbeleuchtung ausgegebenen blauen Lichts an. PA328CGV Preset Signal Helligkeit ProArt 2560x1440 60Hz Standardmodus HDMI-2 Stufe 0 Preset Stufe 1 Stufe 2 Blaulicht Stufe 3 Stufe 4 Palette Bild Klang Back Enter Exit • Stufe 0: Keine Änderung • Wenn Blaulichtfilter aktiviert ist, werden die Standardeinstellungen des Standardmodus automatisch importiert. • Zwischen Stufe 1 und Stufe 3 ist die Helligkeitsfunktion vom Nutzer konfigurierbar. • Stufe 4 ist die optimierte Einstellung. Entspricht der TÜV Low Blue Light- Zertifizierung. Die Helligkeitsfunktion ist nicht vom Nutzer konfigurierbar. - Seite 25 Preset Alle Modi - Farbzurücksetzung Blaulicht Palette Bild Klang Back Enter Exit • Helligkeit: Möglich sind Werte zwischen 0 und 100. • Kontrast: Möglich sind Werte zwischen 0 und 100. • Sättigung: Möglich sind Werte zwischen 0 und 100. • FTn: Versetzt die Bildfarbe zwischen Grün und Lila • Farbtemp.: Beinhaltet fünf voreingestellte Farbmodi: 9300K, 6500K, 5500K, 5000K und P3-Theater. • Gamma: Enthält fünf Gamma-Modi, darunter 1.8, 2.0, 2.2, 2.4, 2.6. • Schwarzwert: Zur Anpassung des initialisierten 1. Signalpegels der dunkelsten Graustufe. *Signal: Möglich sind Werte zwischen 0 und 100. *Hintergrundbel.: Möglich sind Werte zwischen 0 und 10. • Farbe: * 6-Achsen-Farbton-Einstellung. * 6-Achsen-Sättigung-Einstellung. * Anpassung der Verstärkung von R, G, B. ASUS LCD-Monitor PA328-Serie...
- Seite 26 * Anpassung der Schwarzpegel-Versatzwerte von R, G, B. P3-Theater ist nur verfügbat, wenn DCI-P3 Modus ausgewählt ist. • Farbe zurücksetzen: * Farbrücksetzung akt. Modus: Setzt die Farbeinstellungen des aktuellen Farbmodus auf die werkseitigen Standardwerte zurück. * Alle Modi - Farbzurücksetzung: Setzt die Farbeinstellungen aller Farbmodi auf die werkseitigen Standardwerte zurück. Bild Sie können über diese Hauptfunktion Schärfe, Trace Free, Kontrollen und Eingabebereich anpassen. PA328CGV Preset Signal Helligkeit ProArt 2560x1440 60Hz Standardmodus HDMI-2 Schärfe Preset Trace Free Kontrollen Blaulicht Eingabebereich Palette Bild Klang Exit Back Enter • Schärfe: Stellt die Bildschärfe ein. Möglich sind Werte zwischen 0 und 100. • Trace Free: Zur Beschleunigung der Reaktionszeit in der Overdrive- Technologie. Möglich sind Werte zwischen 0 und 100.
-
Seite 27: Pip/Pbp Setting (Pip-/Pbp-Einstellung)
Quelle: Bestimmt die Quelle des Monitortons. PIP/PBP Setting (PIP-/PBP-Einstellung) Unter PIP-/PBP-Einstellung können Sie Unterfenster von einer beliebigen Videoquelle öffnen. PA328CGV Preset Signal Helligkeit ProArt 2560x1440 60Hz Standardmodus HDMI-2 PIP-/PBP-Modus PIP/PBP PIP-/PBP-Quelle PIP-Größe QuickFit Plus Signal Einstell. Verknüpf. Back Enter Exit • PIP-/PBP-Modus: Wählen Sie PIP, PBP oder schalten Sie die Funktion aus. • PIP-/PBP-Quelle: Wählen Sie die Videoeingangsquelle zwischen HDMI- 1, HDMI-2, DisplayPort und USB Type-C. • PIP-Größe: Zum Anpassen der PIP-Größe auf „Klein“, „Mittel“ oder „Groß“. ASUS LCD-Monitor PA328-Serie... - Seite 28 • Hauptquelle und Subquelle sind entsprechend der folgenden Tabelle verfügbar. Subquelle HDMI-1 HDMI-2 DisplayPort USB Type-C HDMI-1 HDMI-2 Hauptquelle DisplayPort USB Type-C QuickFit Plus Ermöglicht Nutzern die Prüfung des Dokumenten- oder Fotolayouts direkt am Bildschirm, ohne Testkopien ausdrucken zu müssen. PA328CGV Preset Signal Helligkeit ProArt 2560x1440 60Hz Standardmodus HDMI-2 Sicherer Bereich PIP/PBP Marker Zentrieren Customization QuickFit Plus Ruler Signal Einstell. Verknüpf. Back Enter Exit •...
- Seite 29 Customization • Ruler: Dieses Muster präsentiert ein physikalisches Lineal oben und links. Sie können die Menütaste (5 Wege) länger als 3 Sekunden gedrückt halten, wenn Sie zwischen metrischen und imperialen Maßeinheiten umschalten möchten. Ruler ASUS LCD-Monitor PA328-Serie...
- Seite 30 Signal Wählen Sie die Eingangsquelle zwischen HDMI-1, HDMI-2, DisplayPort und USB Type-C. PA328CGV Preset Signal Helligkeit ProArt 2560x1440 60Hz Standardmodus HDMI-2 HDMI-1 PIP/PBP HDMI-2 DisplayPort QuickFit Plus USB Type-C Signal Einstell. Verknüpf. Back Enter Exit 3-10 Kapitel 3: Allgemeines...
- Seite 31 Sprache PIP/PBP NEIN Fabrikseinst QuickFit Plus Signal Einstell. Verknüpf. Back Enter Exit • FreeSync Premium Pro: Kann einer Grafikquelle, die FreeSync Premium Pro unterstützt, die dynamische Anpassung der Bildwiederholrate basierend auf typischen Content-Bildraten für energieeffiziente, nahezu unterbrechungsfreie Anzeigeaktualisierung mit geringer Latenz erlauben. • Dynami. Verdunkel.: Synchronisiert sich zur Ausführung der dynamischen Verdunkelung der Hintergrundbeleuchtung mit Inhalten, während sich das Kontrast ändert. Sie können die Synchronisierungsgeschwindigkeit auf Schnell, Mittel, Ansteigend oder Aus einstellen. Zur Aktivierung dieser Funktion müssen Sie Folgendes tun: PIP/ PBP ausschalten. 1. *Informationen zu unterstützten GPUs, Mindestanforderungen an das PC-System und Treiberanforderungen erhalten Sie von den GPU-Herstellern. 2. Zur Aktivierung dieser Funktion müssen Sie Folgendes tun: Setzen Sie DisplayPort-Stream auf DisplayPort 1.2, schalten Sie Schn. Rend.-Modus aus. ASUS LCD-Monitor PA328-Serie 3-11...
- Seite 32 • USB-Setup: Konfiguriert die Einstellung des Ports USB Type-C. Der USB-Setup-Parameter wirkt sich nur dann auf die Ausgabeauflösung aus, wenn die Quelle mit dem USB-Type-C-Port verbunden ist. Aufgrund technischer Unterschiede zwischen USB 2.0 und USB 3.1 bariiert der maximale USB-DAtendurchsatz (Bandbreite und andere relevante Eigenschaften), was sich auf die maximale Ausgabeauflösung auswirkt. * USB 3.1: Die Datenübertragungsrate entsprechend der 3.1-Spezifikation am USB-Type-C-Port kann nur zwei Lanes für die Hauptverbindung haben. * USB 2.0: Die Datenübertragungsrate entsprechend der 2.0-Spezifikation am USB-Type-C-Port kann nur vier Lanes für die Hauptverbindung haben. • Die Datenübertragungsrate bleibt USB 3.1, wenn ein USB-Type-C-zu-A-Kabel verwendet wird. • Die Einstellung USB-Setup wirkt sich nicht auf die Auflösung aus, falls die Quelle mit dem DisplayPort- oder HDMI-Anschluss verbunden wird. • Energieniveau: Wählen Sie Normale Stufe zum Einschalten des Hubs beim Energiesparen. Wählen Sie Tiefe Stufe zum Abschalten des Hubs beim Energiesparen. • OSD-Einstellungen: Zum Anpassen von OSD-Abschaltzeit, DDC/CI und Transparenz der Bildschirmanzeige. • DisplayPort-Stream: Stellen Sie DP-Version auf 1.1, 1.2 oder 1.4 ein. • Tastensperre: Zum Deaktivieren aller Tastenfunktionen. Wenn Sie die Abwärtstaste länger als fünf Sekunden gedrückt halten, wird die Tastensperre deaktiviert. • Betriebsanzeige: Ein-/Ausschalten der Betriebs-LED. •...
- Seite 33 10. Verknüpf. Durch Auswahl dieser Option können Sie die beiden Verknüpfung- Taste einstellen. Sie können zwischen Blaulicht, Helligkeit, Kontrast, PIP/PBP, Farbtemp., Lautstärke, sRGBmodus:, Rec. 709 Modus, Anwendermodus 1 und Anwendermodus 2 wählen udn dies als Verknüpfung-Taste einstellen. PA328CGV Preset Signal Helligkeit ProArt 2560x1440 60Hz Standardmodus HDMI-2 Verknüpfung 1 PIP/PBP Verknüpfung 2 QuickFit Plus Signal Einstell. Verknüpf. Exit Back Enter ASUS LCD-Monitor PA328-Serie 3-13...
-
Seite 34: Technische Daten
Technische Daten Modell PA328CGV Panelgröße 32 Zoll B (81,28cm) Maximale Auflösung 2560x1440 bei 165Hz Helligkeit (typisch) 450 cd/m Eigenkontrastverhältnis 1000:1 (typisch) Blickwinkel (CR = 10) 178 ° (V) / 178 ° (H) Anzeigefarben 16,7 Mio. Farbsättigung 100 % sRGB Reaktionszeit 1 ms (grau zu grau) Satellitenlautsprecher 2 W x 2, Stereo Kopfhörer Ton von HDMI HDMI-Eingang DisplayPort-Eingang USB-Port Upstream x1, Downstream x 4 Stromverbrauch im Betrieb < 32 W* Basierend auf Energy Star 8.0-Standard (max.) Gehäusefarben Schwarz < 0,5 W Energiesparmodus < 0,5 W Abgeschalteter Modus Neigung -5° ~ +23° 727,08 x 601,48 x 245 mm (Maximum) Phys. Gerät (B x H x T) 727,08 x 471,48 x 245 mm (Minimum) -
Seite 35: Prolembeseitigung (Faq)
• Stellen Sie sicher, dass die Einstellung Eingangswahl ein gültiges Signal ist. • Aktivieren Sie zur PRüfung aller Eingägen Auto- Quellerkennung. Das angezeigte Bild ist zu hell • Ändern Sie im OSD-Menü die Werte für Kontrast oder zu dunkel. und Helligkeit. Das Bild zittert oder Wellen sind • Überprüfen Sie, ob das Signalkabel zu sehen. ordnungsgemäß am Monitor und am PC eingesteckt ist. • Entfernen Sie elektrische Geräte, die Interferenzen verursachen können, aus der Nähe des Monitors. Das Bild weist Farbfehler auf • Sehen Sie nach, ob Pins im Signalkabel verbogen (Weiß wird nicht als Weiß sind. angezeigt). • Setzen Sie das Gerät mittels OSD-Menü zurück. • Ändern Sie die R/G/B-Einstellungen oder die Farbtemperatur im OSD-Menü. Kein Ton bzw. Ton zu leise. • Ändern Sie die Lautstärke am Monitor und am PC. • Vergewissern Sie sich, dass die Soundkarte im PC ordnungsgemäß installiert und aktiviert ist. ASUS LCD-Monitor PA328-Serie 3-15... -
Seite 36: Unterstützte Timings
Unterstützte Timings Liste der PC-Timings vom HDMI-/DP-Eingang Timingliste HDMI DisplayPort 640 x 480 bei 60 Hz 640 x 480 bei 67 Hz 640 x 480 bei 72 Hz 640 x 480 bei 75 Hz 720 x 400 bei 70 Hz 800 x 600 bei 56 Hz 800 x 600 bei 60 Hz 800 x 600 bei 72 Hz 800 x 600 bei 75 Hz 832 x 624 bei 75 Hz 1024 x 768 bei 60 Hz 1024 x 768 bei 70 Hz 1024 x 768 bei 75 Hz 1152 x 864 bei 75 Hz 1280 x 720 bei 60 Hz 1280 x 768 bei 60 Hz (CVT RB) 1280 x 768 bei 60 Hz 1280 x 800 bei 60 Hz (CVT RB) 1280 x 800 bei 60 Hz 1280 x 960 bei 60 Hz 1280 x 1024 bei 60 Hz 1280x1024 bei 75 Hz 1366 x 768 bei 60 Hz 1366 x 768 bei 60 Hz 1440 x 900 bei 60 Hz (CVT RB) 1440 x 900 bei 60 Hz 1600 x 1200 bei 60 Hz 1600 x 1200 bei 75 Hz 1680 x 1050 bei 60 Hz (CVT RB) 1920 x 1080 bei 24 Hz 1920 x 1080 bei 60 Hz 1920 x 1080 bei 60 Hz 2560 x 1440 bei 60 Hz (CVT RB)
