Inhaltszusammenfassung für Asus PB27U-Serie

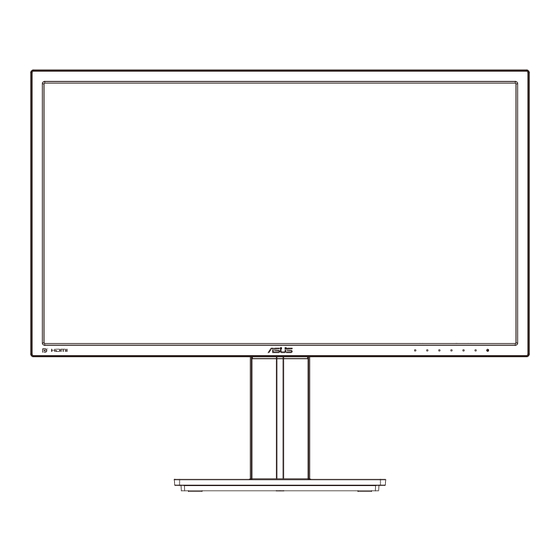

- Seite 1 PB27U-Serie LCD-Monitor Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
ASUS stellt dieser Anleitung ohne Mängelgewähr und ohne jegliche Garantien und Gewährleistungen gleich welcher Art, ob ausdrücklich oder implizit, einschließlich implizierter Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck zur Verfügung. In keinem Fall haften ASUS, ihre Direktoren, leitenden Angestellten, Mitarbeiter oder Agenten für jegliche indirekten, speziellen, beiläufigen oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverlust,... -
Seite 3: Hinweise
Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Auf stellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. -
Seite 5: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten. Heben Sie das Display nicht am Ständer oder am Kabel an. - Seite 6 So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Weitere Dokumentation Das Gerätepaket enthält u.
-
Seite 7: Herzlich Willkommen
® Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. -
Seite 8: Zusammenbau Des Monitorfußes
Zusammenbau des Monitorfußes Bringen Sie die Basis am Arm an. Achten Sie darauf, den Vorsprung mit der Kerbe am Fuß in Übereinstimmung zu bringen. Das Ende des Arms ragt ein Stück aus dem Fuß heraus. Sie brauchen es nicht einzudrücken. Schrauben Sie den Fuß... -
Seite 9: Anschließen Der Kabel
Anschließen der Kabel 1.4.1 Rückseite des LCD-Monitors Wechselstromeingang HDMI-3-Port HDMI-2-Port HDMI-1(V 2.0)-Port DisplayPort Audioeingang Kopfhörerausgang Kensington-Schloss Bohrlöcher für VESA-Wandmontage 10. Steuertasten ASUS LCD-Monitor PB27U-Serie... -
Seite 10: Einführung
Einführung 1.5.1 Steuertaste verwenden Verwenden Sie die Steuertaste an der Rückseite des Monitors zum Anpassen der Bildeinstellungen. Standardmodus DisplayPort 3840x2160@60Hz Menü QuickFit Eingangswahl Schließen Helligkeit Blaulichtfilter Einschalttaste/Betriebsanzeige: • Taste zum Ein- und Ausschalten des Geräts. • Die Farbe der LED hat folgende Bedeutung. Status Beschreibung Weiß... -
Seite 11: Taste Für Eingangswahl
• Schalten Sie mit dieser Schnelltaste zwischen den Eingangssignalen HDMI-1(v 2.0), HDMI-2 und HDMI-3 DisplayPort um. Schließen-Taste: • Hiermit verlassen Sie das OSD-Menü. Verknüpfung-Taste 1: • Dies ist eine Verknüpfung-Taste. Die Standardeinstellunge ist Helligkeit. Verknüpfung-Taste 2: • Dies ist eine Verknüpfung-Taste. Die Standardeinstellung ist Blaulichtfilter. ASUS LCD-Monitor PB27U-Serie... -
Seite 12: Quickfit-Funktion
1.5.2 QuickFit-Funktion Die QuickFit-Funktion enthält drei Muster: (1) Gitter (2) Papiergröße (3) Fotogröße. Gittermuster: Vereinfachen Designern und Benutzern die Anordnung von Inhalten und Layout einer Seite; dadurch erhalten sie ein einheitlicheres Aussehen und einen authentischeren Eindruck. Alignment Grid Papiergröße: Ermöglicht Benutzern die Ansicht ihrer Dokumente in Originalgröße auf dem Bildschirm. -
Seite 13: Abnehmen Des Schwenkarms/Fußes (Zur Vesa-Wandmontage)
Halten Sie den Ständer fest, während Sie die Schrauben lösen. • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur Wandmontagehalterungen mit UL-Listing-Prüfzeichen mit einer Mindestbelastung von 22,7kg (Schrauben: M4 x 10 mm). ASUS LCD-Monitor PB27U-Serie... -
Seite 14: Einstellen Des Monitors
Einstellen des Monitors • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie während des Einstellens des Winkels den Monitorfuß fest. • Möglich sind Neigungswinkel zwischen -5˚... -
Seite 15: Osd-Menü (Bildschirmmenü)
Parameter. Rufen Sie mit der -Taste den Regler auf und nehmen dann entsprechend den Anzeigen im Menü mit Änderungen vor. Wählen Sie zum Zurückkehren zum vorherigen Menü bzw. zum Zustimmen und Zurückkehren zum vorherigen Menü ASUS LCD-Monitor PB27U-Serie... -
Seite 16: Die Osd-Funktionen
3.1.2 Die OSD-Funktionen Splendid Diese Funktion enthält 8 Optionen, die Sie nach Bedarf einstellen können. Alle Modi verfügen über eine Funktion zum Zurücksetzen, d. h., Sie können die Einstellung beibehalten oder zum vordefinierten Modus zurückkehren. PB27U Standardmodus DisplayPort 3840x2160@60Hz Splendid Landschaftsmodus Blaulichtfilter Standardmodus... - Seite 17 • Bei Stufe 1 bis 3 kann die Helligkeit-Funktion vom Benutzer konfiguriert werden. • Stufe 4 ist die optimierte Einstellung. Diese Funktion stimmt mit der Blaulichtzertifizierung des TÜV überein. Die Helligkeit-Funktion kann nicht vom Benutzer konfiguriert werden. ASUS LCD-Monitor PB27U-Serie...
- Seite 18 Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. PB27U Standardmodus DisplayPort 3840x2160@60Hz Splendid Helligkeit Blaulichtfilter Kontrast Farbe Sättigung Bildeinrichtung Farbtemp. Klang Hautton PIP-/PBP-Einstellung Eingangswahl Mehr • Helligkeit: Der Wert kann auf 0 bis 100 eingestellt werden. • Kontrast: Der Wert kann auf 0 bis 100 eingestellt werden. • Sättigung: Der Wert kann auf 0 bis 100 eingestellt werden.
- Seite 19 Technologie. Der Wert kann auf 0 bis 100 eingestellt werden. • Kontrollen: Stellen Sie das Seitenverhältnis auf „Vollbild“, „4:3“, „1:1“ oder „OverScan“ ein. • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100.
- Seite 20 Klang Hiermit wird der Ton eingestellt. PB27U Standardmodus DisplayPort 3840x2160@60Hz Splendid Lautstärke Blaulichtfilter Stummschalten Quelle Farbe Bildeinrichtung Klang PIP-/PBP-Einstellung Eingangswahl Mehr • Lautstärke: Zum Einstellen der Lautstärke des Ausgangssignals. • Stummschalten: Zum Abstellen des Tons. • Quelle: Passt die Audioquelle auf „DisplayPort“, „HDMI“ oder „Line In (Line-Eingang)“...
-
Seite 21: Eingangswahl
NEIN HDMI -3 NEIN DisplayPort NEIN Eingangswahl Wählen Sie die Eingangsquelle zwischen den Eingangssignalen HDMI-1(v 2.0), HDMI-2, HDMI-3 und DisplayPort. PB27U Standardmodus DisplayPort 3840x2160@60Hz Splendid HDMI-1(v 2.0) HDMI-2 Blaulichtfilter Farbe HDMI-3 DisplayPort Bildeinrichtung Klang PIP-/PBP-Einstellung Eingangswahl Mehr ASUS LCD-Monitor PB27U-Serie... -
Seite 22: Systemeinstellungen
System-Einstellungen Funktion zum Einstellen der Systemkonfiguration. PB27U Standardmodus DisplayPort 3840x2160@60Hz Zurück Splendid Demo Mode System- GamePlus Einstellungen Verknüpfung ECO Mode OSD-Einstellungen DisplayPort-Stream Sprache Tastensperre Mehr PB27U Standardmodus DisplayPort 3840x2160@60Hz Zurück Zurück System- Information Einstellungen Verknüpfung Betriebsanzeige Ein-/Austaste-Sperre Fabrikseinst • Splendid Demo Mode: Hiermit wird die Funktion „Splendid“ im Demomodus ausgeführt. - Seite 23 PC: Rechtsklicken Sie unter Windows auf den Desktop und wählen Bildschirmauflösung. Rufen Sie Erweiterte Einstellungen auf und setzen die Bildschirmaktualisierungsrate von 30 auf 60 Hz. PB27U Standardmodus DisplayPort 3840x2160@60Hz Splendid Demo Mode DP1.1 Zurück System- GamePlus DP1.2 Einstellungen Verknüpfung ECO Mode OSD-Einstellungen DisplayPort-Stream Sprache Tastensperre Mehr ASUS LCD-Monitor PB27U-Serie...
-
Seite 24: Verknüpfung
• Sprache: Zur Auswahl der Sprache für das OSD-Menü. Die Auswahlmöglichkeiten sind: Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Russisch, Traditionelles Chinesisch, Vereinfachtes Chinesisch, Japanisch, Persisch, Thai, Indonesisch, Polnisch, Türkisch, Portugiesisch, Tschechisch, Kroatisch, Ungarisch, Rumänisch und Koreanisch. • Tastensperre: Zum Deaktivieren aller Tastenfunktionen. Wenn Sie die zweite Taste auf der rechten Seite länger als fünf Sekunden gedrückt halten, wird die Tastensperre deaktiviert. -
Seite 25: Technische Daten
624,96 x 557,76 x 220,06 mm Verpackungsabmessungen (B x 753 x 452 x 224 mm H x T) Nettogewicht (ca.) 7,7 kg Bruttogewicht (ca.) 10 kg Nennspannung WS 100-240 V (Diffusionsspannung) *Basierend auf Energy Star Hinweis 6.0-Standard ASUS LCD-Monitor PB27U-Serie 3-11... -
Seite 26: Problembeseitigung (Faq)
Problembeseitigung (FAQ) Problem Lösungsvorschläge Betriebsanzeige leuchtet nicht • Drücken Sie , um festzustellen, ob der Monitor eingeschaltet ist. • Vergewissern sich, dass das Netzkabel richtig an Display und Steckdose angeschlossen ist. • Prüfen Sie die Betriebsanzeige-Funktion im Hauptmenü. Wählen Sie zum Einschalten der Betriebs-LED „EIN“. - Seite 27 • Prüfen Sie durch Drücken der Ein-/Austaste am Display, ob es eingeschaltet ist. • Falls es sich bei der Karte um DP 1.1 handelt, drücken Sie die Quellentaste und wechseln Sie zu DP 1.1. ASUS LCD-Monitor PB27U-Serie 3-13...
-
Seite 28: Unterstützte Timings
Unterstützte Timings Timing-Liste HDMI1.4 HDMI2.0 Display Port 1.2 640x350 bei 70 640x480 bei 60 640x480 bei 67 640x480 bei 72 640x480 bei 75 720x400 bei 70 800x600 bei 56 800x600 bei 60 800x600 bei 72 800x600 bei 75 832x624 bei 75 848x480 bei 60 1024x768 bei 60 1024x768 bei 70... - Seite 29 1920x1080P bei 29,97 1920x1080P bei 30 1920x1080P bei 50 1920x1080P bei 59,94 1920x1080P bei 60 3840x2160P bei 25 3840x2160P bei 29,97 3840x2160 bei 30 3840x2160 bei 50 3840x2160 bei 59,94 3840x2160 bei 60 * D ie nicht oben aufgelisteten Modi werden u. U. nicht unterstützt. Für optimale Auflösung empfiehlt sich ein in den obigen Tabellen aufgeführter Modus. ASUS LCD-Monitor PB27U-Serie 3-15...
