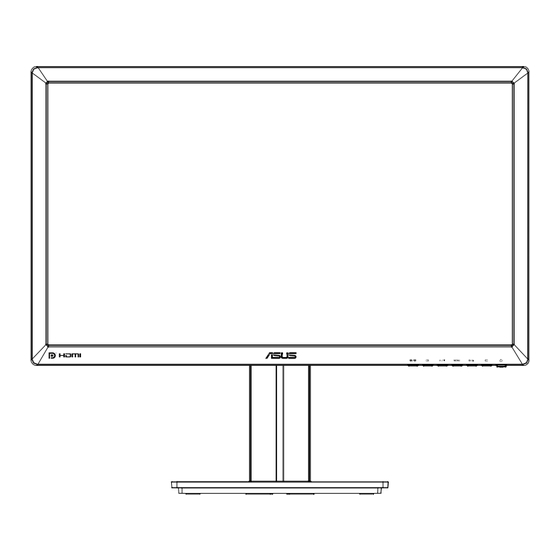

- Seite 1 LCD-Monitor Serie PB278Q Anwenderhandbuch...
-
Seite 2: Inhaltsverzeichnis
Werkzeug übersetzt werden; ausgenommen hiervon sind Kopien des Käufers für Sicherungszwecke. Die Garantie oder der Service wird unter folgenden Bedingungen nicht verlängert: 1. Das Produkt wird ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder verändert, 2) die Seriennummer des Produkts fehlt oder ist unleserlich. -
Seite 3: Hinweise
Hinweise FCC- (Federal Communications Commission-)Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Voraussetzungen: • Dieses Gerät darf keine Störungen verursachen. • Dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen übereinstimmend befunden. Diese Grenzwerte wurden definiert, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, falls nicht in Übereinstimmung mit den Bedienungsanweisungen aufgestellt und verwendet, Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Konfigurationen nicht zu Störungen kommt. Falls diese Ausrüstung Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Geräts herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: • Neuausrichtung oder Neuplatzierung der Empfangsantenne(n). • Vergrößern des Abstands zwischen Gerät und Empfänger. • Anschluss des Geräts an einen vom Stromkreis des Empfängers getrennten Stromkreis. • Hinzuziehen des Händlers oder eines erfahrenen Radio-/ Fernsehtechnikers. Als Energy Star Partner hat unser Unternehmen festgestellt, ® dass dieses Produkt die Richtlinien von Energy Star bez. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Versuchen Sie nicht, das Netzteil selbst zu reparieren. Ziehen Sie einen entsprechend qualifizierten Techniker hinzu oder wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. • Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben. • Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist. • Der Monitor sollte nur von der auf dem Etikett angegebenen Stromquelle versorgt werden. Wenn Sie nicht wissen, welche Stromspannung und -stärke bei Ihnen standardmäßig zu finden ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder an den für Sie zuständigen Stromversorger. • Verwenden Sie den örtlichen Standards entsprechende Stecker. • Verhindern Sie Überlastungen bei Mehrfachsteckdosen und Verlängerungskabeln; sie lösen u. U. einen Brand oder einen Stromschlag aus. • Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie den Monitor nicht in einer Umgebung auf, in der mit Feuchtigkeit zu rechnen ist. Stellen Sie das Gerät auf eine stabile Fläche. -
Seite 5: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten, nicht am Fuß oder am Kabel. • Reinigung: Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem Tuch mit mildem Reinigungsmittel entfernt werden. • Alkohol-oder azetonhaltige Reiniger dürfen nicht verwendet werden. Verwenden Sie einen speziell für LCDs vorgesehenen Reiniger. Sprühen Sie Reiniger nie direkt auf das Display, denn er könnte in das Geräteinnere gelangen und einen Stromschlag verursachen. Folgendes stellt keinen Fehler oder Problem dar: • Bei erstmaligem Gebrauch kann der Bildschirm flackern. Schalten Sie das Gerät am Stromschalter aus und wieder ein, damit das Flackern verschwindet. • Unter Umständen ist das Display unterschiedlich hell; dies hängt vom eingestellten Desktop-Hintergrund ab. • Wenn längere Zeit dasselbe Bild auf dem Display steht, hinterlässt es u. U. ein Nachbild. Dieses Bild verschwindet langsam. Sie können dieses Verschwinden durch Ausschalten des Geräts für mehrere Stunden (am Stromschalter) unterstützen. • Wenn der Bildschirm erlischt, blinkt oder leer bleibt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder das für Sie zuständige Servicecenter. Versuchen Sie nicht, den Monitor selbst zu reparieren! In diesem Handbuch verwendete Symbole ACHTUNG: Hinweise zur Vermeidung von Verletzungen. -
Seite 6: Weitere Informationsquellen
Weitere Informationsquellen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS Web-Sites Die Web-Sites des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Fakultative Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. -
Seite 7: Herzlich Willkommen
Herzlich willkommen! ® Besten Dank, dass Sie den ASUS LCD-Monitor der Serie PB278Q gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen sorgen für die optimale, augenfreundliche und brillante Bildwiedergabe der Serie PB278Q! Inhalt Das Paket für LCD-Geräte der Serie PB278Q sollte Folgendes enthalten: LCD-Monitor Netzkabel VGA-Kabel DVI-Kabel (Dual-Link) DisplayPort-Kabel HDMI-Kabel Audio-Kabel Schnellstartanleitung Garantiekarte Wenn eine der o. a. Komponenten beschädigt ist oder fehlt, wenden Sie sich sofort an den Händler, bei dem Sie das Gerät gekauft haben. ASUS LCD-Monitor Serie PB278Q... -
Seite 8: Zusammenbau Des Monitorfußes
Zusammenbau des Monitorfußes Dies geschieht wie folgt: Legen Sie das Display flach auf ein auf dem Tisch ausgebreitetes Tuch, bringen Sie die Basis wie abgebildet an, verwenden Sie zum Festziehen der Schraube eine Münze. Stecken Sie die Kabelklemme in das Loch des Ständers, passen Sie den Monitor auf den für Sie komfortabelsten Winkel an. Kapitel 1: Einführung... -
Seite 9: Einführung
Einführung 1.4.1 Gerätevorderseite Einschalttaste/LED für Stromversorgung: • Taste zum Ein- und Ausschalten des Geräts. • Die Farben der Betriebs-LED haben folgende Bedeutungen: Status Bedeutung blau Bernstein Standby-Modus Taste für Eingangsauswahl: • Drücken Sie zur Auswahl des Eingangsquelle diese Taste. Taste • Drücken Sie zum Erhöhen des Wertes oder zur Rechts-/ Aufwärtsnavigation diese Taste. • Helligkeit-Schnelltaste ASUS LCD-Monitor Serie PB278Q... - Seite 10 Taste MENU (Menü): • Drücken Sie zum Einblenden des Bildschirmmenüs bzw. Aufrufen des ausgewählten OSD-Elements diese Taste. • Taste zum Verlassen des Bildschirmmenüs. Taste • Drücken Sie zum Verringern des Wertes oder zur Links-/ Abwärtsnavigation diese Taste. • Hiermit wird auch die Lautstärke eingestellt. QuickFit-Taste: • Mit dieser Tasten aktivieren Sie zur Anpassung die QuickFit- Funktion. • Die QuickFit-Funktion enthält 9 Seiten herkömmlicher Gittermuster, Papiergrößen und Fotogrößen. (Siehe 1.3.3 QuickFit-Funktion) Taste • Taste zur Auswahl eines gewünschten voreingestellten Modus. • Mit dieser Taste verlassen Sie das Bildschirmmenü oder kehren bei eingeblendetem Menü zum vorherigen Menü zurück. • Halten Sie diese Taste zum automatischen Anpassen des Bildes auf optimale Positions-, Takt- und Phase-Einstellungen 2 bis 4 Sekunden gedrückt (nur beim VGA-Modus). Kapitel 1: Einführung...
-
Seite 11: Geräterückseite
DVI-Dual-Link, HDMI und DisplayPort, unterstützt, können einige Grafikkarten bei Inhaltsübertragungen per HDMI nur eine Auflösung bis 1920 x 1200 unterstützen. Bitte erkundigen Sie sich bei Ihrem örtlichen Vertrieb oder Fachhändler nach Hardwarebeschränkungen Ihres Notebooks oder Desktop-PCs. Audio Line-in-Anschluss Kopfhöreranschluss ASUS LCD-Monitor Serie PB278Q... -
Seite 12: Quickfit-Funktion
1.4.3 QuickFit-Funktion Die QuickFit-Funktion enthält drei Muster: (1) Gitter (2) Papiergröße (3) Fotogröße. Gittermuster Die Gittermuster vereinfachen Designern und Benutzer die Anordnung von Inhalten und Layout einer Seite; dadurch erhalten sie ein einheitlicheres Aussehen und einen authentischeren Eindruck. Ausrichtungsgitter Papiergröße QuickFit bietet zahlreiche geläufige Standardpapiergrößen, mit denen Benutzer ihre Dokumente in Originalgröße auf dem Bildschirm anzeigen können. Brief Kapitel 1: Einführung... -
Seite 13: Fotogröße
Fotogröße Die verschiedenen in der QuickFit-Funktion angezeigten Fotogrößen bieten Fotografen und anderen Benutzern eine exakte Ansicht und Möglichkeit zur Bearbeitung ihrer Fotos in Originalgröße auf dem Bildschirm. Foto 4 x 6, 3 x 5, 2 x 2 Foto 8 x 10, 5 x 7 ASUS LCD-Monitor Serie PB278Q... -
Seite 14: Abnehmen Des Schwenkarms/Fußes (Zur Vesa-Wandmontage)
Abnehmen des Schwenkarms/Fußes (zur VESA-Wandmontage) Der abnehmbare Ständer dieses Monitors wurde speziell zur VESA-Wandmontage entwickelt. Der Schwenkarm/Fuß wird wie folgt abgenommen: Ziehen Sie das Stromkabel und die Signalkabel heraus. Legen Sie den Monitor mit der Vorderseite nach vorne auf einen sauberen Tisch. Entfernen Sie die vier Schrauben am Arm mit einem Schraubendreher (Abbildung 1); lösen Sie dann den Arm/Ständer vom Monitor (Abbildung 2). • Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. • Halten Sie beim Aufdrehen der Schrauben den Monitorfuß fest. Abbildung 1 Abbildung 2 • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur Wandmontagehalterungen mit UL-Listing-Prüfzeichen mit einer Mindestbelastung von 28,8 kg (Schrauben: M4 x 10 mm). Kapitel 2: Aufbau und Konfiguration... -
Seite 15: Einstellen Des Monitors
Einstellen des Monitors • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie den Monitorfuß während der Einstellung des Winkels fest. • Sie können den Monitorwinkel zwischen +20 ° und -5 ° einstellen und um 60 ° nach links oder rechts schwenken. Zudem können Sie die Monitorhöhe um +/- 12 cm anpassen. -5° ~ +20° 60° 60° 12cm 0° Monitor drehen Stellen Sie den Monitor auf die höchste Position ein. Kippen Sie den Monitor in den maximalen Winkel. Drehen Sie den Monitor im Uhrzeigersinn in den gewünschten Winkel. -5° ~ +20° Es ist normal, dass der Monitor während der Anpassung des Betrachtungswinkels leicht wackelt. ASUS LCD-Monitor Serie PB278Q... -
Seite 16: Kabel Anschließen
Kabel anschließen Schließen Sie die Kabel entsprechend folgender Anweisungen an: • So schließen Sie das Netzkabel an: Verbinden Sie ein Ende des Netzkabels sicher mit dem AC-Eingang des Monitors; das andere Ende schließen Sie an eine Steckdose an. • So schließen Sie das VGA-/HDMI-/DVI-/DisplayPort-Kabel an: a. Verbinden Sie ein Ende des VGA-/HDMI-/DVI-/DisplayPort-Kabels mit dem VGA-/HDMI-/DVI-/DisplayPort-Anschluss des Monitors. b. Verbinden Sie das andere Ende des VGA-/HDMI-/DVI-/DisplayPort-Kabels mit dem VGA-/HDMI-/DVI-/DisplayPort-Anschluss des Computers. c. Ziehen Sie die beiden Schrauben zur Sicherung des VGA-/DVI-Anschlusses fest. • So schließen Sie das audio-Kabel an: Verbinden Sie ein Ende des audio- Kabels mit dem Audio Line-in-Anschluss des Monitors. Verbinden Sie das andere Ende des audio-Kabels mit dem audio-Anschluss des Computers. • So verwenden Sie Kopfhörer: Schließen Sie den Stecker an der Kopfhörerbuchste des Monitors an, sobald ein HDMI- oder DisplayPort-Signal eingegeben wird. -
Seite 17: Osd- (On-Screen Display-) Menü
PB278 Standard Mode Splendid Color sRGB Mode Image Scenery Mode Theater Mode Sound Input Select User Mode System Setup Move Menu Exit Aktivieren Sie das OSD-Menü mit der Taste MENÜ. Steuern Sie mit durch die einzelnen Funktionen. Drücken Sie erneut die Taste MENU zum Markieren und Aktivieren der gewünschten Funktion. Falls die markierte Funktion über ein Untermenü verfügt, drücken Sie erneut zum Durchgehen der Funktionen des Untermenüs. Drücken Sie erneut die Taste MENU zum Markieren und Aktivieren der gewünschten Funktion im Untermenü. Mit können Sie die Einstellungen der gewählten Funktion ändern. Mit beenden Sie das OSD-Menüb. Wiederholen Sie Schritt 2 und 3 zum Einstellen anderer Funktionen. ASUS LCD-Monitor Serie PB278Q... -
Seite 18: Osd-Funktionen: Einführung
3.1.2 OSD-Funktionen: Einführung Splendid Diese Funktion enthält 5 Optionen, die Sie nach Bedarf einstellen können. Alle Modi verfügen über eine Funktion zum Zurücksetzen, d. h., Sie können die Einstellung beibehalten oder zum vordefinierten Modus zurückkehren. PB278 Standard Mode Splendid Color sRGB Mode Image Scenery Mode Sound Theater Mode Input Select User Mode System Setup Move Menu Exit • Standardmodus: Die optimale Einstellung zum Bearbeiten von Dokumenten mit SPLENDID™ Video Enhancement. • sRGBmodus: Kompatibel mit sRGB-Farbraum. Der sRGB-Modus ist die optimale Einstellung zum Bearbeiten von Dokumenten. Weißpunkt Grundfarben Farbraum sRGB 0,3127 0,329 0,64 0,33 0,15... - Seite 19 Standard- sRGB- Landschafts- Theater- Funktion Anwender modus Modus modus modus Helligkeit Kontrast Nein Sättigung Nein Nein Nein Nein Nein Nein Farbtemp. Nein Gamma Nein Nein Nein Erweiterte Verstärkung Nein Nein Nein Nein Einstellung Verschiebung Nein Nein Nein Nein ASUS LCD-Monitor Serie PB278Q...
-
Seite 20: Erweiterte Einstellung
Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. PB278 Splendid Brightness Color Contrast Image Saturation Sound Color Temp. 6500k Input Select Gamma System Setup Advanced Setting Color Reset Move Menu Exit • Helligkeit: Möglich sind Werte zwischen 0 und 100. Auch mit wird die Helligkeitsfunktion aktiviert. • Kontrast: Möglich sind Werte zwischen 0 und 100. • Sättigung: Möglich sind Werte zwischen 0 und 100. • FTn: Versetzt die Bildfarbe zwischen grün und lila. • Farbtemp.: Enthält vier Farbmodi: 9300K, 6500K, 5500K und 5000K. Das auf Ihrem PC installierte DDC/CI-Werkzeug zeigt „User 1“ (Benutzer 1) anstatt der von Ihnen für diesen Monitor ausgewählten Farbtemperatur „5500“ an. •... - Seite 21 System Setup AUTO Adjust. Move Menu Exit • Schärfe: Zum Einstellen der Bildschärfe. Möglich sind Werte zwischen 0 und 100. • Ohne Schlieren: Zur Beschleunigung der Reaktionszeit in der Overdrive- Technologie. Möglich sind Werte zwischen 0 und 100. • Kontrollen: Anpassen des Seitenverhältnisses auf „Vollbild“, „4:3“, „1:1“ oder „Overscan“. (Das „4:3“-Seitenverhältnis ist nur bei 4:3- oder 5:4-Bildquellen verfügbar. Das „Overscan“-Seitenverhältnis ist nur bei HDMI-Eingabe verfügbar.) • ASCR: Ein- oder Ausschalten der ASCR-Funktion (ASUS Smart Contrast Ratio). (Nur im Landschafts- und Theatermodus verfügbar.) • Position: Zum Einstellen der horizontalen (H-Position) und der vertikalen (V-Position) Position des Bilds. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). • Fokus: Funktion zum Verringern des vertikalen und horizontalen Zeilenrauschens; hierbei werden Phase und Takt getrennt eingestellt. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). • Auto-Einstellung: Automatisches Anpassen des Bildes auf die optimalen Positions-, Takt- und Phase-Einstellungen. (nur bei VGA-Eingangssignal verfügbar) • Phase passt die Phase des Pixeltaktsignals an. Bei falscher Einstellung der Phase zeigt der Bildschirm horizontale Störungen. •...
- Seite 22 Klang Hiermit wird der Ton eingestellt. PB278 Splendid Volume Color Mute Image Source Line In Sound Input Select System Setup Move Menu Exit • Lautstärke: Zum Einstellen der Lautstärke des Ausgangssignals. • Stummschalten: Zum Abstellen des Tons. • Source (Quelle): Zum Anpassen der Audioquelle auf „Line In (Line- In)“ oder „HDMI“ (nur bei HDMI-Quelle verfügbar);Zum Anpassen der Audioquelle auf „Line In (Line-In)“ oder „DisplayPort“ (nur bei DisplayPort- Quelle verfügbar). Eingangswahl Zur Auswahl des Signaleingangs; möglich sind VGA, DVI, HDMI und DisplayPort. PB278 Splendid Color Image HDMI Sound DisplayPort Input Select System Setup Move...
-
Seite 23: Systemeinstellungen
OSD Setup Image Information Sound Language English Input Select Power Indicator System Setup All Reset Move Menu Exit • Splendid Demo Mode: Teilt den Bildschirm zum Vergleich der Splendid- Modi in zwei Teile. (Nur beim Lanschafts-/Theatermodus) • OSD-Einstellungen: Zum Einstellen der horizonalen (H-Position) und der vertikalen (V-Position) Bildposition, der OSD-Abschaltzeit, von DDC/CI und Transparenz des OSD-Bildschirms. • Information: Für Anzeige der Monitordaten. • Sprache: Wählen Sie die OSD-Sprache. Zur Auswahl stehen Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Russisch, Traditionelles Chinesisch, Vereinfachtes Chinesisch, Japanisch, Persisch, Thai, Indonesisch, Polnisch, Türkisch, Portugiesisch, Tschechisch, Kroatisch, Ungarisch, Rumänisch, Koreanisch. • Betriebsanzeige: Ein-/Ausschalten der Betriebs-LED. • Fabrikseinst: Mit „Ja“ werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. ASUS LCD-Monitor Serie PB278Q... -
Seite 24: Technische Daten
Technische Daten Modell PB278Q Display-Größe 27 Zoll, 68,6 cm Max. Auflösung 1920x1080 (VGA); 2560 x 1440 (DVI, HDMI, DP) Helligkeit (i.d.R.) 300 cd/m Eigenkontrastverhältnis (i.d.R.) 1000:1 Blickwinkel (CR =10) 178° (V) ; 178° (H) Anzeigefarben 16,7 Mio. (wahre 8bit) Reaktionszeit 5 ms (Grau zu Grau) Satellitenlautsprecher 2 Stck., 3 W, Stereo Kopfhörer Ton von HDMI HDMI-Eingang DVI-Eingang DVI (Dual-Link) mit HDCP D-Sub-Eingang DisplayPort-Eingang Audio Line-in Stromverbrauch bei Betrieb <60W Neigungswinkel -5° ~ +20° Schwenken (Winkel) +60° ~ -60° Neigen (Winkel/Richtung) 90 ° (im Uhrzeigersinn) Höheneinstellung (mm) ja (0 ~ 120 mm) VESA-Wandmontage ja (100 mm x 100 mm) Abmessungen Gerät (B X H 643 x 552,3 x 218 mm x T) -
Seite 25: Problembeseitigung (Faq)
• Ändern Sie im OSD-Menü die Werte für H-Position oder V-Position. Das Bild zittert oder Wellen sind • Überprüfen Sie, ob das Signalkabel zu sehen. ordnungsgemäß am Monitor und am PC eingesteckt ist. • Entfernen Sie elektrische Geräte, die Interferenzen verursachen können, aus der Nähe des Monitors. Das Bild weist Farbfehler auf • Sehen Sie nach, ob Pins im Signalkabel verbogen (Weiß wird nicht als Weiß sind. angezeigt). • Setzen Sie das Gerät mittels OSD-Menü zurück. • Ändern Sie die RGB-Einstellungen oder die Farbtemp. im OSD-Menü. Das Bild ist verschwommen. • Drücken Sie 2 Sek. die Taste ; hiermit wird das Bild automatisch positioniert (nur VGA-Modus). • Ändern Sie im OSD-Menü die Werte für Phase und Takt. Kein Ton bzw. Ton zu leise. • Überprüfen Sie, ob das Audiokabel ordnungsgemäß am Monitor und am PC eingesteckt ist. • Ändern Sie die Lautstärke am Monitor und am PC. • Überprüfen Sie, ob die Sound-Karte im PC ordnungsgemäß installiert und aktiviert ist. ASUS LCD-Monitor Serie PB278Q... - Seite 26 HDMI kann WQHD nicht • Während der PB278Q Auflösungen bis 2560 x unterstützen 1440 WQHD, inklusive DVI-Dual-Link, HDMI und DisplayPort, unterstützt, können einige Grafikkarten bei Inhaltsübertragungen per HDMI nur eine Auflösung bis 1920 x 1200 unterstützen. Bitte erkundigen Sie sich bei Ihrem örtlichen Vertrieb oder Fachhändler nach Hardwarebeschränkungen Ihres Notebooks oder Desktop-PCs. 3-10 Kapitel 3: Allgemeines...
-
Seite 27: Unterstützte Taktwerte
Mac-Modi, werksseitig eingestellter Takt (Eingabegeräte angeschlossen and D-Sub, DVI-D, HDMI) Auflösung V (Hz) H (KHz) 640x480 67Hz 35kHz 832x624 75Hz 49,725kHz VESA-Modi, vom Benutzer einstellbare Taktwerte Auflösung V (Hz) H (KHz) 848x480 60Hz 31,02 1280x720(RB) 60Hz 44,444kHz 1280x720 60Hz 44,772kHz ASUS LCD-Monitor Serie PB278Q 3-11... - Seite 28 1280x720 75Hz 56,456kHz 1280x768(RB) 60Hz 47,396kHz 1280x800(RB) 60Hz 49,306kHz 1280x800 60Hz 49,702kHz 1280x800 75Hz 62,795kHz 1366x768 60Hz 47,712kHz 1440x900(RB) 60Hz 55,469kHz 1440x900 75Hz 70,635kHz 1680x1050(RB) 60Hz 64,674kHz 1920x1080 60Hz 66,587kHz WQHD-Modus, (nur DVI (Dual Link), HDMI und DP) 2560x1440 60HZ 88,787kHz * Während der PB278Q Auflösungen bis 2560 x 1440 WQHD, inklusive DVI-Dual-Link, HDMI und DisplayPort, unterstützt, können einige Grafikkarten bei Inhaltsübertragungen per HDMI nur eine...
