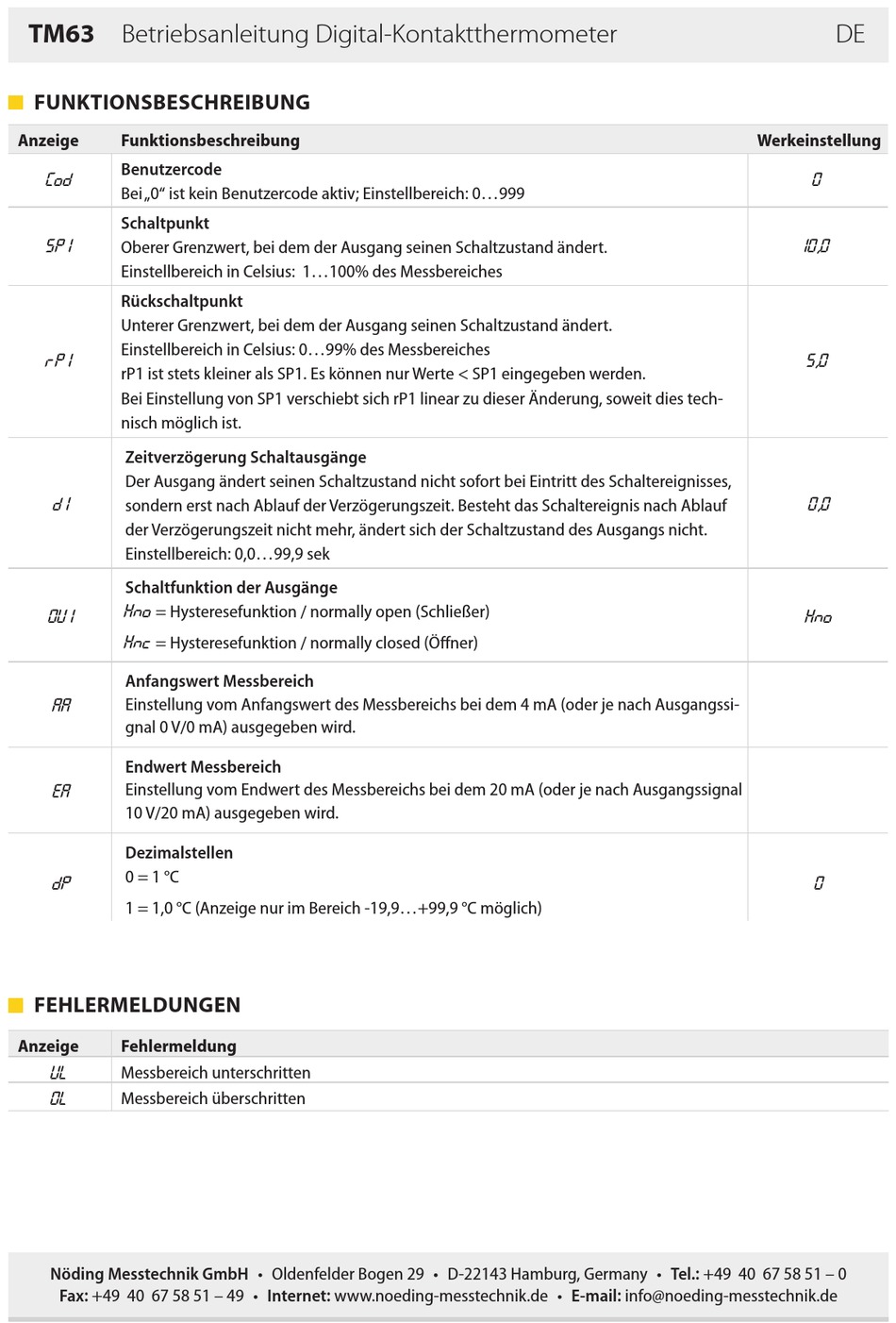

TM63 Betriebsanleitung Digital-Kontaktthermometer

FUNKTIONSBESCHREIBUNG

Anzeige Funktionsbeschreibung
Benutzercode
Cod
Bei „ 0" ist kein Benutzercode aktiv; Einstellbereich: 0...999
Schaltpunkt
Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.
SP 1
Einstellbereich in Celsius: 1...100% des Messbereiches
Rückschaltpunkt
Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.
Einstellbereich in Celsius: 0...99% des Messbereiches
rP 1
rP1 ist stets kleiner als SP1. Es können nur Werte < SP1 eingegeben werden.
Bei Einstellung von SP1 verschiebt sich rP1 linear zu dieser Änderung, soweit dies tech-
nisch möglich ist.
Zeitverzögerung Schaltausgänge
Der Ausgang ändert seinen Schaltzustand nicht sofort bei Eintritt des Schaltereignisses,
sondern erst nach Ablauf der Verzögerungszeit. Besteht das Schaltereignis nach Ablauf
d 1
der Verzögerungszeit nicht mehr, ändert sich der Schaltzustand des Ausgangs nicht.
Einstellbereich: 0,0...99,9 sek
Schaltfunktion der Ausgänge
Hno = Hysteresefunktion / normally open (Schließer)
0U 1
Hnc = Hysteresefunktion / normally closed (Öffner)
Anfangswert Messbereich
Einstellung vom Anfangswert des Messbereichs bei dem 4 mA (oder je nach Ausgangssi-
AA
gnal 0 V/0 mA) ausgegeben wird.
Endwert Messbereich
Einstellung vom Endwert des Messbereichs bei dem 20 mA (oder je nach Ausgangssignal
EA
10 V/20 mA) ausgegeben wird.
Dezimalstellen
0 = 1 °C
dP
1 = 1,0 °C (Anzeige nur im Bereich -19,9...+99,9 °C möglich)

FEHLERMELDUNGEN

Anzeige Fehlermeldung
Messbereich unterschritten
UL
Messbereich überschritten
0L
Nöding Messtechnik GmbH • Oldenfelder Bogen 29 • D-22143 Hamburg, Germany • Tel.: +49 40 67 58 51 – 0
Fax: +49 40 67 58 51 – 49 • Internet: www.noeding-messtechnik.de • E-mail: info@noeding-messtechnik.de
DE
Werkeinstellung
0
10,0
5,0
0,0
Hno
0
