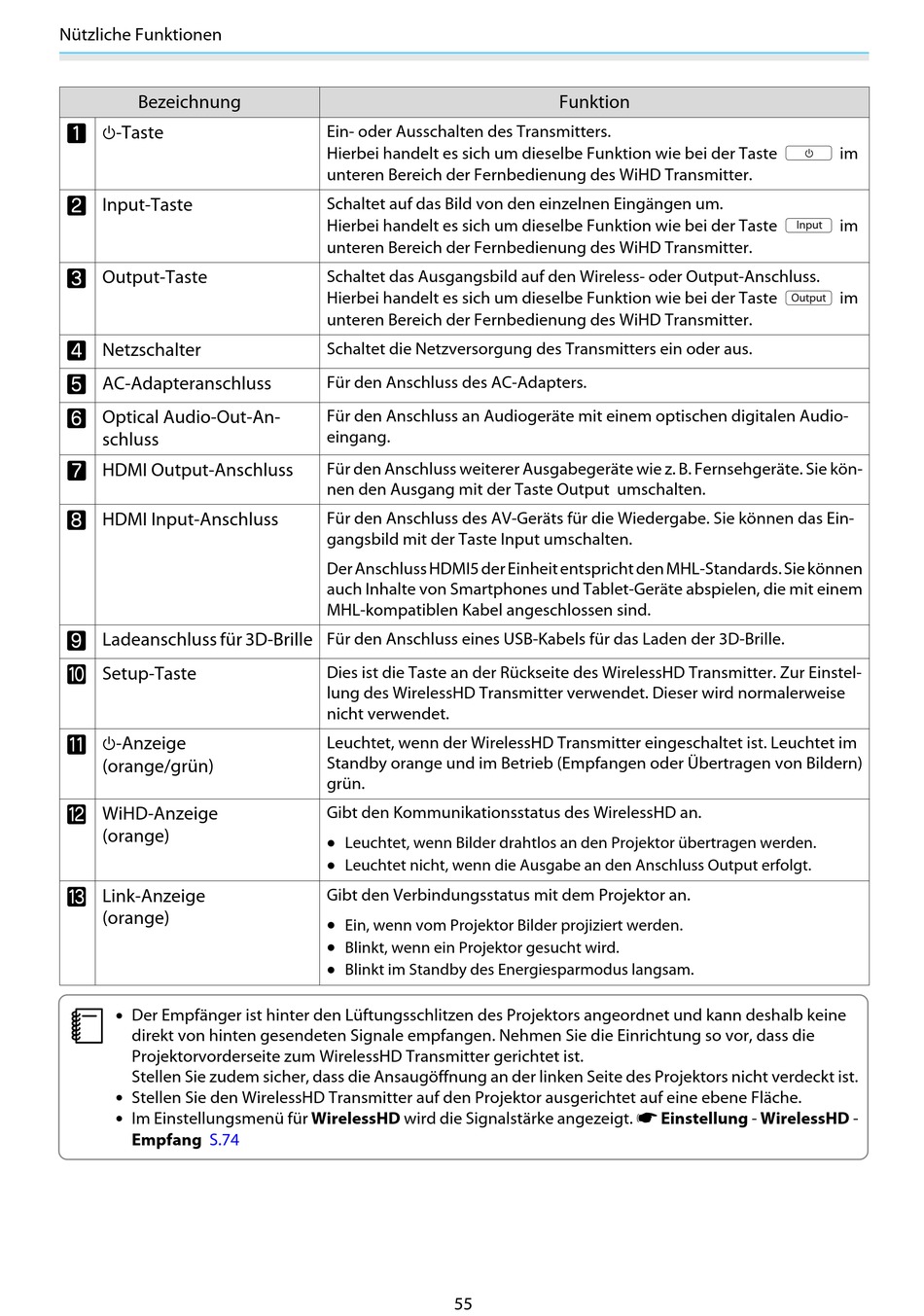

Nützliche Funktionen
Bezeichnung
a
-Taste
t
b Input-Taste
c Output-Taste
d Netzschalter
e AC-Adapteranschluss
f Optical Audio-Out-An‐
schluss
g HDMI Output-Anschluss
h HDMI Input-Anschluss
i Ladeanschluss für 3D-Brille
j Setup-Taste
k
-Anzeige
t
(orange/grün)
l WiHD-Anzeige
(orange)
m Link-Anzeige
(orange)
c
•
Der Empfänger ist hinter den Lüftungsschlitzen des Projektors angeordnet und kann deshalb keine
direkt von hinten gesendeten Signale empfangen. Nehmen Sie die Einrichtung so vor, dass die
Projektorvorderseite zum WirelessHD Transmitter gerichtet ist.
Stellen Sie zudem sicher, dass die Ansaugöffnung an der linken Seite des Projektors nicht verdeckt ist.
•
Stellen Sie den WirelessHD Transmitter auf den Projektor ausgerichtet auf eine ebene Fläche.
•
Im Einstellungsmenü für WirelessHD wird die Signalstärke angezeigt.
Empfang
S.74
Ein- oder Ausschalten des Transmitters.
Hierbei handelt es sich um dieselbe Funktion wie bei der Taste
unteren Bereich der Fernbedienung des WiHD Transmitter.
Schaltet auf das Bild von den einzelnen Eingängen um.
Hierbei handelt es sich um dieselbe Funktion wie bei der Taste
unteren Bereich der Fernbedienung des WiHD Transmitter.
Schaltet das Ausgangsbild auf den Wireless- oder Output-Anschluss.
Hierbei handelt es sich um dieselbe Funktion wie bei der Taste
unteren Bereich der Fernbedienung des WiHD Transmitter.
Schaltet die Netzversorgung des Transmitters ein oder aus.
Für den Anschluss des AC-Adapters.
Für den Anschluss an Audiogeräte mit einem optischen digitalen Audio‐
eingang.
Für den Anschluss weiterer Ausgabegeräte wie z. B. Fernsehgeräte. Sie kön‐
nen den Ausgang mit der Taste Output umschalten.
Für den Anschluss des AV-Geräts für die Wiedergabe. Sie können das Ein‐
gangsbild mit der Taste Input umschalten.
Der Anschluss HDMI5 der Einheit entspricht den MHL-Standards. Sie können
auch Inhalte von Smartphones und Tablet-Geräte abspielen, die mit einem
MHL-kompatiblen Kabel angeschlossen sind.
Für den Anschluss eines USB-Kabels für das Laden der 3D-Brille.
Dies ist die Taste an der Rückseite des WirelessHD Transmitter. Zur Einstel‐
lung des WirelessHD Transmitter verwendet. Dieser wird normalerweise
nicht verwendet.
Leuchtet, wenn der WirelessHD Transmitter eingeschaltet ist. Leuchtet im
Standby orange und im Betrieb (Empfangen oder Übertragen von Bildern)
grün.
Gibt den Kommunikationsstatus des WirelessHD an.
•
Leuchtet, wenn Bilder drahtlos an den Projektor übertragen werden.
•
Leuchtet nicht, wenn die Ausgabe an den Anschluss Output erfolgt.
Gibt den Verbindungsstatus mit dem Projektor an.
•
Ein, wenn vom Projektor Bilder projiziert werden.
•
Blinkt, wenn ein Projektor gesucht wird.
•
Blinkt im Standby des Energiesparmodus langsam.
55
