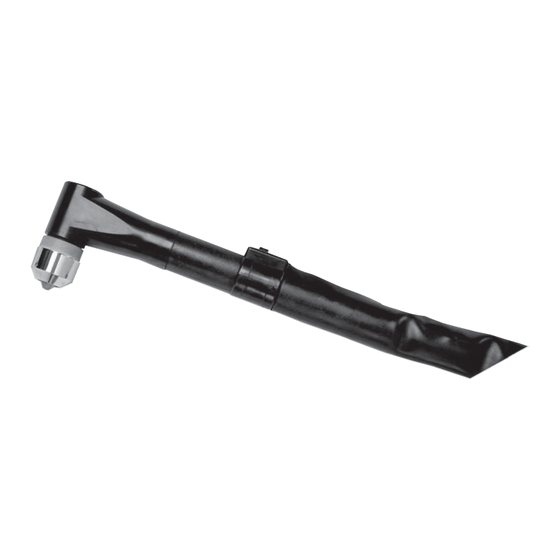

ESAB PT-26 Bedienungsanleitung
Plasmalichtbogen schneidbrenner
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für ESAB PT-26
Inhaltszusammenfassung für ESAB PT-26
- Seite 1 PT-26 Plasmalichtbogen Schneidbrenner Bedienungsanleitung (DE) 0558003747...
-
Seite 2: Verantwortung Des Benutzers
STELLEN SIE SICHER, DASS DIESE INFORMATIONEN DEM BEDIENER AUSGEHÄNDIGT WIRD. SIE KÖNNEN ZUSÄTZLICHE KOPIEN VON IHREM HÄNDLER ERHALTEN. VORSICHT Diese BEDIENUNGSANLEITUNG ist für erfahrene Bediener gedacht. Wenn Sie mit den Bedienungsgrundsätzen und sicheren Verfahren für Lichtbogenschweißen und -schneiden nicht völlig vertraut sind, empfehlen wir Ihnen dringend unsere Broschüre, „Vorsichtsmaßnahmen und sichere Verfahren für Lichtbogenschweißen, -schneiden und -abtragen,”... -
Seite 3: Inhaltsverzeichnis
Ersetzen von Flex-Support, Schalterband oder Griff ............242 Ersetzen des Brennerschalters ..................242 Messen von Brennergasflüssen ..................242 Problembehandlung Schneidqualität ................. 243 ABSCHNITT 5 ERSATZTEILE ........................247 ERSATZTEILE ........................247 Zusammenbau des PT-26-Brenners ................248 PT-26 In-Line AY Brenner-Set ..................249... - Seite 4 INHALTSVERZEICHNIS...
-
Seite 5: Einleitung
PT-26EH, 90°, 50 Fuß (15,2m) Leitung ......0558004032 PT-26EH, 70°, 25 Fuß (7,6m) Leitung ......0558002208 PT-26EH, 70°, 50 Fuß (15,2m) Leitung ......0558002209 PT-26, IN-LINE, 25 Fuß (7,6m) ........0558002320 PT-26, IN-LINE, 50 Fuß (15,2m) ........0558002321 BEMERKUNG: IN-LINE Brenner haben einen Rohrdurchmesser von 2 Zoll (50,8 mm) und werden mit Ständer oder Brennerhalter... -
Seite 6: Manuelle & In-Line-Modelle
ABSCHNITT 1 EINLEITUNG PT-26 Manuelle & In-Line-Modelle O-Ring-Position - 0558003721 O-Ring-Position - 0558003720 Prallrohr - 0558003710 Elektrode 0558003722 - Luft, Stickstoff, Stickstoff/ Wasserstoff 0558003723 - Argon/Wasserstoff (H-35) Hitzeschild Manueller Brenner - 0558003714 *Unmittelbare Nähe - 0558003715 **Schildbecher, mech. - 0558003582... -
Seite 7: Beschreibung
ABSCHNITT 1 EINLEITUNG 1.1 Beschreibung Der PT-26 ist ein wassergekühlter, manuell betriebener Teilen des Brenners und der Maschine muss Dualgasbrenner mit einem 70° oder 90° Kopf, konstruiert vermieden werden. Auch die unsachgemäße für das Schneiden und Fugen mit bestimmten Benutzung der verwandten Gase kann ein Plasmalichtbogensystemen. -
Seite 8: Abschnitt 1 Einleitung
ABSCHNITT 1 EINLEITUNG... -
Seite 9: Abschnitt 2 Installierung
INSTALLIERUNG 2.1 ANSCHLUSS BRENNER-STROMQUELLE 2.2 GAS-AUSWAHL Konsultieren Sie die Anweisungen Ihrer Stromquelle Der PT-26 ist ein dualer Gasbrenner, der die Benutzung dazu, wie Sie zu den Brenneranschlüssen Zugang eines Gases für das Plasma und eines anderen Gases haben. für das Abschirmen der Schneidzone erlaubt. - Seite 10 ABSCHNITT 2 INSTALLIERUNG...
-
Seite 11: Abschnitt 3 Betrieb
Elektrode installiert und festgezogen Schneidgeschwindigkeiten: • dass die Düse installiert ist Schneidgeschwindigkeiten für den PT-26 sind in Abb. 3-1 bis 3-3 gezeigt. Konsultieren Sie Abb. 3.4 für den Zusammenbau der Frontteile in dem Brennerkopf Für optimale Schneidleistung und Hilfe bei der... - Seite 12 ABSCHNITT 3 BETRIEB PT-26 Stahlschnittdaten Plasmagas: Luft mit 60 psig (4.1 bar) Schildgas: Luft mit 50 psig (3.4 bar) Startgas*: Luft mit 30 psig (2.1 bar) Abstandhalter: .31" (7.9mm) *Nur für ESP-200 Materialdicke (mm) Abb 3-1 PT-26 Aluminiumschnittdaten Plasmagas: H-35 oder Luft mit 50-60 psig (3.4 - 4.1 bar) Schildgas: Luft mit 50 psig (3.4 bar)
- Seite 13 150 amp H-35 Materialdicke (mm) Abb 3-3 PT-26 300 Amp Edelstahl Plasmagas: Luft mit 60 psig (4.1 bar) oder H-35 mit 70 psig (4.8 bar) Schildgas: Luft mit 50 psig (3.4 bar) oder Stickstoff mit 40 psig (2.8 bar) Startgas: Luft, Stickstoff oder H-35 mit 30 psig (2.1 bar) Abstandhalter: .38"...
-
Seite 14: Abstandhalter
ABSCHNITT 3 BETRIEB Befolgen Sie alle Anweisungen in dem entsprechenden Inkorrekt installierte Frontendteile verursachen Handbuch Ihres Stromquellenpakets. Installieren und Kühlmittelverlust und dadurch möglicherweise schlechte benutzen Sie diesen Brenner NICHT, ohne diese Schnitt- und Fugenqualität und können den Brenner Anweisungen zu befolgen. Das Frontend-Design des durch interne Lichtbögen beschädigen. - Seite 15 ABSCHNITT 3 BETRIEB 4. Bringen Sie den Brenner in die korrekte Position 8. Beim Fugen benutzen Sie einen Winkel und eine fürs Schneiden oder Fugen. Fürs Schneiden sollte Geschwindigkeit, so dass die gewünschte Menge der Brenner-Abstandhalter (Abstand Düse- von Metall bei jedem Durchgang entfernt wird. Werkstück) ca.0.25 Zoll (6,4 mm) sein.
- Seite 16 ABSCHNITT 3 BETRIEB...
