MODUS MIT BREITEM DEADBAND
Die Einstellung des Mikroschalters SW1.2 auf ON/EIN aktiviert
den Modus mit breitem Deadband. In diesem Modus werden der
Sollwert und Betriebsmodus der Raumklimaanlage durch das RTD-
RA bestimmt. Der Benutzer kann das Gerät EIN und AUS schalten
und die Einstellungen der Lamellen und Ventilatordrehzahl ändern,
Änderungen für Sollwert und Betriebsart werden jedoch übergangen.
Die Raumtemperatur wird überwacht und das Gerät wechselt zwischen
VENTILATOR und HEIZEN oder KÜHLEN, falls die Temperatur
außerhalb der Heiz- oder Kühl-Sollwerte mit breitem Deadband ist, das
durch die Auswahl des Standard- oder erweiterten Modus bestimmt
wird.
10
Modbus-Slave-Betrieb
Falls die RTD-RA-Modbus-Adresse auf einen Wert von 1 oder höher
konfiguriert ist, dann funktioniert das RTD-RA als ein Modbus-Slave-
Gerät und alle Standalone-Funktionen werden deaktiviert. Alle
Regelungsbefehle werden vom Modbus geschrieben.
TIMEOUT FÜR MODBUS-MASTER
Das RTD-RA kann für den Betrieb mit einem Timeout eines optionalen
Modbus-Master konfiguriert werden. In dieser Konfiguration, wenn
kein Holding-Register für einen Zeitraum von 120 Sekunden schreibt,
tritt ein Timeout auf und alle Klimaanlagen werden mit ihren aktuellen
Einstellungen eingeschaltet. Bei einem Timeout zeigen die RTD-LEDs
ein Timeout der RS485-Kommunikation an, wie im Abschnitt LED-
Funktionalität in diesem Datenblatt dargestellt. Mikroschalter SW1
aktiviert oder deaktiviert das Timeout für den Modbus-Master, wie in
der folgenden Tabelle dargestellt.

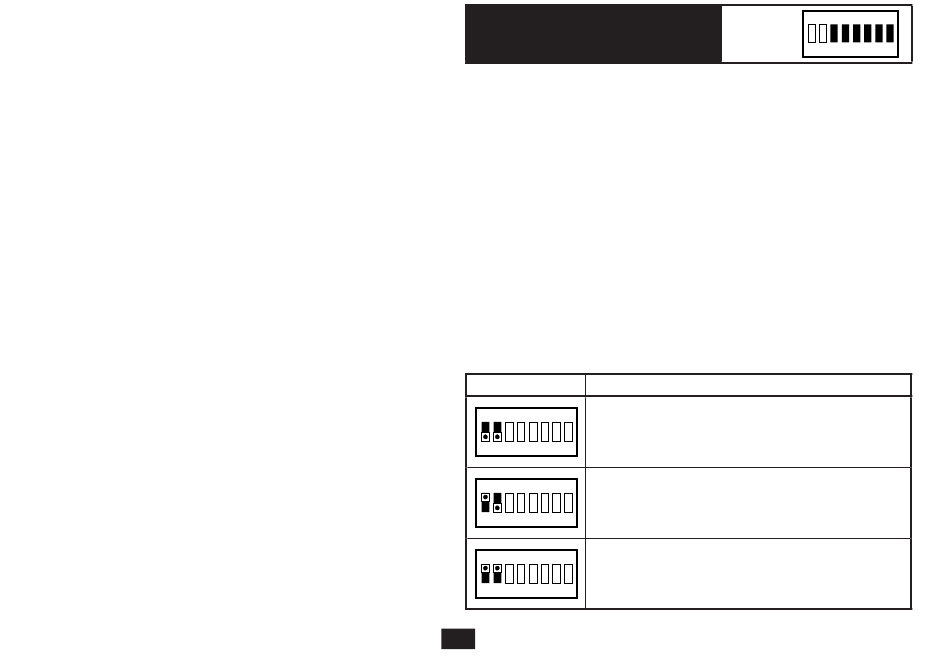

Schaltereinstellung Funktion
Kein Timeout
ON
1 2 3 4 5 6 7 8
Timeout, falls kein SCHREIB-Befehl des Holding-Registers
ON
für 120 Sekunden auftritt.
Alle Geräte werden mit den aktuellen Einstellungen EIN
geschaltet.
1 2 3 4 5 6 7 8
Fernbedienungen sind NICHT GESPERRT
Timeout, falls kein SCHREIB-Befehl des Holding-Registers
ON
für 120 Sekunden auftritt.
Alle Geräte werden mit den aktuellen Einstellungen EIN
geschaltet.
1 2 3 4 5 6 7 8
Fernbedienung ist weiterhin GESPERRT.
DE
ON
1 2 3 4
21070-1.07.06 Installationsanleitung für RTD-RA
Address >0
5 6 7 8
