Realtime RTD-RA Installationsanleitung Seite 14

RTD-10-Duty/Standby-Slave-
Betrieb
Bei Konfiguration für den RTD-10-Duty/Standby-Slave-Betrieb sollte
das RTD-RA mit einer Adresse im Bereich 1 bis 8 gemäß Abbildung 4
konfiguriert werden. Ein als Duty/Standby-Master konfiguriertes
RTD-10 wird den Fehlerstatus und die Temperaturbedingungen des
RTD-RA überwachen und das RTD-RA als ein Duty/Standby-Slave
betreiben; dies ist in der Installationsanleitung RTD-10 dokumentiert
(siehe www.realtime-controls.co.uk/rtd).
Der RTD-10-Duty/Standby-Master unterstützt bis zu 7 Slaves in jeder
Kombination von RTD-10 und RTD-RA.
BETRIEB DER KLIMAANLAGEN
Der RTD-RA-Gerätemodus wird auf KÜHLEN eingestellt und der
Klimaanlagenbetrieb ist vollständig gesperrt, um einen lokalen Betrieb
zu verhindern. Sollwert, Ventilatordrehzahl und Lamellenbetrieb
werden vom RTD-10-Master übertragen. Falls die Kommunikation
mit dem Master unterbrochen wird, betreibt das RTD-RA nach
120 Sekunden die Klimaanlage im Kühlbetrieb mit einem Sollwert von
21 °C.
14

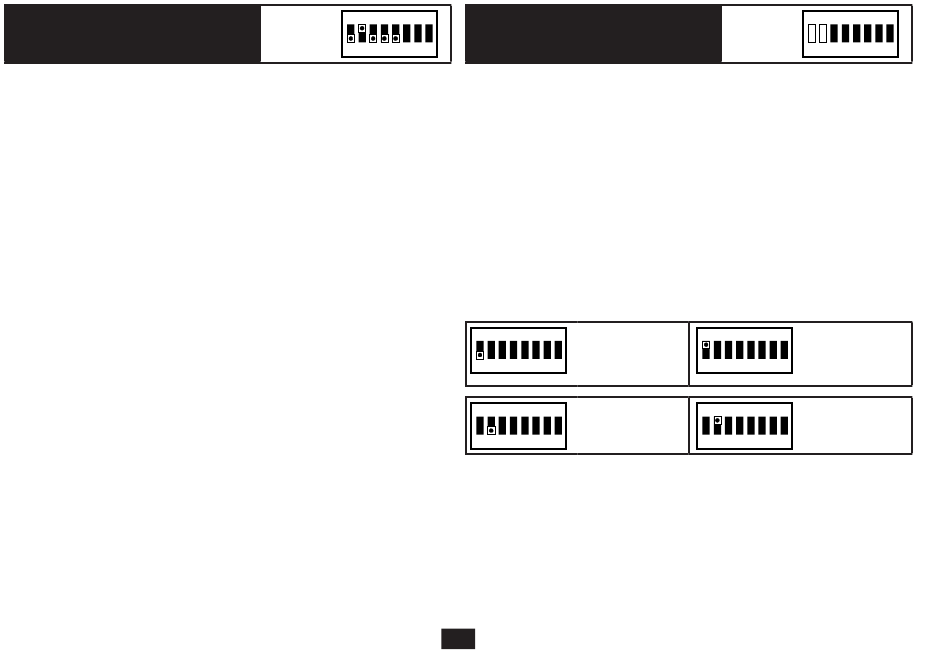

ON Address 1..8
RTD-20-
BENUTZERREGELZONE
1 2 3 4 5 6 7 8
Das RTD-RA kann für den Betrieb als eine RTD-20-Benutzerregelzone
(UCZ, User Control Zone) konfiguriert werden. RTD-20-UCZ-
Modus wird durch Hinzufügen des RTD-RA an ein RTD-20-Retail-
Regelnetzwerk aktiviert, oder durch Einsetzen eines 10-kOhm-
Widerstands* in S1, um den Standalone-UCZ-Betrieb zu aktivieren.
Eine Benutzerregelzone ermöglicht Benutzern, den Gerätebetrieb bei
Belegung zu wechseln. Der Zonenvorrang koordiniert die Benutzer-
Regelungszone und gewährleistet, dass die Zone bei NICHT BELEGT
oder während FEUER-Bedingungen ausgeschaltet wird. Benutzer-
Regelungszonen können konfiguriert werden, um Bereiche mit
permanenter oder vorübergehender Belegung zu unterstützen.
* Ein 10-kOhm-Widerstand wird mit dem RTD-RA geliefert und ist auf der Vorderseite
der Installationsanleitung angefügt.
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
Bei Betrieb in einem RTD-20-Netzwerk, wenn die Zone NICHT
BELEGT ist, wird die Klimaanlage gesperrt und ausgeschaltet.
Bei nicht gesperrter Klimaanlage ist diese auf die Modi AUTO und
VENTILATOR beschränkt. Falls andere Modi ausgewählt werden, wird
der Modus übergangen. Zu Beginn der Belegung wird der Modus stets
auf AUTO zurückgesetzt. Sollwerte sind auch auf den konfigurierten
Bereich für Einzelhandel Primär begrenzt. Weitere Informationen zur
Konfiguration der Primären RTD-20-Einzelhandelszone finden Sie in
der Installationsanleitung für RTD-20.
DE
ON
Keine
Zeitschaltung AUS
1 2 3 4 5 6 7 8
ON
Belegungszone
1 2 3 4 5 6 7 8
21070-1.07.06 Installationsanleitung für RTD-RA
ON Address >0
1 2 3 4 5 6 7 8
Zeitschaltung
AUS
Gewerbezone
