AXIS A1610 Network Door Controller
Technische Daten
•
PoE und Gleichstrom sind beide angeschlossen und die Stromversorgung geschieht derzeit über PoE. Bei Verlust von PoE
wird das Gerät für die Stromversorgung ohne Neustart mit Gleichstrom verwendet.
•
PoE und Gleichstrom sind beide angeschlossen und die Stromversorgung geschieht derzeit über Gleichstrom. Bei Verlust
des Gleichstroms wird das Gerät neu gestartet und verwendet PoE für die Stromversorgung.
•
Wenn Gleichstrom beim Start verwendet wird und PoE nach dem Start des Geräts angeschlossen wird, wird Gleichstrom für
die Stromversorgung verwendet.
•
Wenn PoE beim Start verwendet wird und Gleichstrom nach dem Start des Geräts angeschlossen wird, wird PoE für
die Stromversorgung verwendet.

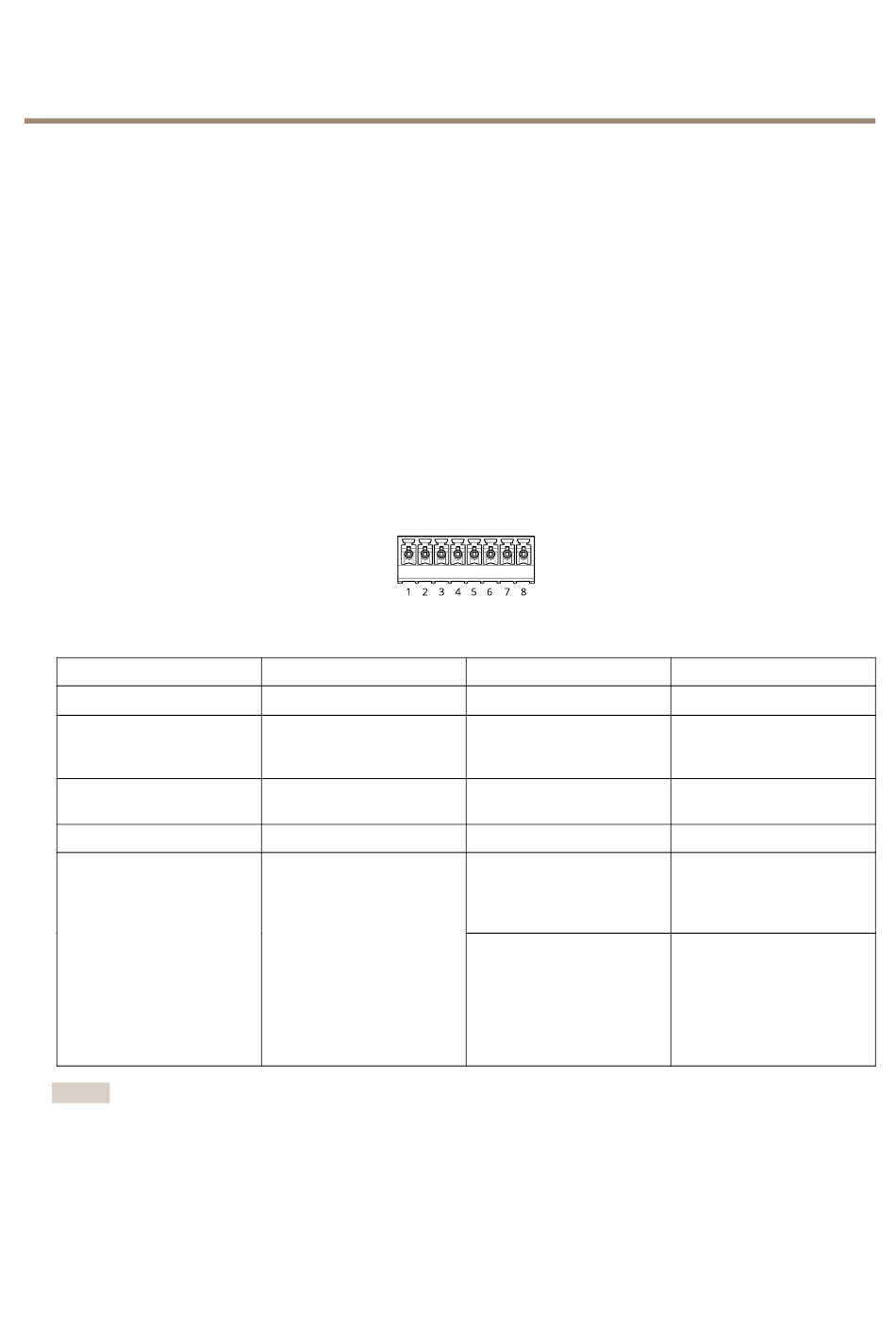

Lesegerätanschluss
Zwei achtpolige Anschlussblöcke für die Kommunikation mit dem Lesegerät (unterstützt die Protokolle RS-485 und Wiegand).
Die angegebene Ausgangsleistung wird von den Ports beider Lesegeräte gemeinsam genutzt. Eine Ausgangsleistung von 500 mA mit
12 V ist somit für alle an den Türcontroller angeschlossenen Lesegeräte reserviert.
Auf der Webseite des Produkts das zu verwendende Protokoll auswählen.
Konfiguriert für RS-485
Funktion
Erdung Gleichstrom (GND)
Gleichstromausgang (+12 V)
RX/TX
TX
Konfigurierbar (Ein- oder
Ausgang)
Wichtig
• Bei Stromversorgung des Lesers über den Controller beträgt die zulässige Kabellänge maximal 200 m.
• Wird der Leser nicht über den Controller versorgt, kann das Kabel bis zu 1000 m lang sein, wenn es folgende Anforderungen
erfüllt: 1 verdrilltes Paar mit Abschirmung, AWG 20-16.
Konfiguriert für Wiegand
Kontakt
1
2
3–4
5–6
7–8
Hinweis
Versorgt das Netzgerät mit
Strom.
Full-Duplex: RX. Half-Duplex:
RX/TX.
Full-Duplex: TX.
Digitaleingang – Zum
Aktivieren an Kontakt 1
anschließen, zum Deaktivieren
nicht anschließen.
Digitaler Ausgang — Bei
Verwendung mit einer
induktiven Last, wie etwa
einem Relais, muss zum Schutz
vor Spannungssprüngen eine
Diode parallel zur Last
geschaltet werden.
23
Technische Daten
0 V Gleichstrom
12 V Gleichstrom, max.
500 mA kombiniert für alle
Lesegeräte
0 bis max. 30 V Gleichstrom
0 bis max. 30 V Gleichstrom,
Open Drain, 100 mA
