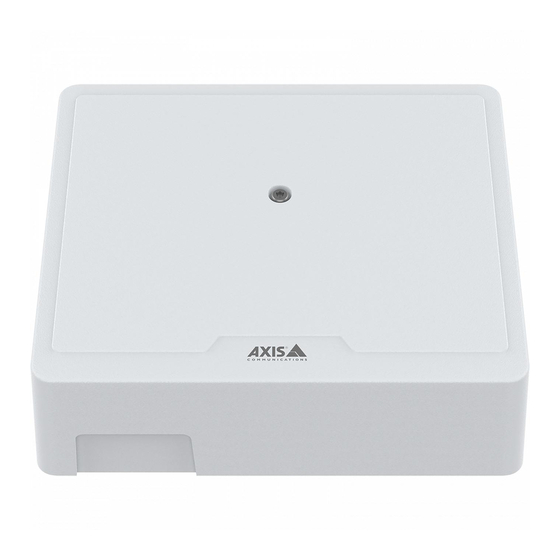

AXIS A1210 Network Door Controller
AXIS A1210-B Network Door Controller
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Axis Communications A1210

  • Seite 1 AXIS A1210 Network Door Controller AXIS A1210-B Network Door Controller Benutzerhandbuch...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Lösungsübersicht ......... . . Erste Schritte .
  • Seite 3: Lösungsübersicht

    Lösungsübersicht Lösungsübersicht Der Netzwerk-Türcontroller kann einfach an ein bestehendes IP-Netzwerk angeschlossen und darüber mit Strom versorgt werden. Besondere Kabel sind nicht erforderlich.
  • Seite 4 Lösungsübersicht Netzwerk-Türcontroller sind mit intelligenten Funktion ausgestattete Geräte, die einfach in Türnähe angebracht werden können. Sie können bis zu zwei Lesegeräte mit Strom versorgen und steuern.
  • Seite 5: Erste Schritte

    Erste Schritte Erste Schritte Das Gerät im Netzwerk ermitteln Mit AXIS IP Utility und AXIS Device Manager die Axis Geräte im Netzwerk ermitteln und ihnen unter Windows® IP-Adressen zuweisen. Beide Anwendungen sind kostenlos und können von axis.com/support heruntergeladen werden. Weitere Informationen zum Zuweisen von IP-Adressen finden Sie unter Zuweisen von IP-Adressen und Zugreifen auf das Gerät. Unterstützte Browser Das Gerät kann mit den folgenden Browsern verwendet werden: ®...
  • Seite 6: Sichere Kennwörter

    Erste Schritte Sichere Kennwörter Wichtig Das voreingestellte Kennwort wird vom Axis Gerät unverschlüsselt über das Netz gesendet. Um das Gerät zu schützen, nach dem ersten Anmelden eine sichere und verschlüsselte HTTPS-Verbindung einrichten und dann das Kennwort ändern. Das Gerätekennwort ist der Hauptschutz für Ihre Daten und Dienste. Produkte von Axis geben keine Kennwortrichtlinien vor, da die Produkte unter den verschiedensten Bedingungen eingesetzt werden.
  • Seite 7: Ihr Gerät Konfigurieren

    Ihr Gerät konfigurieren Ihr Gerät konfigurieren Informationen zur Konfiguration Ihres Geräts finden Sie im AXIS Camera Station Benutzerhandbuch oder in Lösungen von Drittanbietern.
  • Seite 8: Geräteschnittstelle

    Geräteschnittstelle Geräteschnittstelle Um die Geräteschnittstelle zu erreichen, müssen Sie die IP-Adresse des Geräts in einen Web-Browser eingeben. Hinweis Die in diesem Abschnitt beschriebenen Funktionen und Einstellungen werden von Gerät zu Gerät unterschiedlich unterstützt. Hauptmenü anzeigen oder ausblenden. Auf die Hilfe zum Produkt zugreifen. Die Sprache ändern.
  • Seite 9: Zutrittskontrolle

    Geräteschnittstelle Zutrittskontrolle Alarme Gerätebewegung: Diese Option ist standardmäßig aktiviert, um einen Alarm in Ihrem System auszulösen, wenn eine Gerätebewegung des Zugangscontrollers erkannt wird. Gehäuse geöffnet: Diese Option ist standardmäßig aktiviert, um einen Alarm in Ihrem System auszulösen, wenn eine geöffnetes Gehäuse des Zugangscontrollers erkannt wird.
  • Seite 10 Geräteschnittstelle Netzwerk IPv4 Assign IPv4 automatically (IPv4 automatisch zuweisen): Wählen Sie diese Option, damit der Netzwerkrouter dem Gerät automatisch eine IP-Adresse zuweisen kann. Für die meisten Netzwerke empfehlen wir eine automatische Zuweisung der IP-Adresse (DHCP). IP address (IP-Adresse): Geben Sie für das Gerät eine eindeutige IP-Adresse ein. Statische IP-Adressen können innerhalb von isolierten Netzwerken zufällig zugewiesen werden, sofern jede Adresse eindeutig ist.
  • Seite 11 Geräteschnittstelle HTTP-Port: Geben Sie den zu verwendenden HTTP-Port ein. Port 80 oder ein beliebiger Port im Bereich 1024-65535 sind zulässig. Wenn Sie als Administrator angemeldet sind, können Sie auch einen beliebigen Port im Bereich 1-1023 eingeben. Wenn Sie einen Port in diesem Bereich verwenden, erhalten Sie eine Warnung. HTTPS-Port: Geben Si den zu verwendenden HTTPS-Port ein.
  • Seite 12 Geräteschnittstelle Simple Network Management Protocol (SNMP) ermöglicht die Remoteverwaltung von Netzwerk-Geräten. SNMP: Wählen Sie die zu verwendende SNMP-Version. • v1 und v2c: Lese-Community: Geben Sie den Namen der Community mit ausschließlich Lesezugriff auf alle unterstützten SNMP-Objekte an. Der Standardwert ist öffentlich. Schreib-Community: Geben Sie den Namen der Community mit Lese- und Schreibzugriff auf alle unterstützten SNMP-Objekte (außer Objekte mit Nur-Lesezugriff) an.
  • Seite 13: Ca-Zertifikate

    Geräteschnittstelle Zertifikate werden in Netzwerken zum Authentifizieren von Geräten verwendet. Das Gerät unterstützt zwei Zertifikattypen: • Client-/Serverzertifikate Ein Client-/Serverzertifikat identifiziert das Axis Produkt und kann selbstsigniert oder von einer Zertifizierungsstelle (Certificate Authority, CA) ausgegeben worden sein. Ein selbstsigniertes Zertifikat bietet begrenzten Schutz und kann vor Erhalt eines CA-Zertifikats verwendet werden.
  • Seite 14 Geräteschnittstelle IEEE 802.1x verwenden: Wählen Sie diese Option aus, um das IEEE 802.1x-Protokoll zu verwenden. Brute-Force-Angriffe verhindern Blocken: Aktivieren Sie diese Option, um Brute-Force-Angriffe zu blockieren. Ein Brute-Force-Angriff versucht über Trial-and-Error, Zugangsdaten oder Verschlüsselungsschlüssel zu erraten. Blockierdauer: Geben Sie ein, wie viele Sekunden ein Brute-Force-Angriff blockiert werden soll. Blockierbedingungen: Geben Sie die Anzahl der pro Sekunde zulässigen Authentifizierungsfehler ein, bevor blockiert wird.
  • Seite 15 Geräteschnittstelle Benutzer löschen: Löschen Sie einen Benutzer. Der Root-Benutzer kann nicht gelöscht werden. MQTT MQTT (Message Queuing Telemetry Transport) ist ein Standardprotokoll für das Internet der Dinge (IoT). Es wurde für eine vereinfachte IoT-Integration entwickelt und wird in einer Vielzahl von Branchen zum Anschließen von Remote-Geräten mit kleinem Code-Footprint und minimaler Netzwerkbandbreite verwendet.
  • Seite 16 Geräteschnittstelle Thema: Geben Sie das Thema der Standardnachricht ein. Nutzlast: Geben Sie den Inhalt der Standardnachricht ein. Beibehalten: Wählen Sie diese Option, um den Status des Clients bei diesem Thema beizubehalten. QoS: Ändern Sie die QoS-Ebene für den Paketfluss. Nachricht zum letzten Willen und Testament Mit Letzter Wille und Testament (LWT) kann ein Client bei der Verbindung mit dem Broker ein Testament zusammen mit seinen Zugangsdaten bereitstellen.
  • Seite 17 Geräteschnittstelle Abonnement hinzufügen: Klicken Sie darauf, um ein neues MQTT-Abonnement hinzuzufügen. Abonnementfilter: Geben Sie das MQTT-Thema ein, das Sie abonnieren möchten. Themenpräfix des Geräts verwenden: Fügen Sie den Abonnementfilter als Präfix zum MQTT-Thema hinzu. Abonnementart: • Statuslos: Wählen Sie diese Option, um MQTT-Meldungen in statuslose Meldungen zu konvertieren. •...
  • Seite 18 Geräteschnittstelle Berichte • Geräteserver-Bericht anzeigen: Klicken Sie darauf, um Informationen zum Produktstatus in einem Popup-Fenster zu sehen. Das Zugangsprotokoll wird automatisch dem Server-Bericht angefügt. • Bericht zum Geräteserver herunterladen: Klicken Sie, um den Server-Bericht herunterzuladen. Dabei wird eine .zip-Datei mit dem vollständigen Server-Bericht als Textdatei im Format UTF-8 sowie einem Schnappschuss der aktuellen Live-Ansicht erstellt.
  • Seite 19: Wartung

    Geräteschnittstelle Wartung Neustart: Starten Sie das Gerät neu. Dies hat keine Auswirkungen auf aktuelle Einstellungen. Aktive Anwendungen werden automatisch neu gestartet. Wiederherstellen: Setzten Sie die meisten Einstellungen auf die Werkseinstellungen zurück. Anschließend müssen Sie Gerät und Apps neu konfigurieren, nicht vorinstallierte Apps neu installieren sowie Ereignisse und PTZ-Voreinstellungen neu erstellen. Wichtig Die einzigen nach der Wiederherstellung weiterhin gespeicherten Einstellungen sind: •...
  • Seite 20: Weitere Informationen

    Weitere Informationen Weitere Informationen Sicherheit Signierte Firmware Signierte Firmware wird vom Softwarehersteller implementiert, der das Firmware-Image mit einem privaten Schlüssel signiert. Wenn eine Firmware mit dieser Signatur versehen ist, validiert ein Gerät die Firmware, bevor es die Installation der Firmware akzeptiert. Wenn das Gerät feststellt, dass die Integrität der Firmware beeinträchtigt ist, wird die Aktualisierung der Firmware abgelehnt.
  • Seite 21: Technische Daten

    Technische Daten Technische Daten Produktübersicht Netzwerk-Anschluss Position Erdung Relaisbrücke Stromanschluss Relaisanschluss Tür-Verbindung Lesegerätanschluss Zusatzanschluss Externe Anschlüsse 10 Steuertaste Der mit UL gekennzeichnete Text ist nur für Installationen gemäß UL 294 gültig. Bestimmungen zur Konformität mit UL 294 Dieser Abschnitt enthält Informationen und Anweisungen bezüglich der UL-Konformität. Befolgen Sie zusätzlich zu den allgemeinen Informationen und Anweisungen in diesem Handbuch die folgenden Anweisungen, um die UL-Konformität der Installation zu gewährleisten.
  • Seite 22 Technische Daten Dieser Abschnitt enthält Informationen über die Leistungsebenen, die für die UL 294-Konformität erforderlich sind. Funktion Pegel Zerstörungstest Sicherheit Härtetest Notstromversorgung Unterstützte Leser • Für UL 294 wurde die Kompatibilität mit folgenden Lesern von UL geprüft: AXIS A4020-E, AXIS A4120–E und HID Signo 20. Sicherheitsanweisungen •...
  • Seite 23 Technische Daten -40 °C bis +55 °C Normale Verwendung (nicht UL-geprüft) Relative Luftfeuchtigkeit 20 bis 85 % (nicht kondensierend) UL 294 0 °C bis 55 °C, maximale Luftfeuchtigkeit 85 %. Zur Verwendung in UL-gelisteten Gehäusen mit Manipulationsschalter bestimmt. • Verkabelungsanforderungen Es müssen UL-gelistete bzw.
  • Seite 24: Led-Anzeigen

    Technische Daten Gesamtes Leistungsbudget für Peripheriegeräte (Schlösser, Lesegeräte, etc.): 2100 mA bei 12 V über Gleichstrom, 1300 mA bei 12 V über PoE Klasse 4 • E/A-Schnittstelle – E/A-Funktionalität Leser-E/A: Gleichstromausgang: Zwei 12-V-Gleichstrom-Ausgänge, max. 486 mA, 2 x 2 konfigurierbare überwachte Eingänge/Ausgänge (Digitaleingang: 0 bis max.
  • Seite 25: Tasten

    Technische Daten Tasten Steuertaste Die Steuertaste hat folgende Funktionen: • Zurücksetzen des Produkts auf die Werkseinstellungen. Siehe Zurücksetzen auf die Werkseinstellungen auf Seite 31. Anschlüsse Netzwerk-Anschluss RJ45-Ethernetanschluss mit Power over Ethernet Plus (PoE+). UL: Power over Ethernet (PoE) wird von einem UL 294 gelisteten Power over Ethernet IEEE 802.3 AF/802.3at Typ 1 Klasse 3 oder Power over Ethernet Plus (PoE +) IEEE 802.3at Typ 2 Klasse 4 Power Limited Injector geliefert, der 44 bis 57 V Gleichstrom, 15,4 W/30 W liefert.
  • Seite 26 Technische Daten Wichtig • Bei Stromversorgung des Lesers über den Controller beträgt die zulässige Kabellänge maximal 200 m. Nur für Axis Lesegeräte überprüft. • Erfolgt die Stromversorgung des Lesers nicht über den Controller, beträgt die zulässige Datenkabellänge maximal 1000 m, sofern die folgenden Kabelanforderungen erfüllt sind: 1 Twisted Pair geschirmt, AWG 24, Impedanz 120 Ohm. Nur für Axis Lesegeräte überprüft.
  • Seite 27: Tür-Verbindung

    Technische Daten Die Widerstandswerte müssen identisch sein und die möglichen Werte sind 1 kΩ, 2,2 kΩ, 4,7 kΩ und 10 kΩ. Hinweis Es wird empfohlen, verdrillte und geschirmte Kabel zu verwenden. Die Abschirmung an 0 V Gleichstrom anschließen. Tür-Verbindung Ein vierpoliger Anschlussblock für Türüberwachungsgeräte (Digitaleingang). Nur der Türmonitor unterstützt das Überwachen mit Abschlusswiderständen.
  • Seite 28: Zusatzanschluss

    Technische Daten NEIN Schliesser-Kontakt. Max. Stromstärke = 2 A Zum Anschließen von Max. Spannung = Relaisgeräten. Ein 30 V Gleichstrom ausfallsicheres Schloss an NO und Erdung Gleichstrom anschließen. Sofern die Brücken nicht verwendet werden, sind die beiden Relaiskontakte galvanisch von der übrigen Schaltung getrennt.
  • Seite 29: Externer Anschluss

    Technische Daten Funktion Kon- Hinweise Technische Daten takt Erdung 0 V Gleichstrom Gleichstrom Gleichstromaus- Darf für die Stromversorgung von Zusatzgeräten verwendet werden. Max. 12 V DC gang Hinweis: Dieser Kontakt darf nur für den Stromausgang verwendet Maximale Last = werden. 50 mA insgesamt 3–4 Konfigurierbar...
  • Seite 30: Stromanschluss

    Technische Daten Funktion Kontakt Hinweise Technische Daten Erdung Gleichstrom 0 V Gleichstrom ALARM Digitaleingang – zum Aktivieren an Kontakt 1 0 bis max. 30 V Gleichstrom anschließen; zum Deaktivieren nicht anschließen. Stromanschluss 2-poliger Anschlussblock für die Gleichstromversorgung. Verwenden Sie eine mit den Anforderungen für Schutzkleinspannung (SELV) kompatible Stromquelle mit begrenzter Leistung (LPS) mit einer Nennausgangsleistung von ≤100 W oder einem dauerhaft auf ≤5 A begrenzten Nennausgangsstrom.
  • Seite 31: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung Zurücksetzen auf die Werkseinstellungen Wichtig Das Zurücksetzen auf die Werkseinstellungen muss mit Umsicht durchgeführt werden. Beim Zurücksetzen auf die Werkseinstellungen werden alle Einstellungen einschließlich der IP-Adresse zurückgesetzt. So wird das Produkt auf die werksseitigen Standardeinstellungen zurückgesetzt: 1. Trennen Sie das Produkt von der Stromversorgung. 2.
  • Seite 32: Technische Fragen, Hinweise Und Lösungen

    Fehlerbehebung Wichtig Stellen Sie sicher, dass das Gerät während der Aktualisierung an die Stromversorgung angeschlossen ist. Hinweis Beim Aktualisieren mit der aktuellen Firmware im aktiven Track werden auf das Gerät die neuesten verfügbaren Funktionen versorgt. Lesen Sie vor der Aktualisierung der Firmware stets die entsprechenden Aktualisierungsanweisungen und Versionshinweise dazu.
  • Seite 33: Support

    Fehlerbehebung Vom Browser aus ist kein Zugriff auf das Gerät möglich Anmeldung nicht möglich Stellen Sie bei aktiviertem HTTPS sicher, dass beim Anmelden das korrekte Protokoll (HTTP oder HTTPS) verwendet wird. Möglicherweise müssen Sie manuell http oder https in die Adressleiste des Browsers eingeben.
  • Seite 34 Benutzerhandbuch Ver. M1.14 Datum: Januar 2023 © Axis Communications AB, 2022 - 2023 Art.-Nr. T10181041...
