CSM 2000 Serie

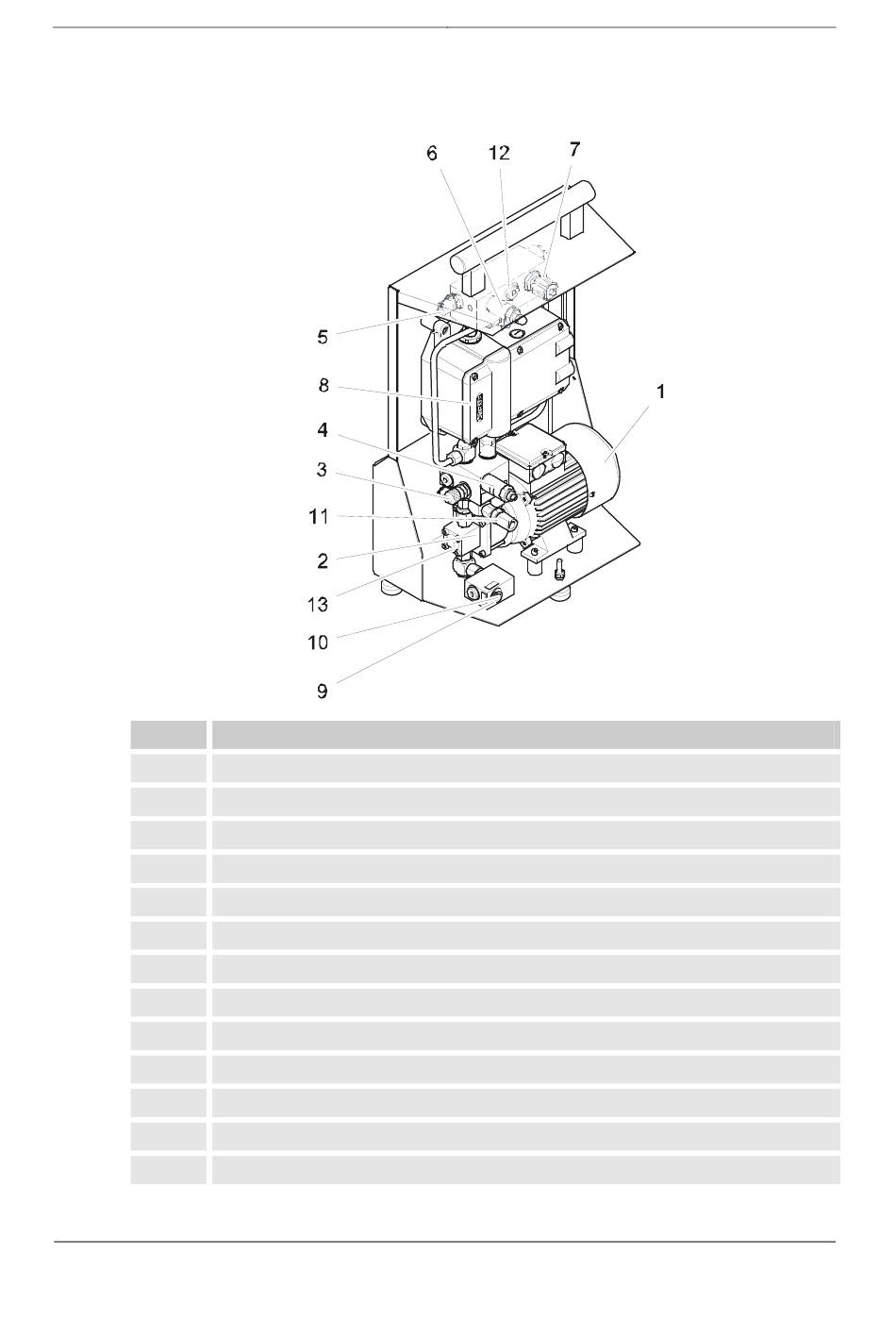

CSM Bestandteile
Pos. Bezeichnung
1 Elektromotor
2 Zahnradpumpe (gemäß Bestellung mit oder ohne Leckölanschluss)
3 Messanschluss 1
4 Druckbegrenzungsventil (30 bar)
5 Messanschluss 2
6 Vorspannventil
7 Drosselventil
8 ContaminationSensor CS2000 Serie
9 Saugsieb, 400 µm
10 Sauganschluss (IN)
11 Rücklaufanschluss (OUT)
12 AquaSensor 1000 (Optional)
13 Leckölanschluss (LEAKAGE) (nur bei CSM2x30-2 ...)
