6 | Mechanische Installation
Der Kondensatstutzen muss an der aktuellen Montageposition immer an der
tiefsten Stelle des Ventilatorgehäuses liegen.
Für die Montage (Anschweissen) des Kondensatstutzens wird der jeweilige
Stopfen entfernt.
• Abflussrohr (Aussendurchmesser 20 mm) mit Kondensatstutzen (Typ V)
verschweissen
• Abflussrohr an Siphon anschliessen.
6.4.1 Berechnung und Ausführung des Siphons
Erforderliche Siphon- und Einbauhöhe

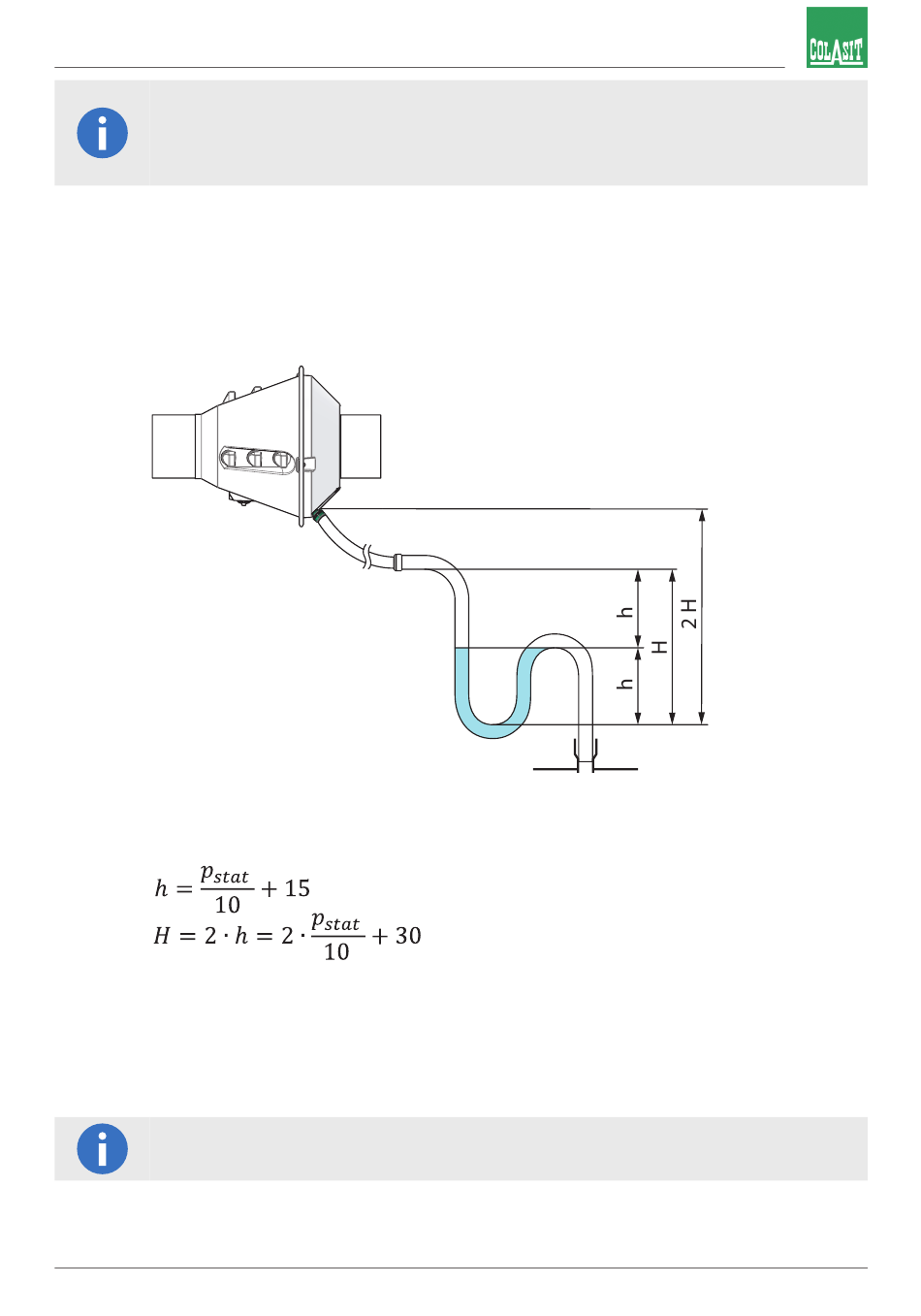

Abb. 24: Siphon- und Einbauhöhe
Berechnungsformel mit
SI-Masseinheiten:
Siphonhöhe h [mm]:
Mindestens 1/10 des maximalen, statischen Ventilator-Drucks p
Höhenunterschied zwischen Kondensatstutzen und Siphonüberlauf:
Wird die Siphonhöhe „h" nicht eingehalten, läuft das Kondensat nicht ab und ge-
langt in den Ventilator.
Bei Planung und Montage des Siphons auf eine minimale Einbauhöhe von 2 x H
achten.
34 / 72
_
Kap. 4.3.4 [} 23].
Legende:
h = min. Siphonhöhe [mm]
p = statischer Druck Ventilator [Pa]
stat
H = Einbauhöhe [mm]
Betriebsanleitung CRDV-R 200-315 | Version 1.0-de
[Pa].
stat
