MONTAGEANLEITUNG
1
Führen Sie die Aufnahmemuttern der Seilhalterung in die dafür vorgesehenen Nuten der Leuchtenkörper
2
Schieben Sie die Schutzscheiben für die LED - bzw. T-5 Segmente in die Führungsnuten der Leuchtenkörper
Verschrauben Sie den hinteren Gehäusedeckel mit dem Leuchtenkörper.
3
Schrauben in die äußeren und die 3,5 mm Schrauben in die inneren Gewindelöcher geschraubt werden.
Montieren Sie nun die mitgelieferten LED-Leuchtenaufnahmen (Montagewinkel). Diese werden einfach in die dafür vorgesehenen
4
Führungsnuten geschoben, bzw. eingeschwenkt.
5
Verschrauben Sie den vorderen Gehäusedeckel mit dem Leuchtenkörper.
Führen Sie zuvor die Kabel der LED - bzw. T-5 Segmente aus der vorgesehenen Kabelöffnung heraus.
Schieben Sie nun die Montagewinkel zur Auflage der gewünschten zusätzlichen mittleren LED Leuchten (nicht im Lieferumfang enthalten)
an die entsprechende Position.
!
Wir empfehlen dringend zur Sicherheit, die Schutzfolien der Klebebänder zu entfernen und dann erst Ihre Leuchten
auf den Montagewinkeln zu platzieren.
6
Die Zuleitungen / Kabel der eingesetzten LED-Leuchten können Sie aus der dafür vorgesehenen J-Öffnung der Gehäusedeckel ausführen.

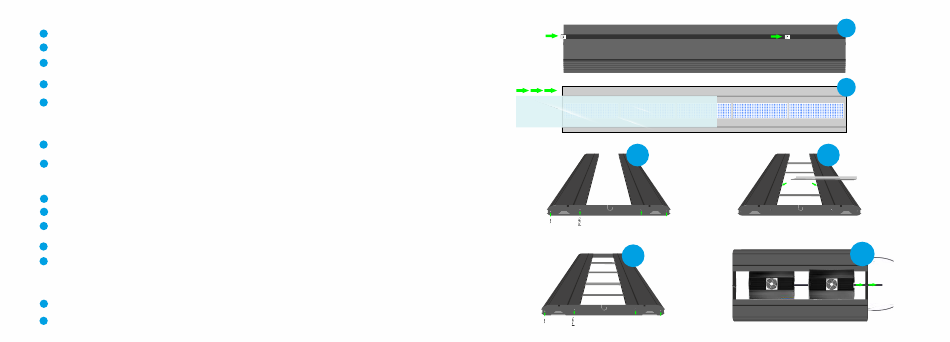

ASSEMBLY / MOUNTING INSTRUCTIONS
Insert the retaining nuts for the suspension kit into the grooves of the lighting body.
1
2
Slide the splash shields into the grooves of the lighting body.
3
Screw the rear endplate to the fixture body.
When doing so, make sure that the smaller 2.9 mmscrews are screwed into the
outer threaded holes and the 3.5 mm screws into the inner threaded holes.
4
Now fit the supplied LED light holders (mounting brackets). These are simply pushed into the grooves provided.
Screw the front housing cover to the lighting body.
Make sure that the thinner screws are used for the outer holes and the larger
5
screws for the inner holes.
Now slide the mounting brackets or your LED fixture in the desired position or add another pair of mounting brackets for
additional LED fixtures
For safety reasons, we strongly recommend that you remove the protective film from the adhesive tapes and only then place your lights
!
on the mounting brackets.
6
The cables of your LED lights can be routed out of the central J slot of the endplates.
Achten Sie dabei darauf, dass die kleineren 2,9 mm
3
5
1
2
4
6
