Tunstall 19 0704 00 Kurzanleitung

Ruftaster mit Steckvorrichtung, Best.-Nr. 19 0704 00
Rote Ruftaste mit Beruhigungslicht und integriertem Findelicht
als LED. Das Beruhigungslicht leuchtet, sobald ein Ruf ausgelöst
wird. Eine Steckbuchse zum Anschluss eines Birntasters oder
eines anderen steckbaren Rufgeräts.
Anschluss an Terminal, Displaymodul oder Ruf-/Anwesenheits‐
kombination Bus (RAB).
Abmessungen (HxBxT): ca. 71 x 71 x 20 mm
Gewicht inkl. Zentralplatte und Rahmen: ca. 55 g
Ruhestromaufnahme: 9,1 mA (ohne Beschaltung der Steckvor‐
richtung)
Maximale Stromaufnahme: 18,5 mA (ohne Beschaltung der
Steckvorrichtung)
Hinweis! Die vollständige Installation des Systems ist
im Technischen Handbuch beschrieben.
Vorsicht! Elektrostatisch gefährdete Bauteile
Die Leiterplatte enthält elektrostatisch gefährdete Bau‐
teile. Vermeiden Sie deshalb eine direkte Berührung.

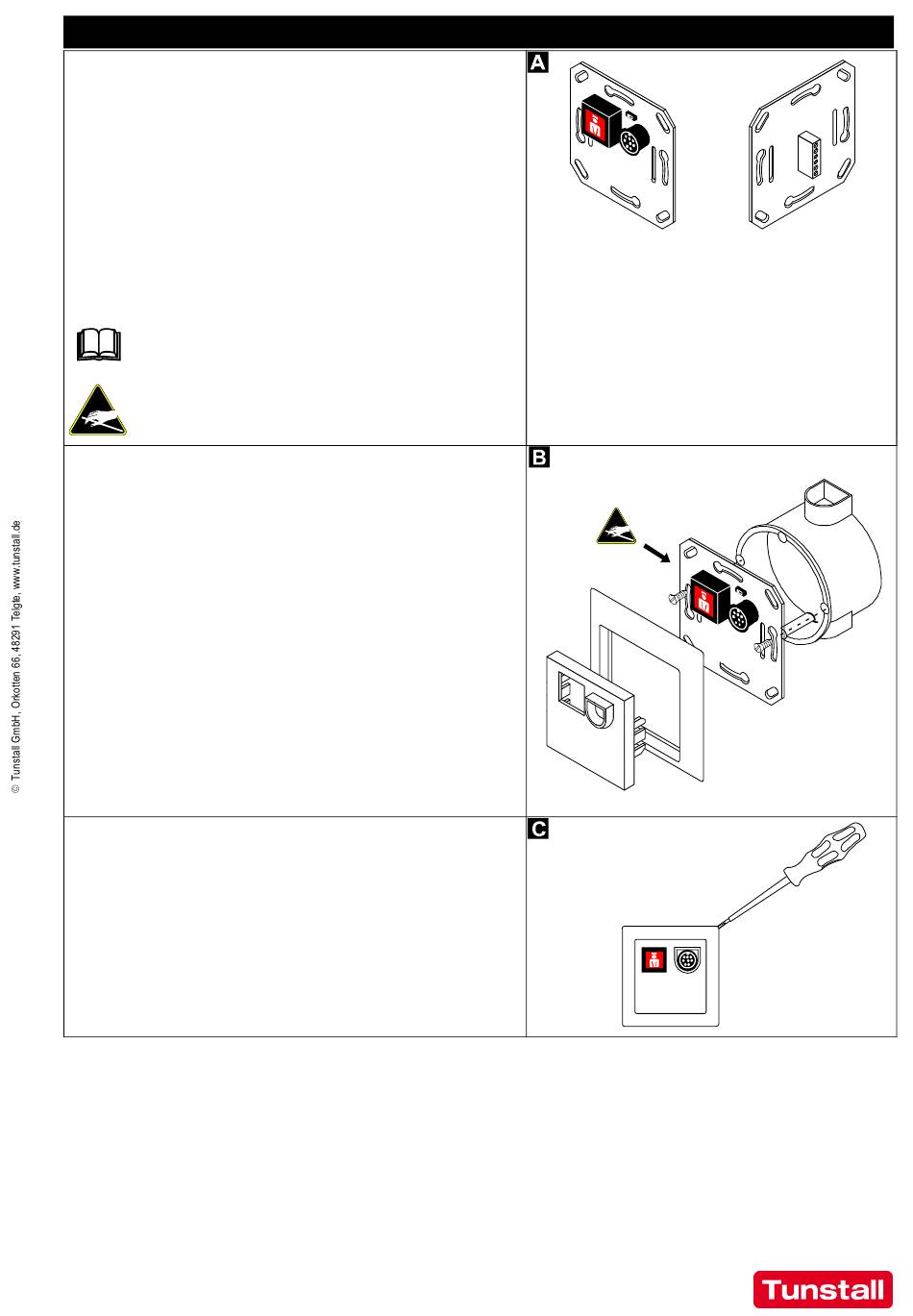

Montage
Wandmontage auf einteilige Einbaudose.
1. Anschlusskabel auf geeignete Länge abmanteln. Kabelschirm
und Beidraht bis zum Kabelmantel entfernen.
2. Wenn Sie den Taster an ein Terminal, Best.-Nr. 19 0700 x0,
oder Displaymodul, Best.‐Nr. 19 0700 80, oder eine RAB,
Best.-Nr. 19 0701 00 anschließen wollen, schließen Sie das
Anschlusskabel gemäß Abb. D an der Anschlussklemme 7
an.
3. Wenn Sie den Taster an ein Terminal, Best.-Nr. 10 0700 x0,
oder Displaymodul, Best.‐Nr. 10 0700 8x, oder eine RAB,
Best.-Nr. 10 0701 x0 anschließen wollen, schließen Sie das
Anschlusskabel gemäß Abb. E an der Anschlussklemme 7
an.
4. Taster 4 mit den Schrauben 3 der Einbaudose auf der
Einbaudose 5 anschrauben.
5. Zentralplatte 1 in den Rahmen 2 einlegen.
6. Zentralplatte 1 zusammen mit Rahmen 2 auf den Taster
aufdrücken, bis sie hörbar beidseitig einrastet.
Demontage
1. Rahmen 2 und Zentralplatte 1 zusammen mit einem
Schraubendreher von der Wand abhebeln, siehe Abb. C.
2. Schrauben 3 der Einbaudose lösen und Taster 4 von der
Einbaudose abnehmen.
3. Anschlusskabel von der Anschlussklemme von der Rückseite
des Tasters 4 abschrauben.
00 8804 10, 10/12 (Rev. 2.0)
4 Frontseite
1* Zentralplatte für 1 Taste & 1 Steckvorrich‐
tung, Best.-Nr. 19 9201 04
2* Rahmen, Innenmaß: 55 x 55 mm
3* Schrauben der Einbaudose
4 Ruftaster mit Steckvorrichtung
5* Einbaudose, 1‐teilig
6 DIP-Schalter oder Jumper
7 Anschlussklemme
* Nicht im Lieferumfang enthalten.
1*
1
6
7
4 Rückseite
6
3*
3*
4
2*
1*
2*
5*
