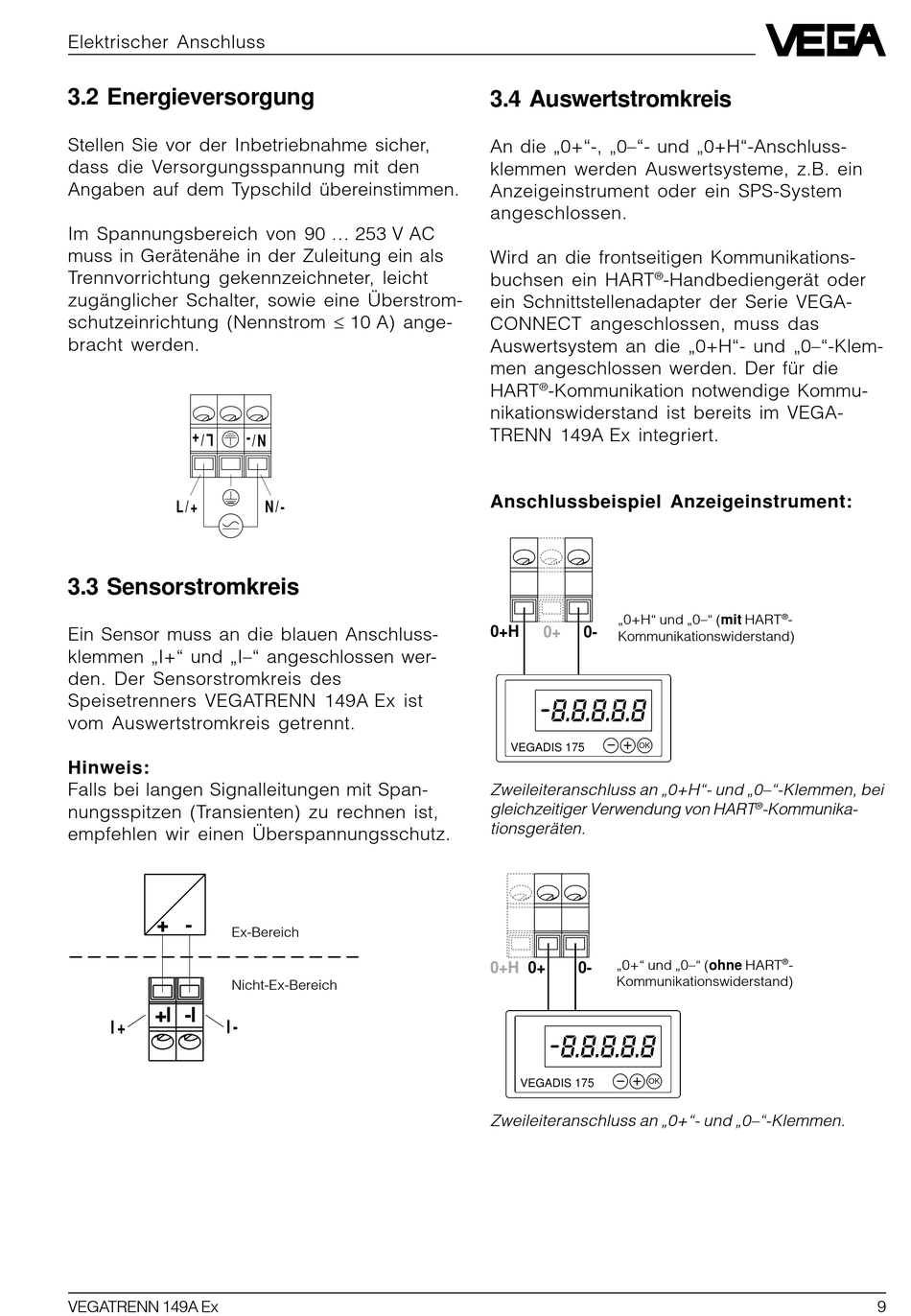

Elektrischer Anschluss

3.2 Energieversorgung

Stellen Sie vor der Inbetriebnahme sicher,
dass die Versorgungsspannung mit den
Angaben auf dem Typschild übereinstimmen.
Im Spannungsbereich von 90 ... 253 V AC
muss in Gerätenähe in der Zuleitung ein als
Trennvorrichtung gekennzeichneter, leicht
zugänglicher Schalter, sowie eine Überstrom-
schutzeinrichtung (Nennstrom £ 10 A) ange-
bracht werden.
L / +

3.3 Sensorstromkreis

Ein Sensor muss an die blauen Anschluss-
klemmen „I+" und „I–" angeschlossen wer-
den. Der Sensorstromkreis des
Speisetrenners VEGATRENN 149A Ex ist
vom Auswertstromkreis getrennt.
Hinweis:
Falls bei langen Signalleitungen mit Span-
nungsspitzen (Transienten) zu rechnen ist,
empfehlen wir einen Überspannungsschutz.
Ex-Bereich
Nicht-Ex-Bereich
+I -I
I -
I +
VEGATRENN 149A Ex
N / -

3.4 Auswertstromkreis

An die „0+"-, „0–"- und „0+H"-Anschluss-
klemmen werden Auswertsysteme, z.B. ein
Anzeigeinstrument oder ein SPS-System
angeschlossen.
Wird an die frontseitigen Kommunikations-
®
buchsen ein HART
ein Schnittstellenadapter der Serie VEGA-
CONNECT angeschlossen, muss das
Auswertsystem an die „0+H"- und „0–"-Klem-
men angeschlossen werden. Der für die
HART ® -Kommunikation notwendige Kommu-
nikationswiderstand ist bereits im VEGA-
TRENN 149A Ex integriert.
Anschlussbeispiel Anzeigeinstrument:
„0+H" und „0–" (mit HART
0+H 0+ 0-
Kommunikationswiderstand)
OK
VEGADIS 175
Zweileiteranschluss an „0+H"- und „0–"-Klemmen, bei
gleichzeitiger Verwendung von HART
tionsgeräten.
„0+" und „0–" (ohne HART
0+H 0+ 0-
Kommunikationswiderstand)
OK
VEGADIS 175
Zweileiteranschluss an „0+"- und „0–"-Klemmen.
-Handbediengerät oder
®
-
®
-Kommunika-
® -
