Kapego DMX 512 DRIVER Bedienungsanleitung Seite 7

7.2. Anschluss des DMX 512 Signals
- Das Kabel des DMX Signals ist STP, Achten sie beim Löten auf die Polung des DMX da auch
hier + und – Pol vorhanden sind. Verbinden sie die entsprechenden Pole auch GND mit den
entsprechend aufgezeichneten Polen am Driver
- An die andere Seite des Kabels schließen sie bitte ein DMX Steuergerät an, zum Beispiel mit
den bei ihrem Händler erhältlichen DMX zu RJ Adaptern.
7.3. Den Stromverbrauch kalkulieren.
Dieses Produkt unterstütz einen großen Voltbereich (DC 6 – 25V) Der entsprechende Strom current
ist 5A pro Kanal. Achten sie deshalb darauf, dass der maximale Strom sich mit der Voltzahl ändert.
12V entspricht 180W max
24V entspricht 360W max
8. DMX 512 Adresseingabe

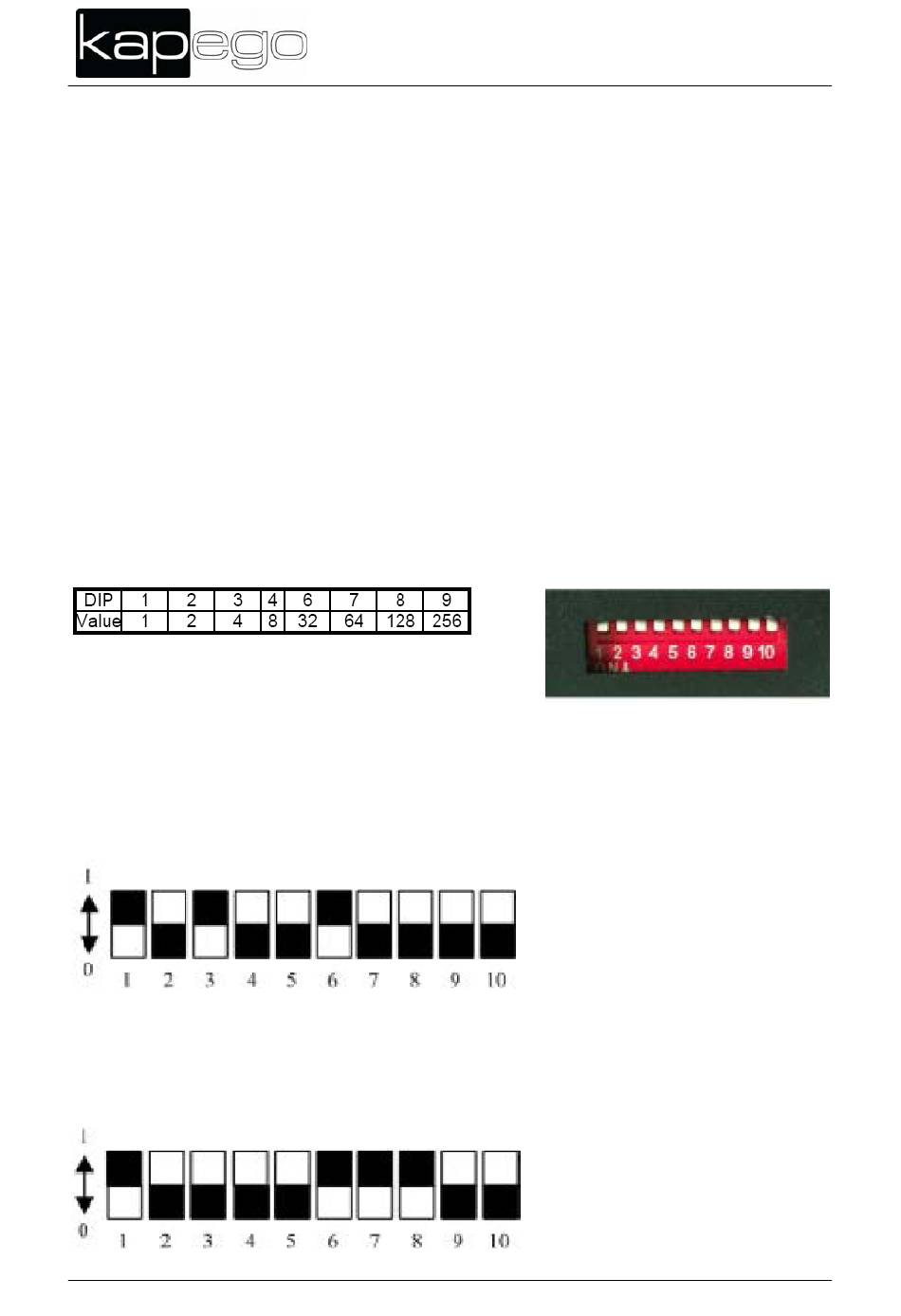

Mit dem Dipswitch Terminal kann am Driver die DMX Adresse nach dem binären System eingestellt
werden. Die Dipswitches entsprechen jeweils bestimmten Werten. Die Summe aus diesen Werten
entspricht der DMX Adresse.
Dipswitch 10 hat in diesem Fall keine Funktion!
Beispiel 1:
Setzen sie den Dipswitch 6, 3 und 1 auf ON, die anderen bleiben OFF.
Die Werte der Dipswitches zur Summe addiert ergeben dann folgende Rechnung:
32 + 4 + 1 = 37. Entsprechend ist die Startadresse 37
Beispiel 2:
Setzen sie den Dipswitch 8, 7, 6 und 1 auf ON, die anderen bleiben OFF.
Die Werte der Dipswitches zur Summe addiert ergeben dann folgende Rechnung:
128 + 64 + 32 + 1 = 225. Entsprechend ist die Startadresse 225.
D M X 5 1 2 D R I V E R
7 / 11
