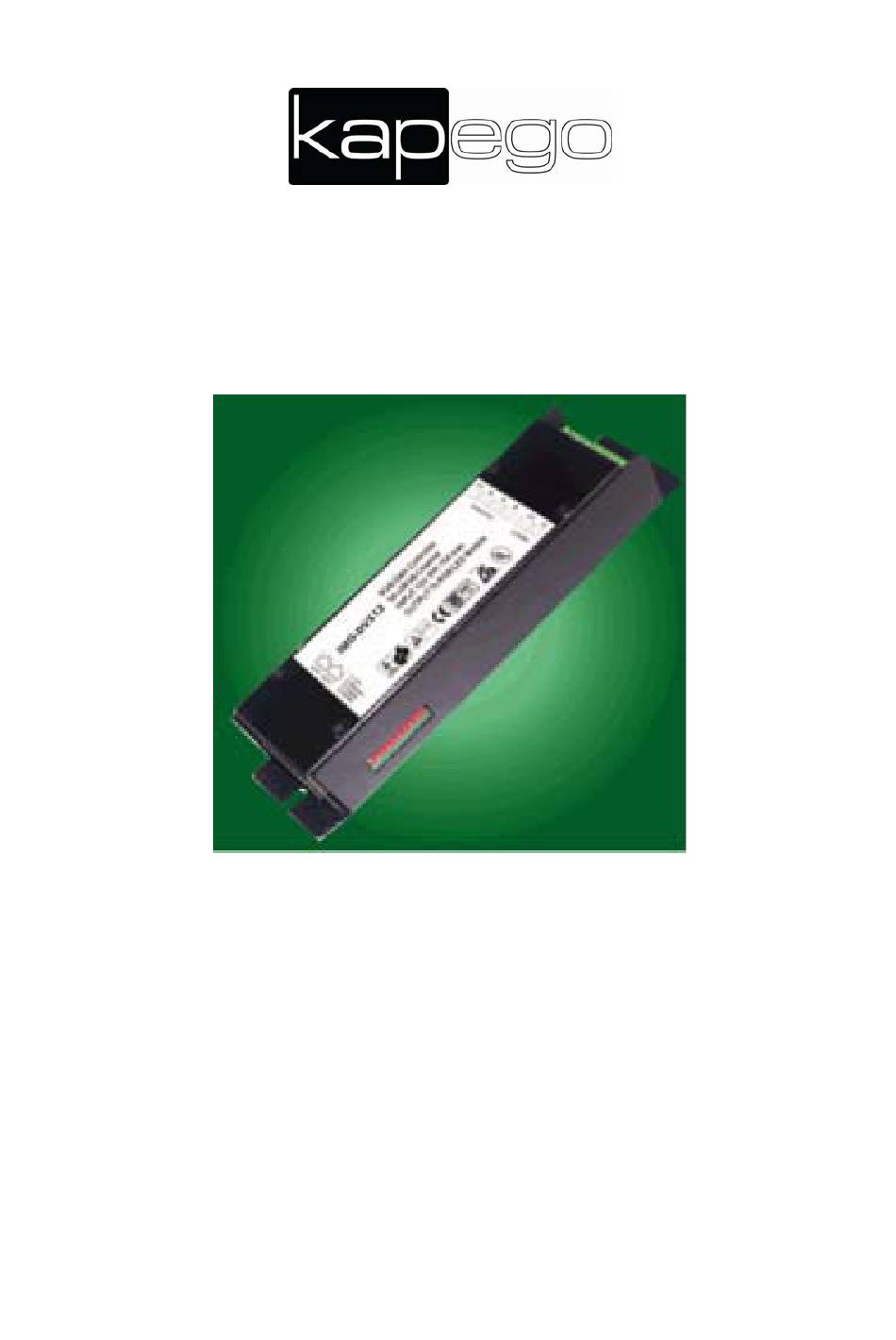

- Seite 1 B E D I E N U N G S A N L E I T U N G DMX 512 DRIVER...
- Seite 2 D M X 5 1 2 D R I V E R Inhaltsverzeichnis Sicherheitshinweise ......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Zusammenfassung .......................... 4 Vorteile ............................. 4 ...
- Seite 3 D M X 5 1 2 D R I V E R 1. Sicherheitshinweise • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile.
- Seite 4 D M X 5 1 2 D R I V E R ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen.
- Seite 5 D M X 5 1 2 D R I V E R 5. Internes Block Diagramm 6. Beschreibung (1) DMX Signal Eingang RJ11 (2) DMX Signal Ausgang RJ11 (3) Adresseingabefeld (4) Ausgangs Interface (5) Stromeingang 6.1. Interface Beschreibung DMX Signal Interface Adresseingabefeld Sie können die genauen Informationen des Adresse Eingebens auf Seite 7 finden.
- Seite 6 D M X 5 1 2 D R I V E R Achtung!: Achten sie darauf, dass sie bei einem RGB Gerät die Anode auf V+ anschließen und die Farben RGB Kathode jeweils auf die Zugehörigen Anschlüsse RGB. Wenn sie mehrere Einzelfarben anschließen wollen, jmüssen sie alle Anoden zusammen auf V+ an klemmen und die Kathode jeweils auf die Zugehörige Farbe.
- Seite 7 D M X 5 1 2 D R I V E R 7.2. Anschluss des DMX 512 Signals Das Kabel des DMX Signals ist STP, Achten sie beim Löten auf die Polung des DMX da auch hier + und – Pol vorhanden sind. Verbinden sie die entsprechenden Pole auch GND mit den entsprechend aufgezeichneten Polen am Driver An die andere Seite des Kabels schließen sie bitte ein DMX Steuergerät an, zum Beispiel mit den bei ihrem Händler erhältlichen DMX zu RJ Adaptern.
- Seite 8 D M X 5 1 2 D R I V E R 9. Wichtige Hinweise zur Installation und Benutzung Grundsätzliches: Die Eingangsstromversorgung sollte nicht übermäßig mehr sein, als das Geräte verkraftet. Benutzen sie das Gerät nicht überladen Installationsplatz und Umgebung Der Driver kann nicht eingesetzt werden in heißer oder feuchter Umgegbung Um die Hitze ab zu transportieren empfehlen wir folgende Möglichkeiten Eingebaut in zirkulierender Luft...
- Seite 9 D M X 5 1 2 D R I V E R 9.2. Signalverlegung Die Signallinie ist nach links und rechts verlinkt sie sollte aber einem Bus entsprechen Und einen Signal Terminator am Ende besitzen. Hier ist das Signal zu nah am Stromkabel so sollte sie weit genug weg sein! 9 / 11...
- Seite 10 D M X 5 1 2 D R I V E R Problembehebung Das Stromkabel ist nicht richtig Verbinden sie das Stromkabel Alle Lampen sind aus angeschlossen neu und wechseln sie ggf. das Netzteil. Lampen Anschluss ist nicht gut Verbinden sie den Anschluss verbunden Signalkabel nicht gut verbunden Verbinden sie den Anschluss...
- Seite 11 D M X 5 1 2 D R I V E R Importeur: B&K Braun GmbH Industriestraße 1 D-76307 Karlsbad-Ittersbach www.bkbraun.com info@bkbraun.com 11 / 11...
