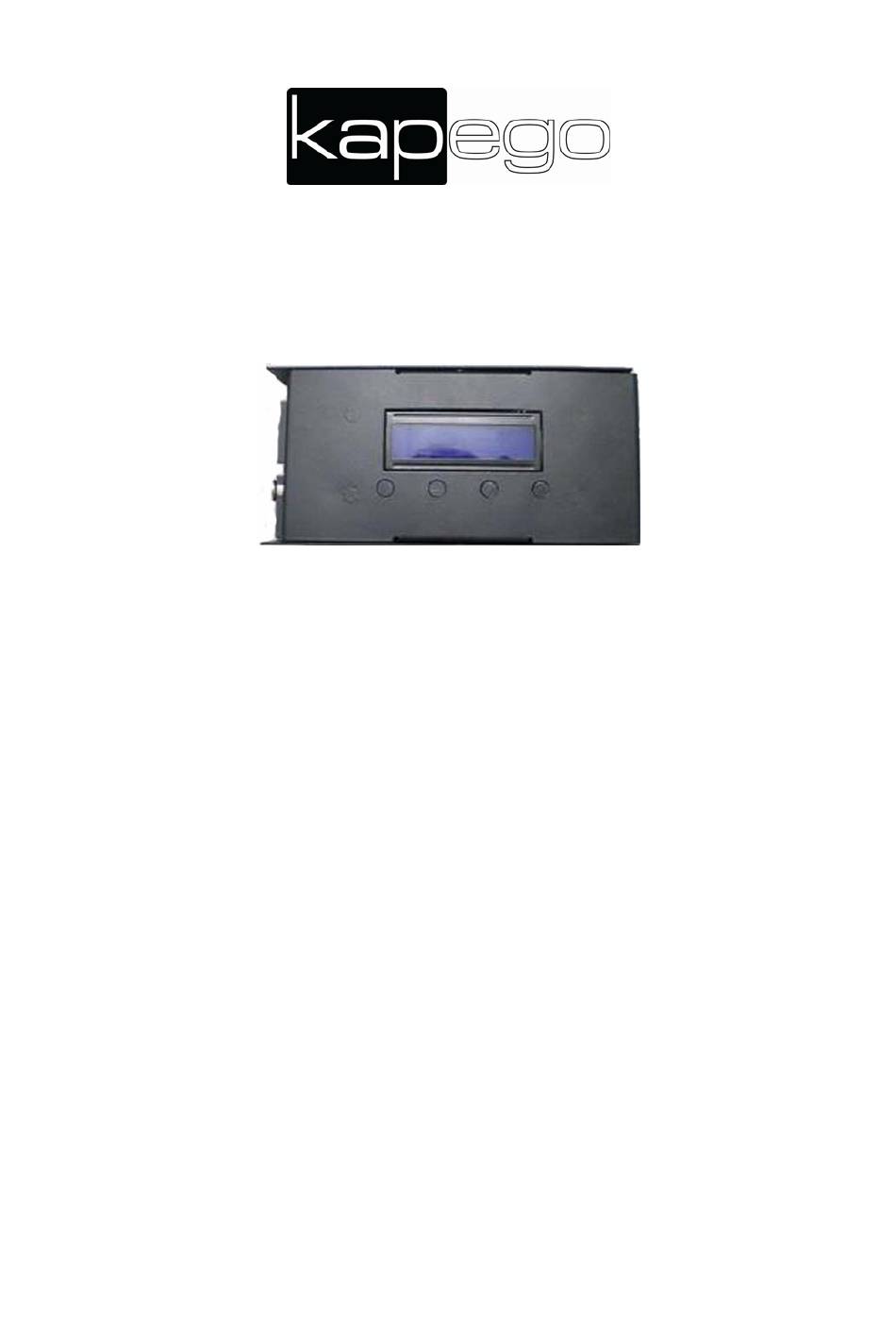

- Seite 1 B E D I E N U N G S A N L E I T U N G Uni - Control...
- Seite 2 K A P E G O U N I - C O N T R O L Inhaltsverzeichnis Sicherheitshinweise........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Frontansicht..........................4 2.1. Anschlussseite ........................4 Bedienungsanleitung ........................5 3.1. Menü...
- Seite 3 K A P E G O U N I - C O N T R O L 1. Sicherheitshinweise • Dieses Gerät ist für die Verwendung in geschlossenen Räumen und im Freien vorgesehen. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. •...
- Seite 4 K A P E G O U N I - C O N T R O L Eigenmächtige Veränderungen am Gerät sind aus Sicherheitsgründen verboten! Eine Verwendung des Kapego Uni Control, die von der in dieser Bedienungsanleitung beschriebenen Verwendung abweicht, kann zu Schäden am Gerät führen. In diesem Fall erlischt der Garantieanspruch.
- Seite 5 K A P E G O U N I - C O N T R O L 3. Bedienungsanleitung Schließen sie wie folgt an das Gerät an. Verbinden sie die 4 Kabel, die mit R;G;B und V+ bezeichnet sind entsprechend der Gerätebeschriftung auf dem Uni Control an Verbinden sie an ihren Stromanschluss ein entsprechendes Schaltnetzteil.
- Seite 6 K A P E G O U N I - C O N T R O L SET UP MASTER DIM 000﹪--100﹪ Manuelle Dimmung 0-100% Diese Einstellung überschreibt alle internen Programme und den max. Output, des Dimmerkanals, im DMX Mode. SETUP RED Legt die maximale Intensität der Farbe ROT von 0-100% fest Diese Einstellung überschreibt die internen Programme und den DMX Steuerkanal.
- Seite 7 K A P E G O U N I - C O N T R O L SOFTWARE VERSION Zeigt den aktuellen Stand der Software an 3.1.2. DMX Setup Hier können sie die DMX Adresse und den Modus einstellen. Drücken sie ENTER. Mode blinkt, per UP/DOWN Tasten können sie jetzt den gewünschten Steuermodus einstellen.
- Seite 8 K A P E G O U N I - C O N T R O L DMX MODE 3 Kanal Wert Funktion 0-255 ROT: 0 = AUS, 1-255 = DIMMER 1-100% OUTPUT 0-255 GRÜN: 0 = AUS, 1-255 = DIMMER 1-100% OUTPUT 0-255 BLAU: 0 = AUS, 1-255 = DIMMER 1-100% OUTPUT DMX MODE 4...
- Seite 9 K A P E G O U N I - C O N T R O L DMX MODE 6 (Kombatibilitätsmodus) Kanal Wert Funktion 0-255 ROT: 0 = AUS, 1-255 = DIMMER 1-100% OUTPUT 0-255 GRÜN: 0 = AUS, 1-255 = DIMMER 1-100% OUTPUT 0-255 BLAU: 0 = AUS, 1-255 = DIMMER 1-100% OUTPUT 0-255...
- Seite 10 K A P E G O U N I - C O N T R O L 3.1.4. Sound mode Bestätigen sie mit ENTER um in den Sound Mode zu gelangen. Drücken sie ENTER um auszuwählen welchen Wert sie ändern wollen, mit UP/DOWN können sie die Werte ändern. Mit ESC verlassen sie das Untermenü.
- Seite 11 K A P E G O U N I - C O N T R O L 4. IR Mode Drücken sie ON/OFF um den IR Modus zu aktivieren und das Gerät mit der Fernbedienung zu steuern. 4.1. IR RGB Einstellung Wenn sie die folgenden Tasten benutzen um die Helligkeit für Rot Grün und Blau einzustellen Sehen sie auf dem Display des Controllers folgendes: Stellen sie nun die Helligkeit nach belieben ein...
- Seite 12 K A P E G O U N I - C O N T R O L Sehen sie im Display ihres Controllers folgendes: Stellen sie nun ihr gewünschtes Programm ein und die gewünschte Geschwindigkeit 4.3. IR Music control Wenn sie die folgenden Tasten benutzen um die Sound to Light Programme zu wählen Sehen sie folgendes im Display ihres Controllers: Drücken sie die Sound Taste um die Sound to Light Funktion zu aktivieren.
- Seite 13 K A P E G O U N I - C O N T R O L 5. Technische Daten Stromversorgung: 12V/ 24V DC Leistungsaufnahme: Max 10A Grösse (LxBxH): 275 x 280 x 455mm DMX Eingang: 3pin XLR male socket DMX Ausgang: 3pin XLR female socket DMX Pinbelegung:...
- Seite 14 K A P E G O U N I - C O N T R O L Importeur: B&K Braun GmbH Industriestraße 1 D-76307 Karlsbad-Ittersbach www.bkbraun.com info@bkbraun.com 14 / 14...
