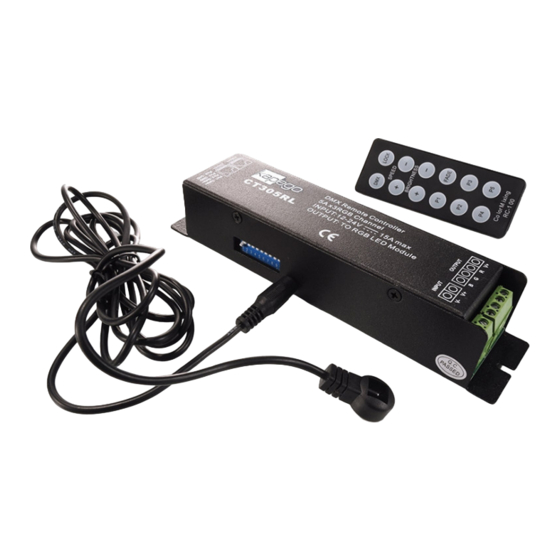

Kapego DMX 512 Driver 3 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DMX 512 Driver 3:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
KAPEGO DMX 512 Driver 3
ItemNo.: 843248
V1.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kapego DMX 512 Driver 3

Inhaltszusammenfassung für Kapego DMX 512 Driver 3

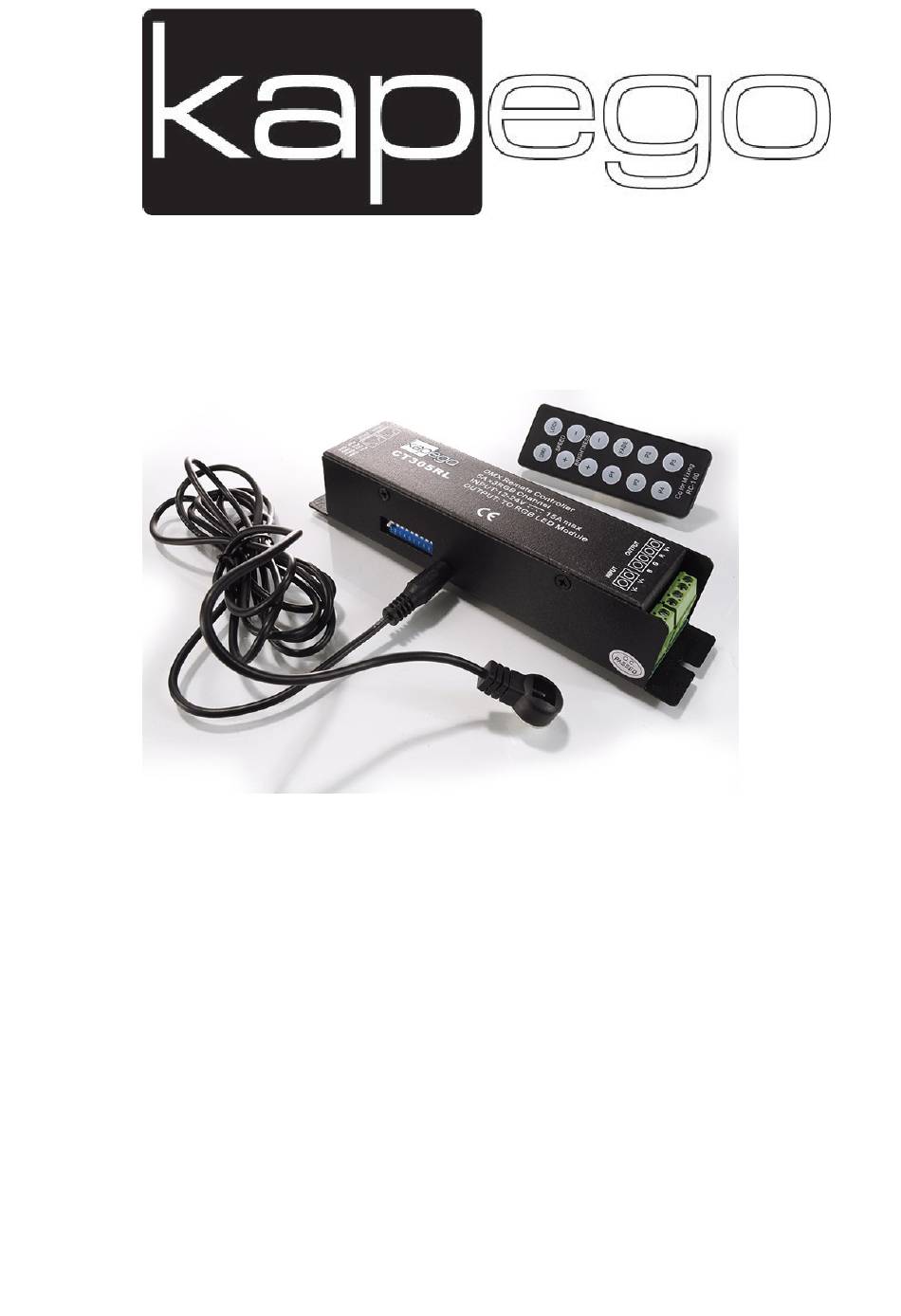

  • Seite 1 Bedienungsanleitung KAPEGO DMX 512 Driver 3 ItemNo.: 843248 V1.0...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise ..........................3 Hinweise ..............................3 ACHTUNG! ............................... 4 2. Einleitung .............................. 4 3. Lieferumfang ............................4 4. Technische Daten ..........................5 5. Funktionen ............................6 6. Bedienung.............................. 6 DMX Control Modus (DMX Adressierung) ................... 6 OUTPUT ..............................6 Grundsätzliches ............................

  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) konzipiert. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Um Feuer und Stromschläge zu verhindern, schützen Sie das Gerät vor Feuchtigkeit.

  • Seite 4: Achtung

    Vielen Dank für den Kauf unseres Produkts. Prüfen sie die Verpackung sowie das Produkt auf Transportschäden*. Lesen sie die Bedienungsanleitung aufmerksam durch, bevor sie den Kapego DMX 512 Driver 3 in Betrieb nehmen. Das Gerät dient als Signalkanal Dimmer. Bis zu einer maximalen Belastung von 5A sind für einen einzelnen Ausgang/Kanal erlaubt.

  • Seite 5: Technische Daten

    4. Technische Daten Spannungsversorgung 12-24V DC ( 2-pin Connector V-,V+) Leistung 4-pin Connector (V+, CH1,CH2,CH3) PWM Signal 5A / Kanal -> 60W/12V DC ges. 5A x3Kanäle = max. 15A/180W 5A / Kanal -> 120W/24V DC ges. 5A x3Kanäle = max. 15A/360W Schutzklasse IP20 Protokoll...

  • Seite 6: Funktionen

    5. Funktionen DMX512-Steuerungen nach USITT Standard • Der Kapego DMX 512 Driver 3 hat eine maximale Leistung von max.15A/360W • Einfache DMX Adressierung über DIP-Schalter (seitlich am Gerät) • Steuerung wahlweise über DMX oder IR-Fernbedienung • Steuert alle LEDs mit gemeinsamer Anode (+) •...

  • Seite 7: Grundsätzliches

    IR Remote DMX: Steuerbar über DMX Adressierung (Panel*) Mit Drücken der P1 Taste ändert sich die Farbe (Rot, Orange, Gelb, Grün, Cyan, Blau, Lila, Weiß) P2 – P5: Vordefinierte Farbübergänge LOCK: Pause (Programm wird unterbrochen und pausiert) FADE: wechseln in den sanften Farbübergang (nur P2-P5) BRIGHTNESS: 16 Stufiges dimmen mit + und - einstellbar SPEED:...
  • Seite 8 USER MANUAL KAPEGO DMX 512 Driver 3 ItemNo.: 843248 V1.0...
  • Seite 9 Contens 1. Safety Guidelines ..........................3 Safety guideline for proper use: ......................3 Caution! ..............................4 2. Introduction............................4 3. Scope of delivery ........................... 4 4. Specifications ............................5 5. Features ..............................6 6. Operation ............................... 6 DMX Control Modus (DMX Adressing) ....................6 OUTPUT ..............................

  • Seite 10: Safety Guidelines

    1. Safety Guidelines • This product is designed for indoor-use only. (not outdoor) • Guarantee expires, when manually changing or dismantling the product yourself. • Only a specialist is allowed to repair the product. • To prevent fire and electric shocks, protect product from water and moisture.

  • Seite 11: Caution

    Thanks you for buying our product. Check the product and packing for transportation damage* Read the user manual carefully, before starting up the Kapego DMX 512 Driver 3. The unit is used as a signal channel dimmer. Maximum load 5A, per single channel output.

  • Seite 12: Specifications

    4. Specifications Power Supply 12-24V DC (2-pin Connector V-,V+) Power 4-pin Connector (V+, CH1,CH2,CH3) PWM Signal 5A / Channel -> 60W/12V DC ges. 5A x3Channel = max. 15A/180W 5A / Channel -> 120W/24V DC ges. 5A x3Channel = max. 15A/360W IP Rate IP20 Input Signal...

  • Seite 13: Features

    Control with DMX or IR-Remote • Controls all LED fixtures with common anode (+) • Can be combined with another Kapego DMX Drivers • 6. Operation DMX Control Modus (DMX Adressing) DMX address can be entered using the dip switches 1-9.

  • Seite 14: Ir Remote

    IR Remote DMX: controllable via DMX addressing (Panel*) pressing the P1 button changes color (red, orange, yellow, green, cyan, blue, purple, white) P2 – P5: predefined color transitions LOCK: Break (program stops) FADE: change in the gentle color transit (only P2-P5) BRIGHTNESS: 16 dim stage with + and - adjustable SPEED:...
  • Seite 15 Notice d‘utilisation KAPEGO DMX 512 Driver 3 ItemNo.: 843248 V1.0...
  • Seite 16 Table des matières 1. Consignes de sécurité ..........................3 Informations complémentaires pour une utilisation en toute sécurité ..........3 Si votre appareil ne fonctionne pas correctement : ................3 ATTENTION ............................. 3 2. Introduction ............................4 3. Déballage ............................... 4 4.

  • Seite 17: Consignes De Sécurité

    1. Consignes de sécurité • Cet appareil ne peut s’utiliser qu’en intérieur • Toute modification de l’appareil annule les conditions de garantie • Toute intervention doit être effectuée par un technicien qualifié • Protégez cet appareil de l’humidité pour prévenir tout risque d’électrocution Informations complémentaires pour une utilisation en toute sécurité...

  • Seite 18: Introduction

    5 A. L’adressage DMX se fait au moyen de dipswitchs. 3. Déballage Le packaging du produit est composé comme suit : • 1x Kapego DMX 512 Driver 3 • 1x système infrarouge télécommande • 1x Notice En cas d’anomalie sur l’emballage, merci de prévenir immédiatement votre revendeur.

  • Seite 19: Caractéristiques Techniques

    4. Caractéristiques techniques Alimentation 12-24V DC (Bornier 2 points V-,V+) Sortie Amp. Max. Bornier 4 points (V+, CH1, CH2, CH3) PWM Signal 5A / Canal -> 60W/12V DC 5A x3 Canal = 180 W max. 5A / Canal -> 120W/24V DC 5A x3 Canal = 360 W max. Classe IP IP20 Protocole...

  • Seite 20: Descriptif

    • 3 canaux charge maximale 15A pour l’ensemble. • Adressage DMX par dipswitch • Pilotage DMX ou télécommande IR • Utilisable pour tout système Led à commun (+) • Utilisable conjointement aux drivers Kapego 6. Fonctionnement Contrôle DMX (Adressage) L’adressage DMX se fait au moyen des dipswitch.

  • Seite 21: Télécommande Ir

    Télécommande IR DMX: Sélection du Mode DMX Appuyez pour avoir les mélanges couleur (Rouge, Rouge + Vert, Vert, Vert + Bleu, Bleu, Bleu + Rouge, Blanc) P2 – P5: Changements couleur pré-enregistrés LOCK: Pause FADE: Effet fade in/out (applicable aux touches P2-P5) BRIGHTNESS: 16 niveaux de luminosité...
