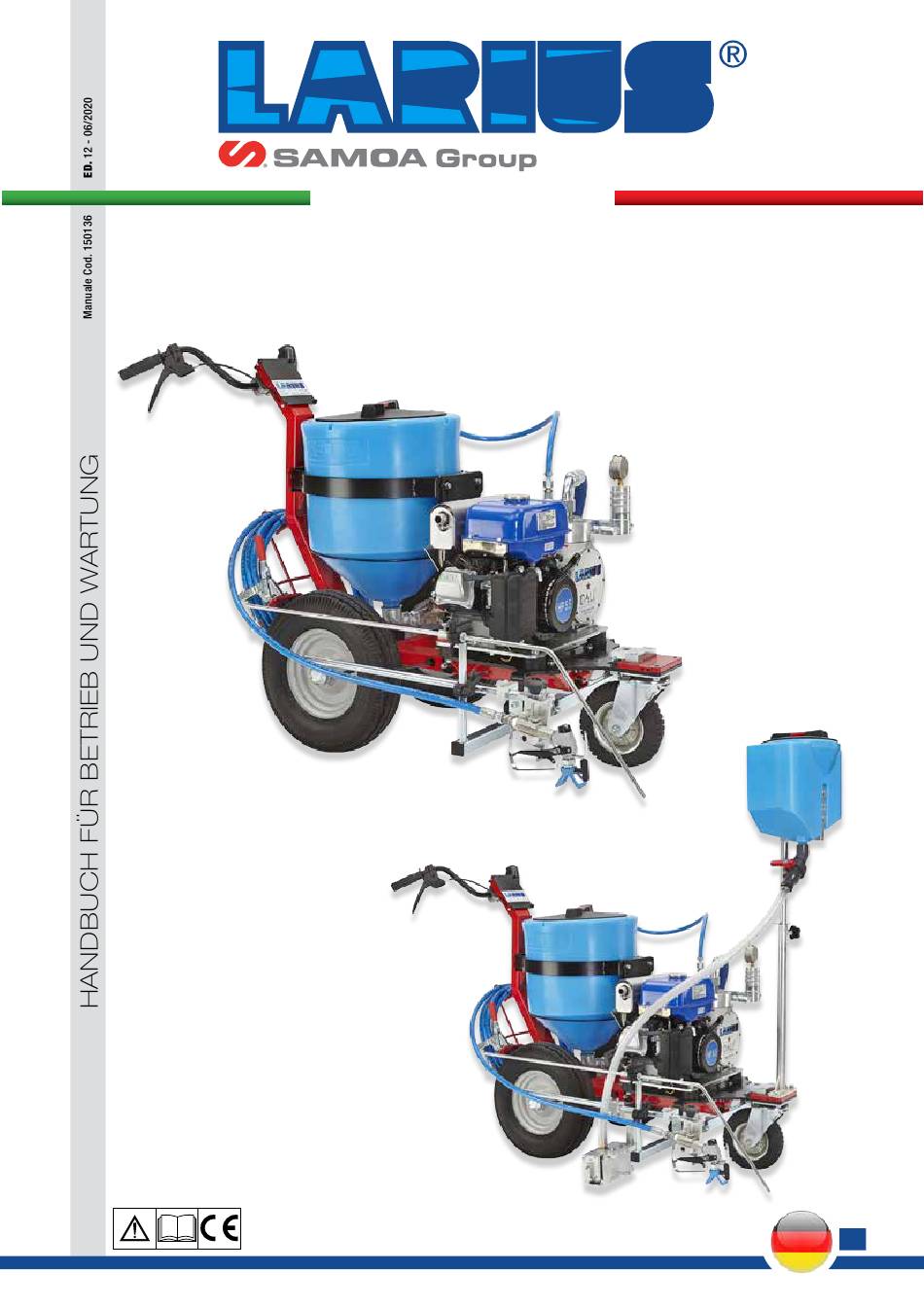

- Seite 1 w w w . l a r i u s . c o m Dalì liner Plus straßenmarkierer straßenmarkierung...
-
Seite 3: Geprüfte Technische Qualität Für Alle Anwendungen Der Bodenmarkierung
– auch dann, wenn sie für längere Zeit nicht verwendet wird. Anwendung reflektierender Kügelchen. Die Airless-Düsen Larius Super Fast Clean können mit Die reflektierenden Kügelchen werden mit einem einer einfachen Kreisbewegung gereinigt werden, ohne Schwerkraftspender aufgetragen, der mit demselben dass sie dazu ausgebaut werden müssen. - Seite 4 Bei diesem Handbuch handelt es sich um die deutsche Übersetzung des italienischen Original-Handbuchs. Der Hersteller übernimmt keinerlei Haftung für eine falsche Übersetzung der Anleitungen aus dem Italienischen. Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische Änderungen durchzuführen ohne vorherigen Hinweis.
-
Seite 5: Inhaltsverzeichnis
FILTERGRUPPE ..............................P.33 ZUBEHÖR ................................P.34 KONFORMITÄTSERKLÄRUNG ..........................p.37 Wir danken ihnen für das Vertrauen, das Sie der Firma LARIUS S.R.L. mit dem Kauf dieses Produkts entgegenbringen. Sie erhalten zu dem Artikel eine Reihe von Kundendienstleistungen, die es Ihnen ermöglichen, die gewünschten Resultate schnell und professionell zu erreichen. -
Seite 6: Awarnhinweise
• Keine Armreifen, Ohrringen, Ringe, Ketten oder andere Gegenstände tragen, die bei der Bedienung des Geräts stören. • Keine Kleidung mit weiten Ärmeln, Schals, Schlipse oder jedes andere Kleidungsstück tragen, dass sich während Bedienung, Kontrolle und Wartung des Geräts in den beweglichen Teilen verfangen kann. www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 7: Bfunktionsweise
Linie in einer Farbe. Die Linie kann durchgängig oder unterbrochen sein. Fig. 1B Bei den Modellen LARIUS entlädt sich die Lackdose direkt auf dem Fahrgestell oder man entleert sie in den 50l-Tank aus nichthaftendem Material. In beiden Fällen werden die Reinigungs- und Wartungsarbeiten, wie auch der Farbwechsels vereinfacht. -
Seite 8: Ctechnische Daten
Modell Rif. 18383 Farben Automatische Leitlinienführung manuell Anwendungen Mittlere Straßenmarkierungs- und Instandhaltungsarbeiten Mehrzwecksprüher serienmäßig Gewicht 105 kg Länge (A) 1600 mm Gesamthöhe (B) 1100 mm Breite (C) 900 mm Schwingungen =1.8 m/s Fig. 1C www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 9: Anwendungsbereiche
~ 6 cm ~ 8 cm ~ 16 cm 25 cm ~ 10 cm ~ 20 cm 30 cm ~ 10 cm ~ 12 cm ~ 23 cm 35 cm ~ 26 cm www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 10: Dbeschreibung Des Geräts
Steuerhebel Pistole Verbrennungsmotor Sperr-/Entriegelungshebel Richtungsrad Ruota girevole Fallbehälter Handpistole AT 250 Rücklaufschlauch Zufuhrschlauch Pistole Fallbehälter Benzinmotors Ölstandsstopfen Explosionsmotor Hochfruck manometer Kühlgebläse Zulauffilter Antriebsriemen Unterpumpe Luft Kaltstart Antriebsscheibe Block Sicherheitsbremse Geführte Scheibe Pumpengruppez www.larius.com ED. 12 - 06/2020 - Cod. 150136... - Seite 11 DALì LINER PLUS Fig. 2D Fig. 3D Fig. 4D www.larius.com ED. 12 - 06/2020 - Cod. 150136...
- Seite 12 DALì LINER PLUS Fig. 5D Pos. Beschreibung Pos. Beschreibung Luftfilter Riemenspannschraube Klopfen OPEN/CLOSE Benzinmotors Starterseil Motor Produkt Versorgungsschlauch ON/OFF-Schalter Explosionsmotor Zufuhrschlauch Pistole Beschleunigungshebel Kontrollfenster Ölstand Hydraulikbehälter www.larius.com ED. 12 - 06/2020 - Cod. 150136...
-
Seite 13: Etransport Und Entfernen Der Verpackung
• HALTEN SIE DEN ARBEITSPLATZ IN ORDNUNG. UNORDNUNG Die Mitteilung hat per Einschreibebrief mit Rückschein an die AM ARBEITSPLATZ BEDEUTET UNFALLGEFAHR. Firma LARIUS und das Transportunternehmen zu erfolgen. • ACHTEN SIE STETS AUF EIN GUTES GLEICHGEWICHT. VERMEIDEN SIE UNSICHERE ARBEITSPOSITIONEN. -
Seite 14: Heinstellung
Verwenden sie bei der arbeit in unmittelbarer nähe des geräts einen geeigneten hörschutz. Elektrische Sicherheitsvorschriften • Lesen Sie aufmerksam das beigelegte Mo- torhandbuch. Versuchen Sie niemals, die eingestellten Werte des Geräts zu verändern. Fig. 2H www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 15: Verbindung Von Schlauch Und Pistole
Fig. 5H • Den Kraftstoffhahn (H9) zum Öffnen in die Position „ON“ (I). Fig. 3H Fig. 6H • Den Hebel (H10) für den ersten Kaltstart ziehen (Position "I"). Fig. 4H Fig. 7H www.larius.com ED. 12 - 06/2020 - Cod. 150136... - Seite 16 Das Gerät wurde werkseitig mit leichtem Mineralöl abgenom- men, das teilweise im Innern des Pumpenelements verblieben sein kann. Es muß daher vor dem Ansaugen des Materials mit Lösemittel gereinigt werden. Fig. 13H www.larius.com ED. 12 - 06/2020 - Cod. 150136...
- Seite 17 Räumen zu versprühen, ferner sollten Sie sich mit der Pistole fern von der Pumpe aufstellen, um zu verhindern, das der Lösungsmit- telnebel in Kontakt mit dem Motor kommen kann. Fig. 16H www.larius.com ED. 12 - 06/2020 - Cod. 150136...
-
Seite 18: Lackvorbereitung
SPRITZAUFTRAG GEEIGNET IST. • Vermischen und filtern Sie das Produkt vor dem Gebrauch. Zum Filtern empfehlen wird den Gebrauch der Filter LARIUS METEX FEIN (ref. 214) und GROB (Zif. 215). Vergewissern Sie sich, daß das zu verwendende Produkt mit den Baumaterialien des Geräts (Edel- stahl und Aluminium) verträglich ist. -
Seite 19: Regulierung Der Riemenspannung
Verwenden Sie das Gerät erst nach Durchführung aller auf den vorhergehenden Seiten beschriebenen Arbeiten der INBETRIEBNAHME. • Überprüfen Sie, dass sich im Tank ausreichend bleifreies Benzin befindet. • Den Produktzufuhrhahn öffnen (J1). Fig. 4J Fig. 1J www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 20: Drehzahleinstellung Der Unterpumpe
Betriebsdruck zu einem hohen Sprühne- belaufkommen (Overspray) und Materialverlust. • Den rechten Hebel ziehen (K2), um die Pistole zu betätigen; mit der Arbeit beginnen und die Maschine dabei kontinuierlich vorwärts bewegen. Fig. 2K Fig. 2L www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 21: Mallgemeine Wartung
KONTROLLE DES MOTORÖLSTANDES Immer kontrollieren, dass Öl im Motor vorhan- den ist. Kontrolle des Motoröls alle 100 Betriebsstunden mithilfe der entsprechenden Messstopfen am Sockel des Benzinmotors. Wenn Öl erforderlich nachfüllen. Fig. 4L www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 22: Auffüllen Von Hydrauliköl
Den Filter (N6) wieder einsetzen und festschrauben. • Die Pumpe bis zum maximalen Füllstand des Stopfens (N5) mit dem empfohlenen Öl befüllen. • Anschließend das Öl alle 250 Betriebsstunden ersetzen. Fig. 4N www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 23: Okorrekte Dekompression
Drücker, um den Druck abzulassen. • Lösen S ie s ehr l angsam d en S chlauchanschluß an der Pistole. • Reinigen Sie Schlauch und Düse oder Riegel aus tauschen Sie sie aus. Fig. 3O www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 24: Pstörungstabelle
Durch einen grobmaschigeren Filter ersetzen; Die Zerstäubung ist nicht einwandfrei Die Düse ist verschlissen; Austauschen. Vor jeglichen Kontrollarbeiten oder dem Austauschen von Teilen der Pumpe immer den Druck ablassen (die „korrekte Vorgehensweise zum Druckablass“ durchführen). www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 25: Ersatzteile
Tank 20L Rif. 4890 seite 29 Kompletter Farbbehälter Rif. 18940 seite 27 Filtergruppe Rif. 16200 seite 33 kompletter pumpengruppez Rif. 19307 seiten 22-23-24-25 Kompletter Rahmen Rif. 4874 Kompletter Lenkblock Rif. 4876 seite. 30 seite 32 www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 26: Qkompletter Pumpengruppez
DALì LINER PLUS KOMPLETTER PUMPENGRUPPEZ NR. 18306 ACHTUNG: Für jedes gefragte Einzelteil geben Sie bitte immer die Artikelnummer und die Menge an. www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 27: Halterung Pumpengruppez
34009 Schraube 34020 Niet 81032 Schraube HALTERUNG PUMPENGRUPPEZ Pos. Art. Nr. Beschreibung Pos. Art. Nr. Beschreibung 34009 Schraube 18355 Zugstange 81032 Schraube 18326 Distanzstuck 81010 Mutter 95062 Schraube 7238 Stift 18312 Schlitten www.larius.com ED. 12 - 06/2020 - Cod. 150136... - Seite 28 DALì LINER PLUS www.larius.com ED. 12 - 06/2020 - Cod. 150136...
- Seite 29 * Nur bei der vertikalen Ausführung Ersatz komplett geliefert (empfohlen) Komplette Membran Pos. Art. Nr. Beschreibung Pos. Art. Nr. Beschreibung Hydraulikbehälter Mutter Mantel Feder 18904 18952 Lager Ölverteiler Elastischer Ring Membran Sicherungsring www.larius.com ED. 12 - 06/2020 - Cod. 150136...
- Seite 30 3637 Unterlegscheibe 4244M Feder 18311 Halterungsplatte 18318 Gelenkscheibe 6130 Schraube 32024/1 Unterlegscheibe 95096 Unterlegscheibe 34009 Unterlegscheibe 81033 Unterlegscheibe 18935 Schraube 18326 Distanzstuck 18317 Schutzgehäuse 20537 Stoßdämpfer 4752 Antriebsriemen 4871 Montageplatte 901568 Schraube www.larius.com ED. 12 - 06/2020 - Cod. 150136...
- Seite 31 33027/2 Kugelsitz 33020/1 Verschlusssitz 33027/1 Ventilsitz 33020 Ventilkörper 33028 Kugel 33021 Verschlussführung 33029 Federsitz 33022 Feder 53006/1 Feder 33023 Unterlegscheibe 33031 Dichtungsring 33024 Mutter 33032 Spannmutter 96099 Buchsenhalterung 95284 Anschluss 33005 Unterlegscheibe www.larius.com ED. 12 - 06/2020 - Cod. 150136...
-
Seite 32: Ttank 50L
Unterstützung 18249/1 Deckel 18215 Krümmung 85014 Filter 34107 Adapter 18231 Halterung 95032 Anschluss 18249 Tank 96099 Halterung 18246 Halterung 4834 Systam streuabsaugung + werden 3637 Mutter 8375 Anschluss 96030 Unterlegscheibe 901568 Schraube www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 33: Utank 20L
Art. Nr. Beschreibung Pos. Art. Nr. Beschreibung 4064 Tank 4111 Full Deckel 4274 Riemen 4314 Schraube 69014 Schraube 52017 Mutter 4250 Base 4308 Abstandring 4834 Systam streuabsaugung + werden 4309 Gummi 4109 Deckel www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 34: Vkompletter Rahmen
DALì LINER PLUS KOMPLETTER RAHMEN ACHTUNG: Für jedes gefragte Einzelteil geben Sie bitte immer die Artikelnummer und die Menge an. 9 10 www.larius.com ED. 12 - 06/2020 - Cod. 150136... - Seite 35 81033 + Unterlegscheibe 95096 4867 Bremsenhalterung 4824 Aufsetzplatte 4871 Aufsetzplatte 4825 Aufsetzplatte 4872 Aufsetzplatte 8079 Typenschild 4260 Lenkrolle Schraube 95096 Unterlegscheibe 7043 + 32005 Unterlegscheibe 4429/1 Feststehendes Teleskopteil 4866 Block 4490 Block www.larius.com ED. 12 - 06/2020 - Cod. 150136...
-
Seite 36: Wkompletter Lenkblock
ACHTUNG: Für jedes gefragte Einzelteil geben Sie bitte immer die Artikelnummer und die Menge an. Pos. Art. Nr. Beschreibung Pos. Art. Nr. Beschreibung 92038 Feder 4735 Schraube 4253 Kabelhalter 4737 Unterlegscheibe 4875 Bolzen 330058 Schraube 4739 Schraube 4737 Base 5339 Unterlegscheibe 3637 Mutter www.larius.com ED. 12 - 06/2020 - Cod. 150136... - Seite 37 Manometer 0-400 bar 96204 Filter 16201 Tank 96026 Kreuzung 96020 Feder 96205 Stift 16205 Staccio standard 60 3279 Kreuzung 3/8” Gas 16204 Staccio standard 100 96205 Stift 16203 Staccio standard 200 16202 Supporto staccio www.larius.com ED. 12 - 06/2020 - Cod. 150136...
-
Seite 38: Yzubehör
Art. 16205: FILTER 60 MESH Art. 0147: Art. 16204: FILTER 100 MESH Art. 16203: FILTER 200 MESH MANOMETER Art. 16685: HOCHDRUCK SCHLAUCH Art. 16200: SYSTEM Ø 3/16 - 1/4 - 3/8 Filter DI LINEA STREUABSAUGUNG www.larius.com ED. 12 - 06/2020 - Cod. 150136... - Seite 39 1 Farbrolle mit extra langen Fasern n. 1 Farbrolle mit langen Fasern n. 1 Farbrolle mit mittellangen Fasern Sclauch mt. 2 3/16 " M16x1,5 Art. 4840 Kit zur stabilisierung mit Rolle www.larius.com ED. 12 - 06/2020 - Cod. 150136...
-
Seite 40: Verlängerung
Art. 171: cm 60 - Art. 172: cm 100 PLA 1/4” + FAST-CLEA UND WENDBARE DÜSE EINGESCHLOSSEN Art. 11420-11425-11430: cm 130-180-240 PLA M16x1,5 + FAST-CLEAN WENDBARE DÜSE EINGESCHLOSSEN Art. 11421-11426-11431: cm 130-180-240 www.larius.com ED. 12 - 06/2020 - Cod. 150136... -
Seite 41: Konformitätserklärung
DALì LINER PLUS KONFORMITÄTSERKLÄRUNG Der Hersteller LARIUS srl Via Antonio Stoppani 21 - 23801 Calolziocorte (LC) ITALY Tel: +39 0341 621152 Fax: +39 0341 621243 E-mail: larius@larius.com Erklärt unter eigener Verantwortung, dass das Produkt: DRAGON LINER Traccialinee stradale semovente (inserire tipo nella lingua: vedere copie) Cod. - Seite 42 LARIUS srl Via Antonio Stoppani 21 - 23801 Calolziocorte (LC) ITALY TEL. +39 0341 621152 - Fax +39 0341 621243 - larius@larius.com www.larius.com...
