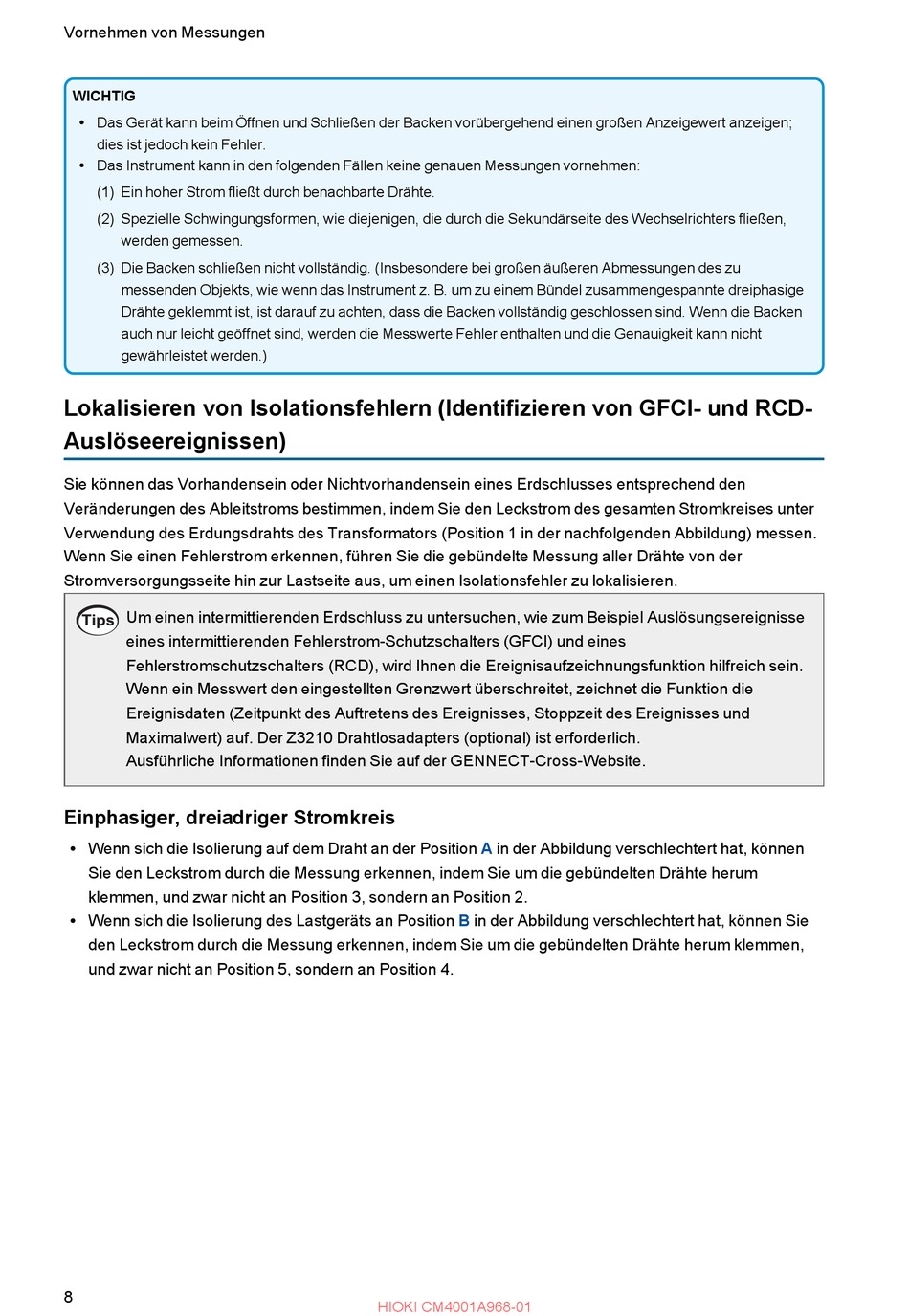

Lokalisieren Von Isolationsfehlern (Identifizieren Von Gfci- Und Rcd- Auslöseereignissen) - Hioki Cm4001 Bedienungsanleitung

Vornehmen von Messungen
WICHTIG
Das Gerät kann beim Öffnen und Schließen der Backen vorübergehend einen großen Anzeigewert anzeigen;
l
dies ist jedoch kein Fehler.
Das Instrument kann in den folgenden Fällen keine genauen Messungen vornehmen:
l
(1) Ein hoher Strom fließt durch benachbarte Drähte.
(2) Spezielle Schwingungsformen, wie diejenigen, die durch die Sekundärseite des Wechselrichters fließen,
werden gemessen.
(3) Die Backen schließen nicht vollständig. (Insbesondere bei großen äußeren Abmessungen des zu
messenden Objekts, wie wenn das Instrument z. B. um zu einem Bündel zusammengespannte dreiphasige
Drähte geklemmt ist, ist darauf zu achten, dass die Backen vollständig geschlossen sind. Wenn die Backen
auch nur leicht geöffnet sind, werden die Messwerte Fehler enthalten und die Genauigkeit kann nicht
gewährleistet werden.)
Lokalisieren von Isolationsfehlern (Identifizieren von GFCI- und RCD-
Auslöseereignissen)
Sie können das Vorhandensein oder Nichtvorhandensein eines Erdschlusses entsprechend den
Veränderungen des Ableitstroms bestimmen, indem Sie den Leckstrom des gesamten Stromkreises unter
Verwendung des Erdungsdrahts des Transformators (Position 1 in der nachfolgenden Abbildung) messen.
Wenn Sie einen Fehlerstrom erkennen, führen Sie die gebündelte Messung aller Drähte von der
Stromversorgungsseite hin zur Lastseite aus, um einen Isolationsfehler zu lokalisieren.
Um einen intermittierenden Erdschluss zu untersuchen, wie zum Beispiel Auslösungsereignisse
eines intermittierenden Fehlerstrom-Schutzschalters (GFCI) und eines
Fehlerstromschutzschalters (RCD), wird Ihnen die Ereignisaufzeichnungsfunktion hilfreich sein.
Wenn ein Messwert den eingestellten Grenzwert überschreitet, zeichnet die Funktion die
Ereignisdaten (Zeitpunkt des Auftretens des Ereignisses, Stoppzeit des Ereignisses und
Maximalwert) auf. Der Z3210 Drahtlosadapters (optional) ist erforderlich.
Ausführliche Informationen finden Sie auf der GENNECT-Cross-Website.
Einphasiger, dreiadriger Stromkreis
Wenn sich die Isolierung auf dem Draht an der Position
l
Sie den Leckstrom durch die Messung erkennen, indem Sie um die gebündelten Drähte herum
klemmen, und zwar nicht an Position 3, sondern an Position 2.
Wenn sich die Isolierung des Lastgeräts an Position
l
den Leckstrom durch die Messung erkennen, indem Sie um die gebündelten Drähte herum klemmen,
und zwar nicht an Position 5, sondern an Position 4.
8
A in der Abbildung verschlechtert hat, können
B in der Abbildung verschlechtert hat, können Sie
HIOKI CM4001A968-01
