Feas PSU 250 Betriebsanleitung

PSU 250-500L
Betriebsanleitung
Bitte sorgfältig beachten!
Technische Daten können dem Produkt zugehörigen Datenblatt
entnommen werden.

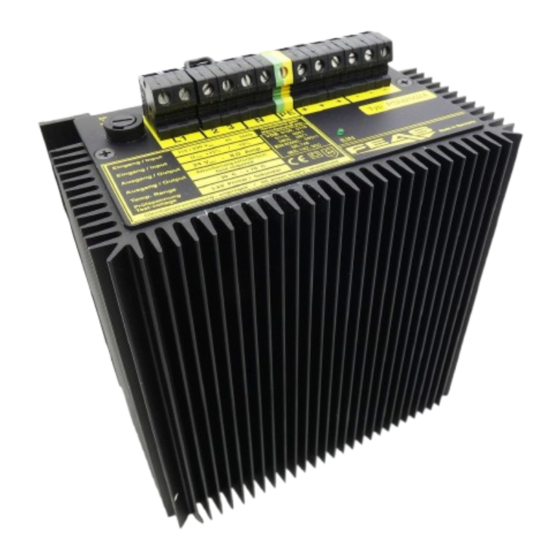

Die Geräte vom Typ PSU250 / PSU500L sind anschlußfertige,
ungeregelte Netzgeräte.
Die 230V-Versionen mit Klemmen sind durch externe Kabelbrücken
ebenso für Netzspannungen von 115V~ geeignet.
Die Netzteile sind für sinusförmige Eingangsspannungen ausgelegt.
Ausgang Potentialfrei nach VDE 0551
Tropentauglich - Gießharzvollverguß
Max. Gehäusetemperatur 105°C
Durch den Einsatz entsprechender Sicherungselemente sind die
Netzteile vor Überlast bzw. Kurzschluß zu schützen.
Die grüne LED signalisiert den Betrieb des Gerätes.
Eine Wandmontage des Gerätes ist durch Verschraubung möglich.
Hierzu befindet sich eine Bohrschablone auf der Rückseite dieser
Betriebsanleitung.
Kurzschluß und Überlast am
!
Ausgang sind zu vermeiden!
Anschlußschema / Cable arrangement
z.B. PSU25012
i.e. PSU25012
PE
N / L2
Verbraucher
L1
consumer
-
Netzspannung
line-voltage
115 V~
230 V~
400 V~
500 V~
ACHTUNG!
Bei Stromentnahme von mehr als 20A muss der Strom
gleichmäßig über alle Ausgangsklemmen verteilt werden.
ATTENTION!
If the output current exceeds 20A, the output current have
to be uniformly distributed over the whole output terminals.
Laststromdiagramme / Load-current diagram
PSU250
bei nominaler Eingangsspannung
at nominal input voltage
Volt DC
100
90
80
70
60
50
40
30
20
Typ 12V
10
0
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Ausgangsstrom / Output current
Operating instructions
Please observe carefully!
Technical data can be taken by the relevant product affilated data-
sheet.
The power supply units of the series PSU250 / PSU500L are ready for
installation on delivery.
The versions 230V supplied with terminals are also suitable for 115V
input voltage as shown by "Terminal dispositions".
The power supplies are constructed for sinus-oidal input voltage.
Output separated according to VDE 0551
Suitable for the tropics - Epoxy resin casted
Max. case-temperature 105°C
The power supplies should be protected by the right fuses against
overload or short circuit by the user.
The correct operation of the unit is indicated by the green LED.
The appliance can be screwed at the wall. A drill-pattern is shown on
the rear of this instruction.
Avoid short-circuit or
!
overload at the output!
Klemmenbelegung / Terminal disposition
115 V~ :
Brücken
connections
+
115 V~
AC-Eingang
U
L1 2 3 N PE + + +
in
AC-input
230 V~ :
Brücke
connection
230 V~
AC-Eingang
U L1 2 3 N PE + + +
in AC-input
400 V~ / 500 V~:
400V~ / 500V~
(Uout +10%)
400V~ / 500V~
400V~ / 500V~ (Uout -10%)
L1 L2 PE + + +
-10% +10%
U AC-Eingang
in
AC-input
PSU500L
bei nominaler Eingangsspannung
Volt DC at nominal input voltage
140
130
120
90V
110
100
90
80
60V
70
48V
60
36V 50
28V 40
24V
30
12V 20
10
Amp.
0
0 3,5 5 6 8 10 15 20
4 14
Ausgangsstrom / Output current
Allgemeine Sicherheitsvorschriften :
Beim Umgang mit Produkten, die mit elektrischen Spannungen in Berührung kommen, müssen die
gültigen VDE / IEC / EN Vorschriften beachtet werden. Besonders sei auf folgende Vorschriften
hingewiesen: VDE 0100, VDE 0550 / 0551, VDE 0711, VDE 0860, IEC 664, IEC 742, IEC 570, IEC 65
Bei Nichtbeachtung der Bedienungsanleitung oder der Anschlußvorschrift, z.B. bei Vertauschen der
Anschlußklemmen, kann das Gerät oder die Anlage beschädigt werden und der Betreiber verliert seinen
möglichen Haftungsanspruch.
Werkzeuge dürfen an Geräten, Bauteilen oder Baugruppen nur benutzt werden, wenn sichergestellt ist,
dass die Geräte von der Versorgungs-spannung getrennt sind und interne elektrische Bauteile entladen
sind.
Vor dem Öffnen des Gerätes den Netzstecker ziehen und sicherstellen, dass das Gerät spannungslos
ist und bleibt. Bauteile, Baugruppen oder Geräte dürfen nur in Betrieb genommen werden, wenn sie
vorher in ein berührungssicheres Gehäuse eingebaut wurden. Während des Einbaus müssen sie
stromlos sein.
Spannungsführende Kabel oder Leitungen mit denen das Gerät, das Bauteil oder die Baugruppe
verbunden sind müssen stets auf Isolationsfehler oder Bruchstellen untersucht werden. Bei Feststellen
eines Fehlers in der Zuleitung muß das Gerät unverzüglich aus dem Verkehr genommen werden, bis die
defekte Leitungen ausgewechselt worden sind.
Der Anwender hat dafür Sorge zu tragen, dass die angegebenen Gerätedaten nicht überschritten
werden.
Wenn aus den vorgelegten Beschreibungen für den Anwender oder Erwerber nicht eindeutig
hervorgeht, welche Kennwerte für ein Gerät oder Bauteil gelten, so muss stets ein Fachmann um
Auskunft ersucht werden.
Im übrigen unterliegt die Einhaltung von Bau- und Sicherheitsvorschriften aller Art ( VDE, TÜV,
Berufsgenossenschaften ) dem Anwender / Käufer.
Technische Daten
Eingangsgrößen
Eingangsspannung
Frequenz
Eingangsspannungstoleranz
Eingangsstrom
Verbrauch
+
Ausgangsgrößen
U
- out
Ausgangsspannungen U
Nenn
DC-Ausgang
Einstellbereich
DC-output
Ausgangsstrom I
Nenn
Einsatz der Strombegrenzung
- - -
Restwelligkeit
Betriebsdaten
Einschaltdauer (ED)
Arbeitstemperatur
Temperaturkoeffizient
+
Lagertemperaturbereich
U
- out
Wirkungsgrad
Leistungsabweichung bei Temp.
DC-Ausgang
DC-output
Kühlung
Schutzeinrichtungen
- - -
Vorsicherung
Strombegrenzung
Ausgangssicherung
Überlastschutz
Netzausfallüberbrückung
MTBF
+
U
Sicherheitsdaten
out
-
Prüfspannung Trafo
DC-Ausgang
Hochspannungsfestigkeit
DC-output
Luft- und Kriechstrecken
- - -
Funkenentstörgrad
Schutzklasse
Umgebungsfeuchte
Schutzart Gehäuse
130V Schutzart Klemmen
Rüttelfestigkeit
110V
Angewandte Bauvorschriften
90V
gemäß VDE
IEC
EN
60V
CSA / UL
Mechanik
48V
Befestigung
36V
28V Maße
24V
Gewicht
12V
Amp.
- konform
25 30 32
General safety rules :
When working with products which are in contact to dangerous electrical voltages, attention
must be payed to the relevant valid VDE / IEC / EN regulations. Especialy with refrence to the
following rules:
VDE 0100, VDE 0550 / 0551, VDE 0711, VDE 0860, IEC 664, IEC 742, IEC 570, IEC 65
In case of non-observance of this instructions the unit or other equipment might be damaged
and no warranty or liability could be accepted.
When it is necessary to use tools on the device components parts or subassemblies make sure
that the power is disconnected from the device and all capacities are discharged.
Before opening the equipment disconnect the power cord and make sure that the contacts are
not energized. It is only allowed to take components parts, subassemblies or device into
operation if they are mounted in an insulated housing. During the installation all devices have to
be disconnected from power sources.
Power cords and leads which are connected to the device, components or subassemblies have
to be inspected for damaged insulation. If a failure is detected the device or the subassembly
has to be put out of service at once. It is not allowed to take the device or the subassembly into
operation before replacing the damaged power cord.
It is up to the user's responsibility that the specification limits of the device are not exeeded.
If the user is not fully able to relate the technical guidelines, a technical adviser has to be asked
for information.
The observance of construction requirements and safety rules (VDE, IEC, employers liability
insurenance i.e.) is subject to the user/customer.
Input data
Siehe Gehäuseaufdruck des Gerätes Input voltage
45 - 66 Hz Frequency
Input voltage tolerance
-10% bis +15%
Input current
PSU250 PSU500L
115V - 2,0Amp. 115V - 4,4 Amp.
230V - 1,0Amp. 230V - 2,2 Amp.
400V - 0,55Amp. 400V - 1,3 Amp.
500V - 0,43Amp. 500V - 0,8Amp.
Siehe Gehäuseaufdruck des Gerätes Consumption
Output data
Siehe Gehäuseaufdruck des Gerätes Output voltage U
nomnal
- Rang of adjustment
Siehe Gehäuseaufdruck des Gerätes Output current
Start of current limiting
-
< 2% Residual ripple (100Hz)
Operating data
100% Starting time
- 30°C bis +70°C Operating temperature
< 500ppm / K Temperature coefficient
-30°C...+105°C Storage temperature range
ca. 90% Efficiency
- Derating
natürliche Konvektion (S) Cooling
Safety devices
Siehe Gehäuseaufdruck des Gerätes Fuse recomended for input
-
- Current limiting
in Höhe des Ausgangstroms absichern
Output fuse
-
Overload protection
20 mSek. typ. Hold-up time
>400.000 h MTBF
Safety data
5 kVac gemäß VDE 0551 Test voltage transformer
Eingang / Ausgang 3,75 kVac High-voltage resistance
nach VDE 0806 / IEC 380
Primärkreis - Sekundärkreis >8mm Air gaps and leakage paths
nach VDE 0110
< K nach VDE 0875 und VDE 0877 Degree of EMI suppression
Klasse 1 mit PE-Anschluss (EN 60950) Protection class
95% relative Feuchte im Jahresdurchschnitt, Ambient humidity
Betauung möglich - tropentauglich
IP 65 Protective class enclosure
IP 20 (VGB4) Protective class terminals
>30g bei 33Hz in X,,Y und Z, Vibration proof
nach IEC 68 und DIN 41640
Applied construction regulations
VDE 0100, 0110, 0113, 0551, 0160/W2, 0806 according to VDE
IEC 380, IEC 60950, IEC61000-6-1-2 IEC
EN 60950, EN50082-1, EN61000-6-1-2 EN
CSA-C 22.2 / UL60950, UL508, UL1950 CSA / UL
Mechanics
Aufschraubbar Mounting
171mm x 194 / 224mm x 103mm (BxHxT) Dimensions
ca. 6,55kg / ca. 8,2kg Weight
©2011 ®
Postfach 1521
GmbH D - 22905 AHRENSBURG
Technical Data
see face plate
45 - 66 Hz
-10% to +15%
PSU250 PSU500L
115V - 2,0Amp. 115V - 4,4 Amp.
230V - 1,0Amp. 230V - 2,2 Amp.
400V - 0,55Amp. 400V - 1,3 Amp.
500V - 0,43Amp. 500V - 0,8Amp.
see face plate
see face plate
-
see face plate
-
< 2%
100%
-30°C to +70°C
< 500 ppm / K
-30°C...+105°C
ca. 90%
-
selfcooling (S)
see face plate
-
-
In dependency to the output current
-
20 msec. typical
> 400.000 h
5 kVac in accordance to VDE 0551
Primary circuit - secondary circuit 3,75 kVac
acc. to VDE 0806 / IEC 380
Primary circuit - secondary circuit >8mm
acc. to VDE 0110
< K in accordance to VDE 0875 and VDE 0877
Class 1 with PE-Connection (EN 60950)
95% rel. humidity, yearly average dewing
allowed for use in tropical ambient
IP 65
IP 20 (VGB4)
>30g at 33Hz in X, Y and Z,
acc. to IEC 68 and DIN 41640
VDE 0100, 0110, 0113, 0551, 0160/W2, 0806
IEC 380, IEC 60950, IEC61000-6-1-2
EN 60950, EN50082-1, EN61000-6-1-2
CSA-C 22.2 / UL60950, UL508, UL1950
With screws
171mm x 194 / 224mm x 103mm (WxHxD)
ca. 6,55kg / ca. 8,2kg
Stand: 24.11.2011
Telefon: 04102 - 42082
Telefax: 04102 - 40930
www.feas.de
