5. HALTER FÜR ZYLINDRISCHE GEGENSTÄNDE
- IM3 (Abb. 5)
Schraubstock aus der Maschine
herausnehmen und statt dessen den
Becherhalter montieren
(Zusatzausstattung).
- ITL – ITM – TXL (keine Abb.)
Kegelhalter in die Spannbacken des
Schraubstockes einführen (ITM Standard –
ITL und TXL Zusatzausstattung).
- ITL - TXL
Pokalhalter SC 60 L (Abb. 6)
Zusatzausstattung.
Einsetzen (Abb. 7):
- Schraubstock absenken zum Montieren
des Pokalhalters.
- Knopf 1 lösen.
- Stift 8 in Loch 9 stecken, damit sich die
Klemmleiste nicht verschiebt.
GEBRAUCHSANWEISUNG IM3.doc/ Seite 7 von 12
- Standard-Schraubstock 2 entfernen
durch Ziehen der Schiene 3.
- Pokalhalter 4 einsetzen.
Zu gravierender Gegenstand befestigen
(Abb. 6). Hintere Spannbacke befestigen
durch Festklemmen der schwarzen
Blockierschraube 5.
Vordere Spannbacke zu sich hinziehen.
Gegenstand zwischen die Kegel bringen.
Vordere Spannbacke gegen den
Gegenstand bringen mit Schraube 6
blockieren. Gegenstand vollständig
festspannen durch Drehen von Knopf 7.
ANMERKUNG: Der Abstand zwischen den
Fräser und der Rotationsachse kann
zwischen 2 Einstellungen gewählt werden:
- Untere Höhe: Abstand von 125 mm
- Obere Höhe: Abstand on 90 mm
Zur Verwendung der unteren Höhe ist es
nötig, die Antriebsvorrichtung
abzumontieren und sie in die tiefe
Stellung zu bringen.

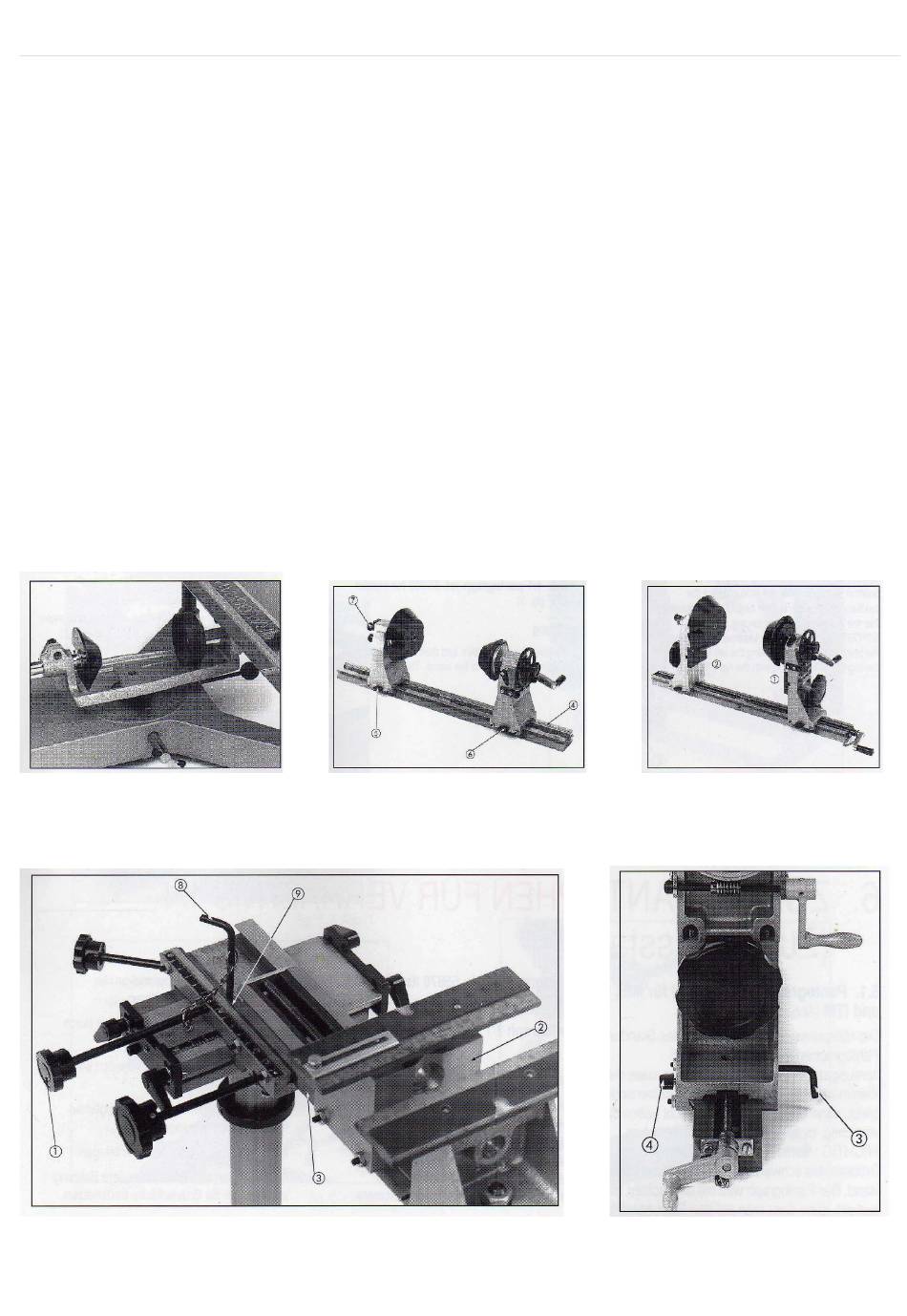

fig. 5 / Abb. 5
-
fig. 6 / Abb. 6
fig. 7 / Abb. 7
TX3 (Abb. 8 und 9)
(Der Pokalhalter wird mit der
Standardausrüstung geliefert).
Die Klemmbacken der Spannbacken
entfernen.
Schraubstock ganz absenken. Die
Aufsatzbacke mit dem Antriebssystem auf
die vordere Spannbacke 1 setzen, die
andere auf die hintere Spannbacke 2.
Schnellverstellung der Spannbacken.
Die 4 Spannbacken können von der
Gewindestange des Schraubstocks
unabhängig gemacht werden, indem man
die Stifte 3. die sie mit den
Mitnehmerbolzen verbinden, herausnimmt.
Dann jede Spannbacke einzeln blockieren
durch Festklemmen der schwarzen
Schrauben 4. Zum Wiedereinsetzen der
Stifte muss sich die seitliche Bohrung der
Spannbacken gegenüber dem roten Punkt
der Mitnehmerbolzen des Schraubstocks
befinden.
fig. 8 / Abb. 8
fig. 9 / Abb. 9
