2. MONTAGE

2.1. Maschinen IM3 – ITL

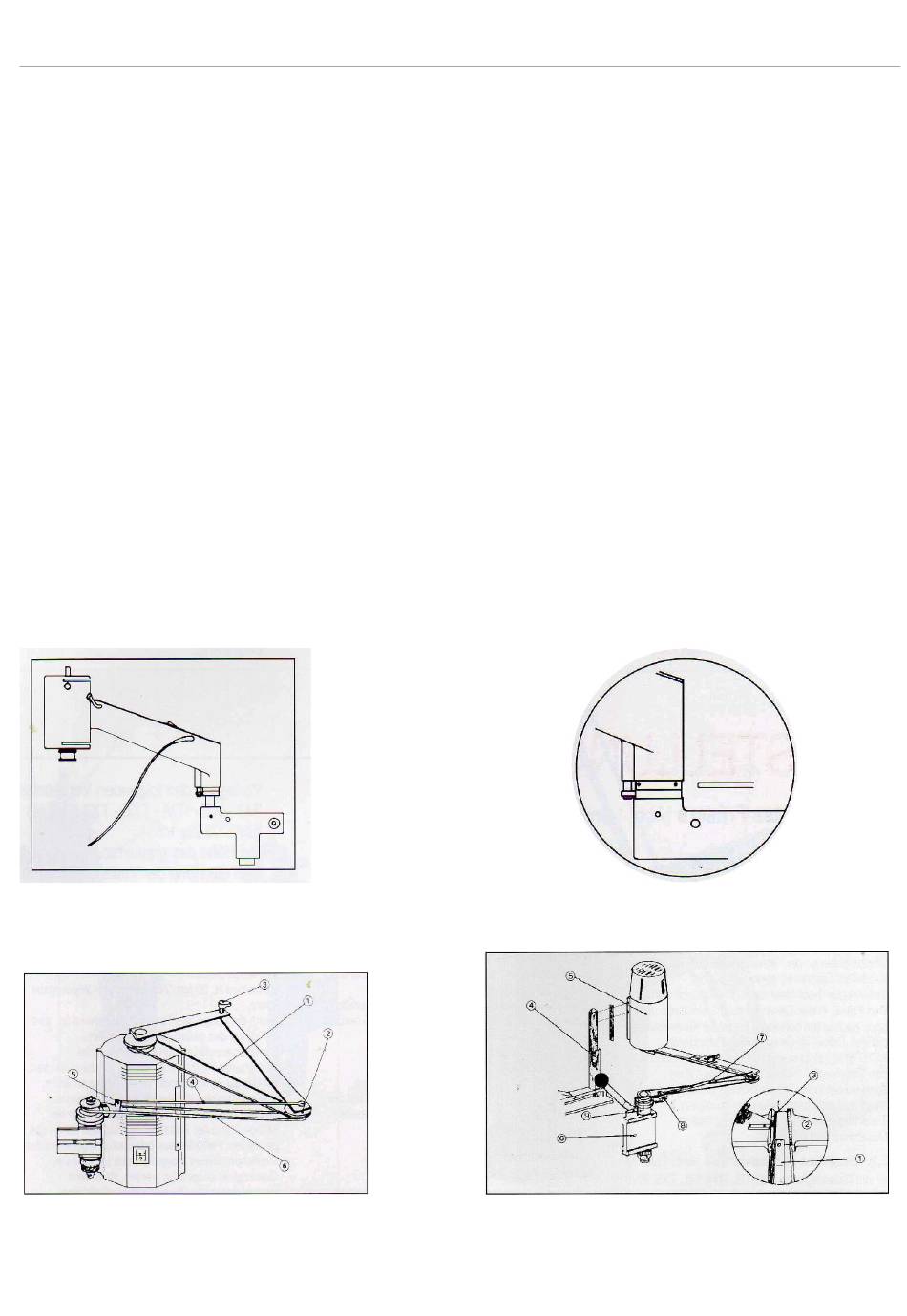

Montage des Motors (Abb. 1)
Motorachse in die Bohrung am
Maschinengestell
Einführen. Der Motor muss sich an der
vom Bedienungsmann am weitesten
entfernten Stelle befinden. Stellschraube
festziehen und Treibriemen auflegen.
Spannung der Feder (Abb. 2)
ACHTUNG: Dieser Vorgang wird im
Werk durchgeführt. Falls die Spannung
der Feder ungenügend ist, einen Stift
mit passendem Durchmesser in das Loch
des Rings setzen. Stift festhalten und
dabei gleichzeitig die beiden
Feststellschrauben lösen. Zum Spannen
der Feder gegen den Uhrzeigersinn
drehen und die 2 Schrauben wieder
festziehen.
Abb. 1
Abb. 3
GEBRAUCHSANWEISUNG IM3.doc/ Seite 3 von 12
2.2. Maschine ITM
Montage des Motors (Abb. 3)
1 - Befestigung des Motors auf dem
Rahmen erfolgt durch 2
Innensechskantschrauben von 60 mm
Länge. Das Leder-Stoßstück mit
den 2 Löchern muss zwischen Motor
und Maschinengestell gelegt werden.
2 - Den 1. Treibriemen (1) auf die
Motorriemenscheibe und die obere
Übertragungsscheibe der Umlenkung
legen,(2) spannen und festziehen (3).
3 - Die Feder (in der Zubehörtüte geliefert)
in die Röhre der Übertragung einführen
(4) Die Gabel der Übertragung (5) in
die Rille unter der Riemenscheibe der
Gravierspindel legen, dabei die Feder
im Röhreninnerem zusammendrücken.
5 - Den 2. Riemen (6) jeweils um die
Riemenscheiben der Umlenkung und
der Gravierspindel legen.
2.2. Maschine TXL – TX3 - IRV
Montage des Motors (Abb. 4 und 5)
1 - Zentrierschlitten (1) in die Schiene (2)
des Rahmens einführen, Klemmleiste
(3) in der richtigen Stellung zwischen
Zentrierschlitten und Schiene einsetzen.
2 - Aufnahmesäule (4) in der Bohrung des
Zentrierschlittens festschrauben.
3 - Motor (5) auf den Säule befestigen und
mit dem Sechskantschlüssel festziehen.
4 - Den 1. Treibriemen auf die
Motorriemenscheibe und die obere
Scheibe der Umlenkung auflegen.
5 - Gravierspindel (6) auf den
Pantographen montieren.
6 - Feder (in der Zubehörtüte geliefert) in
die Röhre der Umlenkung (7) einführen.
7 - Gabel (8) der Umlenkung in die Rille (9)
unter der Riemenscheibe der
Gravierspindel legen, dabei die Feder im
Röhreninneren zusammendrücken.
8 - Den 2. Riemen jeweils um
Riemenscheiben der Umlenkung und
der Gravierspindel auflegen.
Abb. 2
Abb. 4 / 5
