Betriebsanleitung AZ-Visual
Das ESP8266MOD ist in der Lage direkt von dem im Modul integrierten SPIFFS zu
booten (externer Flash Speicher mit SPI-Anbindung). Der eingebaute Cache trägt dazu
bei, die Systemleistung zu verbessern und den Speicherbedarf zu reduzieren.
Der ESP übernimmt die Funktionalität eines WiFi-Adapters und kann zu jedem
mikrocontrollerbasierten Design hinzugefügt werden. Die Kommunikation erfolgt
unkompliziert über die SPI/SDIO, I2C oder UART-Schnittstellen.

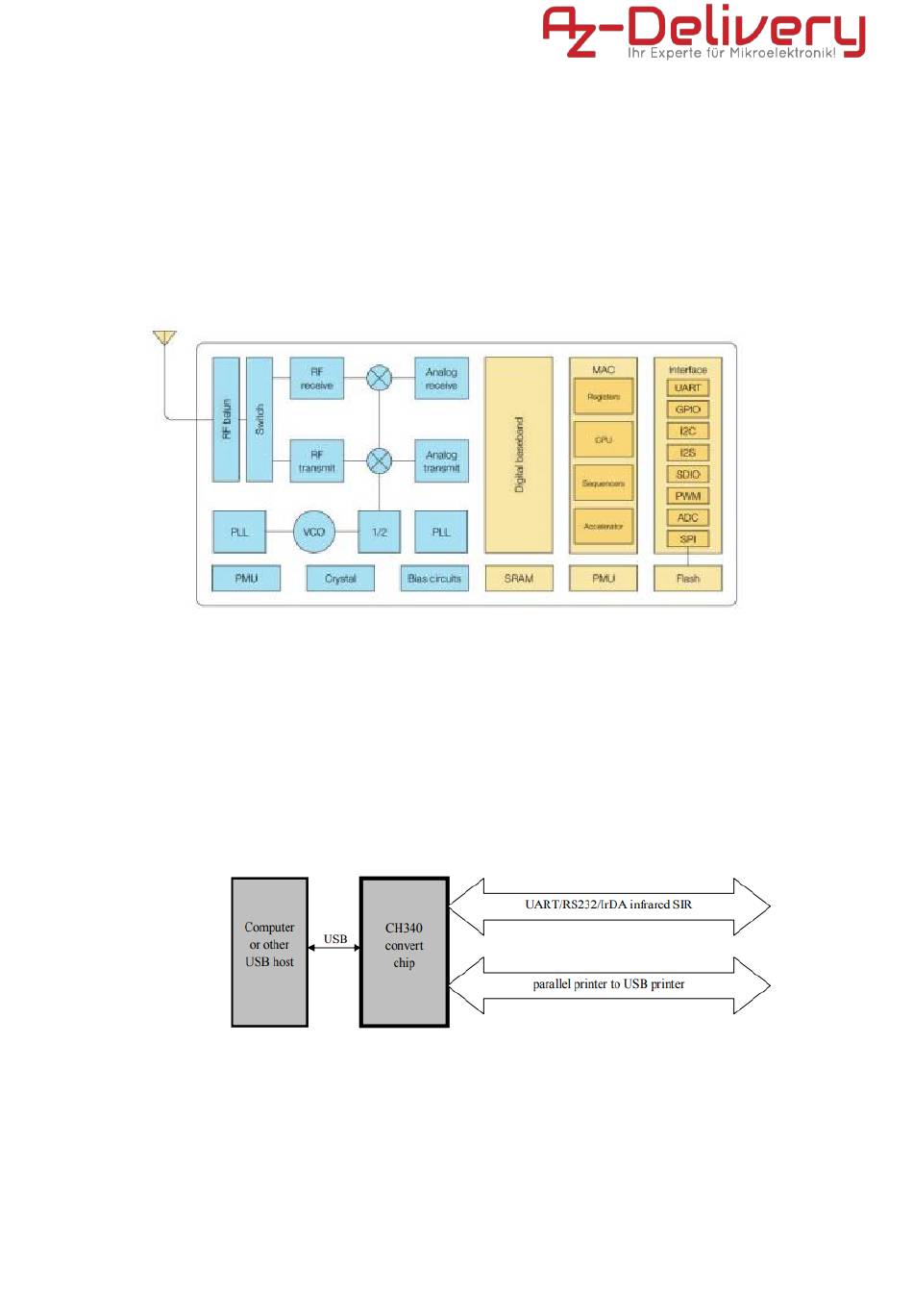

fig. 3.1.1 - ESP8266MOD 12-F - Funktionalität
3.2.
CH340C
Der CH340C IC ist ein weit verbreiteter USB zu Seriell Konverter mit TTL und UART
Kompatibilität. Er dient als günstige und zuverlässige Programmierschnittstelle und ist
in vielen IoT-Geräten sowie in alltäglicher Hardware wie Kaffeemaschinen,
Barcodescannern, Kinderspielzeugen oder auch Fahrzeugen zu finden.
fig 3.2.1 - CH340C – Funktionsweise
17
