BEDIENUNGSANLEITUNG
6.5 Heftstreifenapparat
Einlegen der Heftstreifenrolle:
-
-
-
-
-
-
-
-
überstehen.
-
-
-
-
-
Um Störungen im Messerbereich zu vermeiden, sollte nach jedem Rollenwechsel der
i
Ölfilz (13) auf ausreichende Feuchtigkeit hin kontrolliert werden ( ggf. mit einigen
Tropfen Öl befeuchten ).
Nur säure- und harzfreies Öl verwenden!
-
-
-
R- 721 / 721-4
Faltmaschine aus Arretierung lösen und nach hinten schieben.
Vordere Abdeckung öffnen.
Heftstreifenapparat am Haltegriff (1) aus dem Fixierpunkt nach vorne
schwenken.
Rändelmutter (2) an der Rollenaufnahme lösen und Deckel (3)
abnehmen.
Führungsblech (4) an der Stachelwalze aufstellen.
Führungslamelle (5) am Stempel (8) entnehmen.
Heftstreifen über Ausrichtwinkel (6) und Stachelwalze (7) legen.
Heftstreifenanfang in Messerbereich (13) einlegen.
Kontermutter (11) an Stachelwalze lösen und Heftstreifen deckungsgleich mit Lochbild
Ausrichtwinkel (6) drehen, der Heftstreifen sollte ca. 300mm am Stempel (8)
Kontermutter festdrehen.

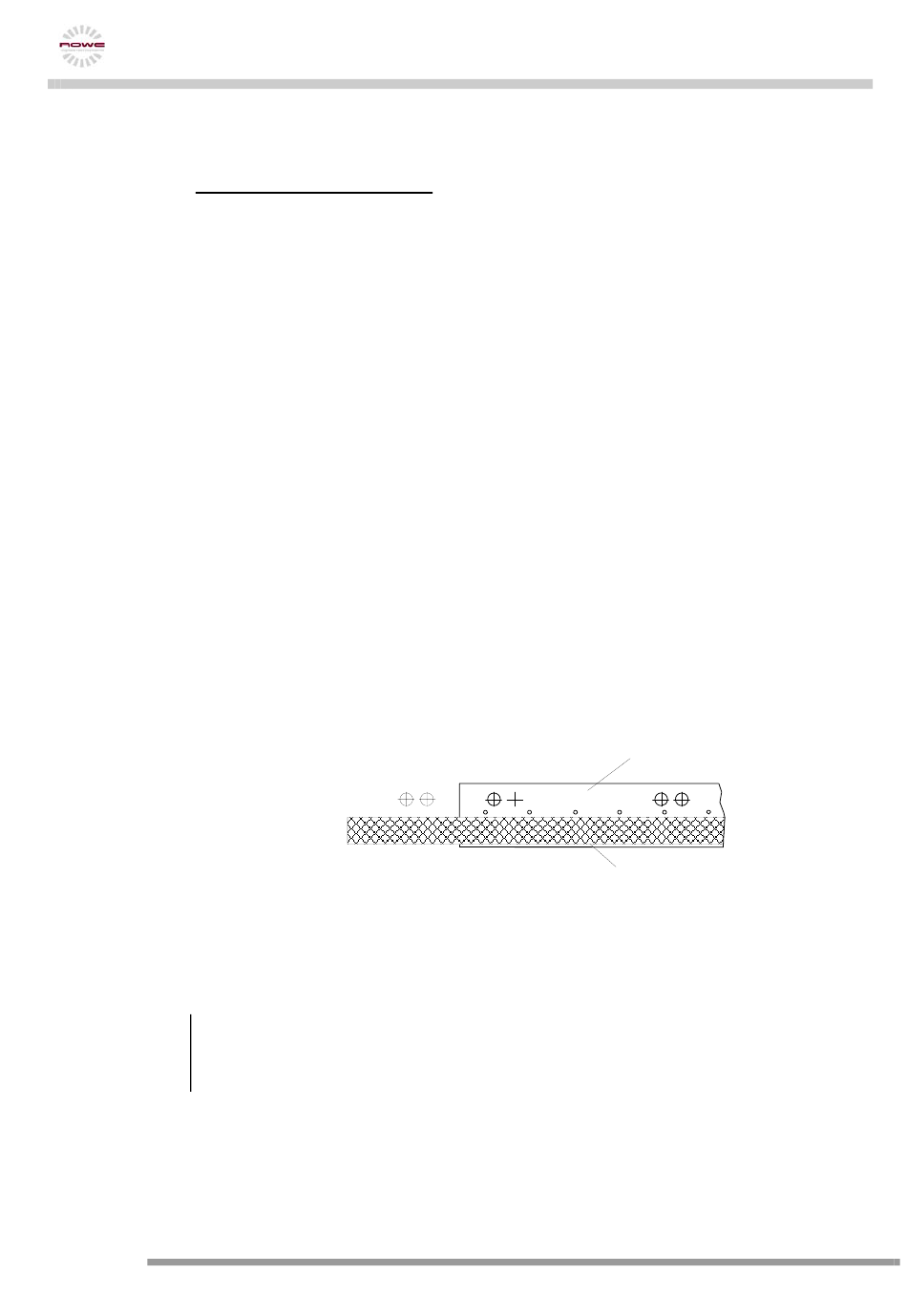

Heftstreifen und Abdeckband auf einer Länge von ca. 300 mm trennen, Abdeckband
um Niederhalteblech (9) umlenken und in Richtung Transportrolle ziehen. Mit
Andruckrolle (10) halten.
Heftstreifen durch Drehen des Griffs (14) abschneiden.
Abdeckband nachziehen.
Führungslamelle am Stempel einlegen.
Heftstreifenapparat wieder einschwenken, bis der Zentrierstift einrastet.
Abdeckblech wieder schließen.
Ein automatischer Streifenvorschub wird mit Schließen des Abdeckbleches - Bedecken
Sicherheitsschalter - ausgelöst.
Faltmaschine in Ausgangsposition bringen.
Heftstreifen
Abdeckband
16
