BEDIENUNGSANLEITUNG
6.0 FALTABLAUF

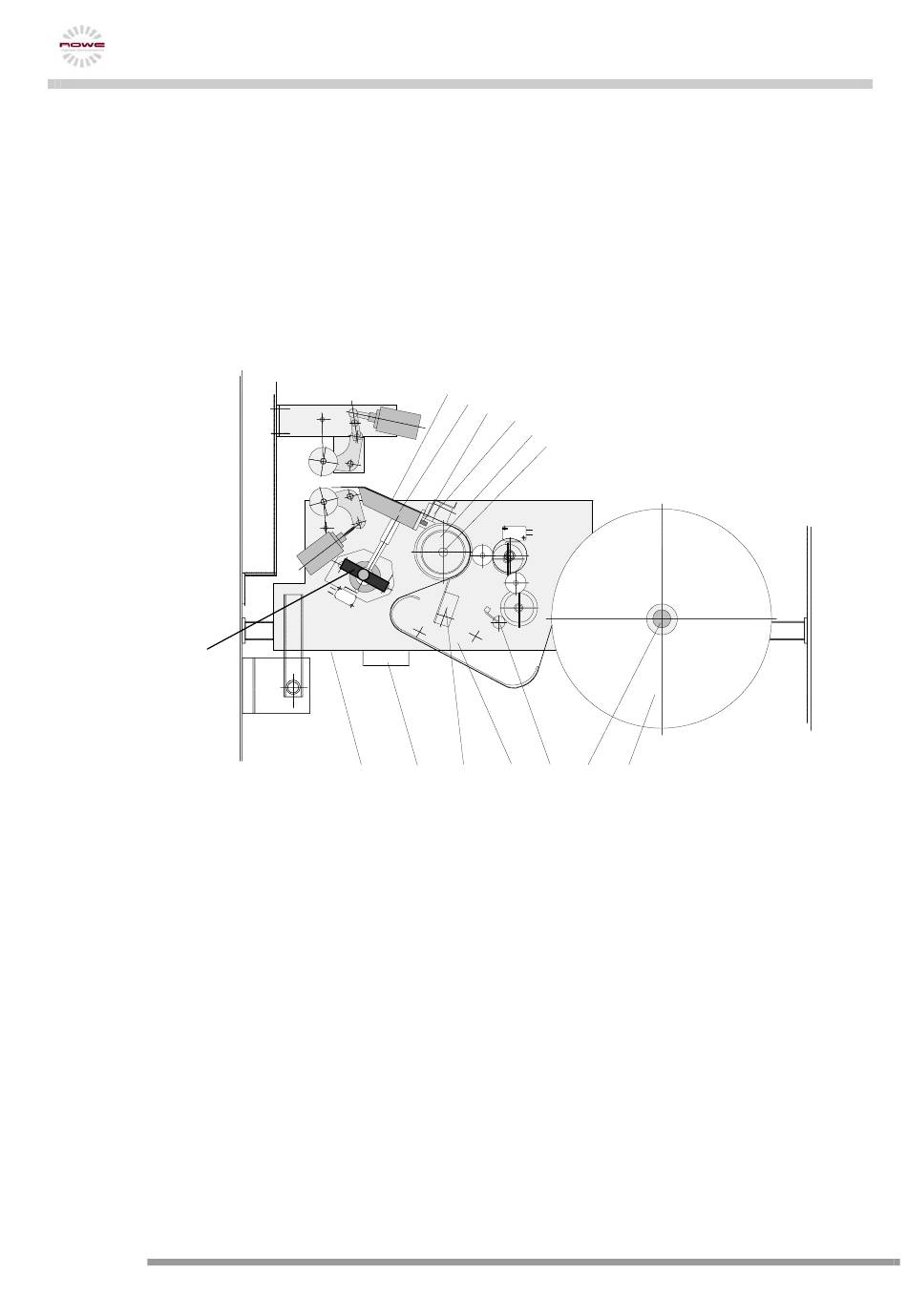

6.5 Heftstreifenapparat
Ein Heftstreifenapparat ist optional für die Faltmaschine erhältlich und wird im Bereich
Übergabe Längsfalter/ Querfalter angebracht.
14
1 =
Haltegriff
2 =
Rändelmutter
3 =
Deckel
4 =
Führungsblech
5 =
Führungslamelle
6 =
Ausrichtwinkel
7 =
Stachelwalze
R- 721 / 721-4
5
8
13
9
12
4
6
1
8 =
Stempel / Andruckbalken
9 =
Niederhalteblech
10 = Andruckrolle
11 = Kontermutter
12 = Drucktaster
13 = Ölfilz
14 = Drehgriff Messer
7
11
10
2
3
15
