ODT-MAC431-*-WH-MC / ODT-MAC433-*-WH-MC
Produktbeschreibung

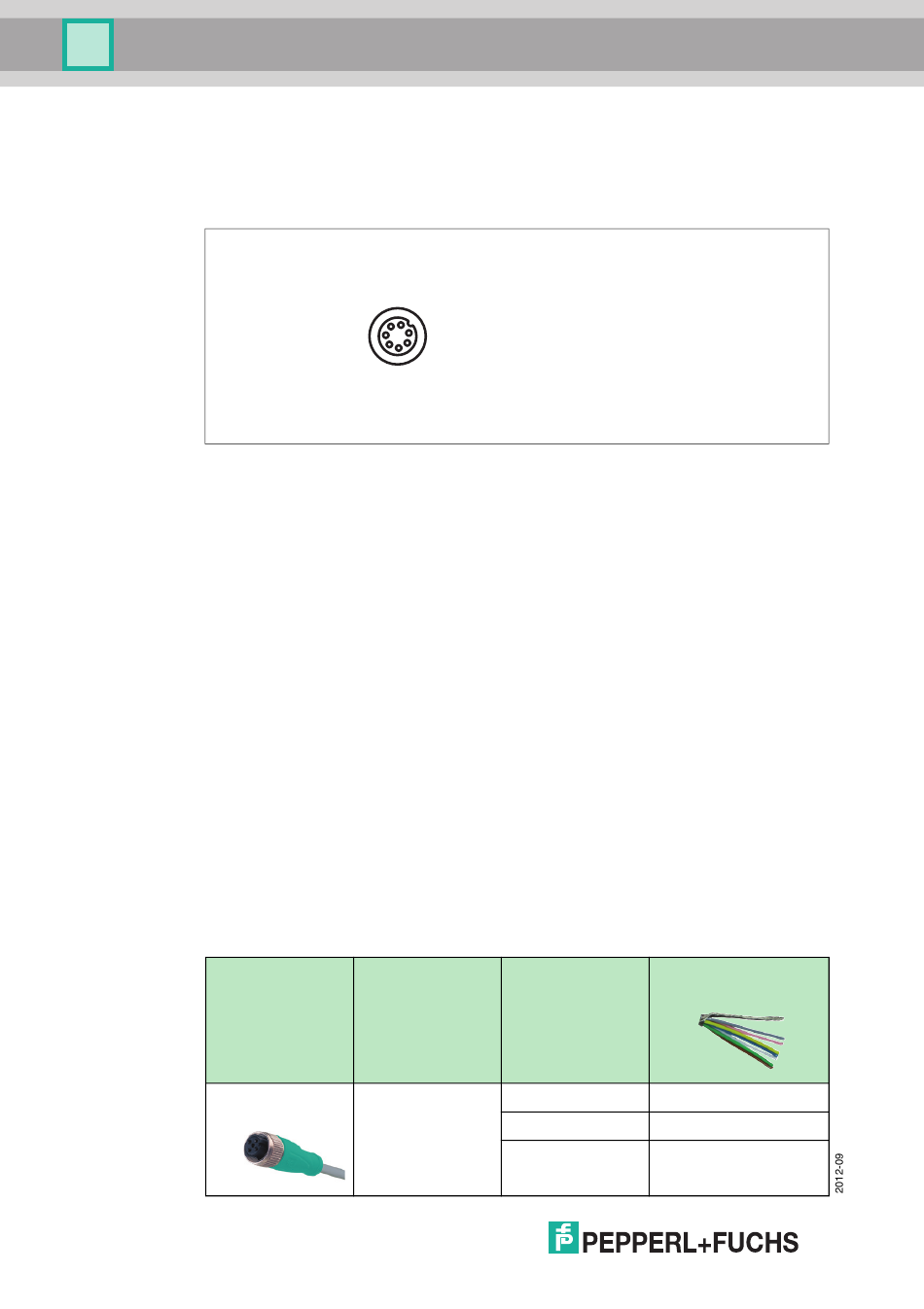

VGA Ausgang
An der Gehäuserückseite des Sensors befindet sich eine 7-polige M9-Buchse für
den Anschluss des VGA-Steckers. Die Pin-Belegung entnehmen Sie der
folgenden Grafik:
1
2
3
4
5
6
7
4.4
Lieferumfang
4.5
Zubehör
Es steht Ihnen verschiedenes Zubehör zur Verfügung.
4.5.1
Spannungsversorgung
Zum Anschluss der Spannungsversorgung, Eingänge und Ausgänge an den
Sensor verwenden Sie folgende Verbindungskabel.
M12-Verbindungsleitungen
M12-Buchse,
gerade, 8-polig
12
1
7
6
5
4
OUT VSYNC
GND
OUT R
OUT G
GND
OUT B
OUT HSYNC
ODT-MAC4**-LD-WH-MC
Kurzanleitung
Material
PUR
2
3
Länge
2 m
5 m
10 m
Kabelende,
konfektionierbar
V19-G-2M-PUR-ABG
V19-G-5M-PUR-ABG
V19-G-10M-PUR-ABG
