JUMO dTRANS T04 Kurzbeschreibung Seite 6

JUMO GmbH & Co. KG
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany
Postadresse: 36035 Fulda, Germany

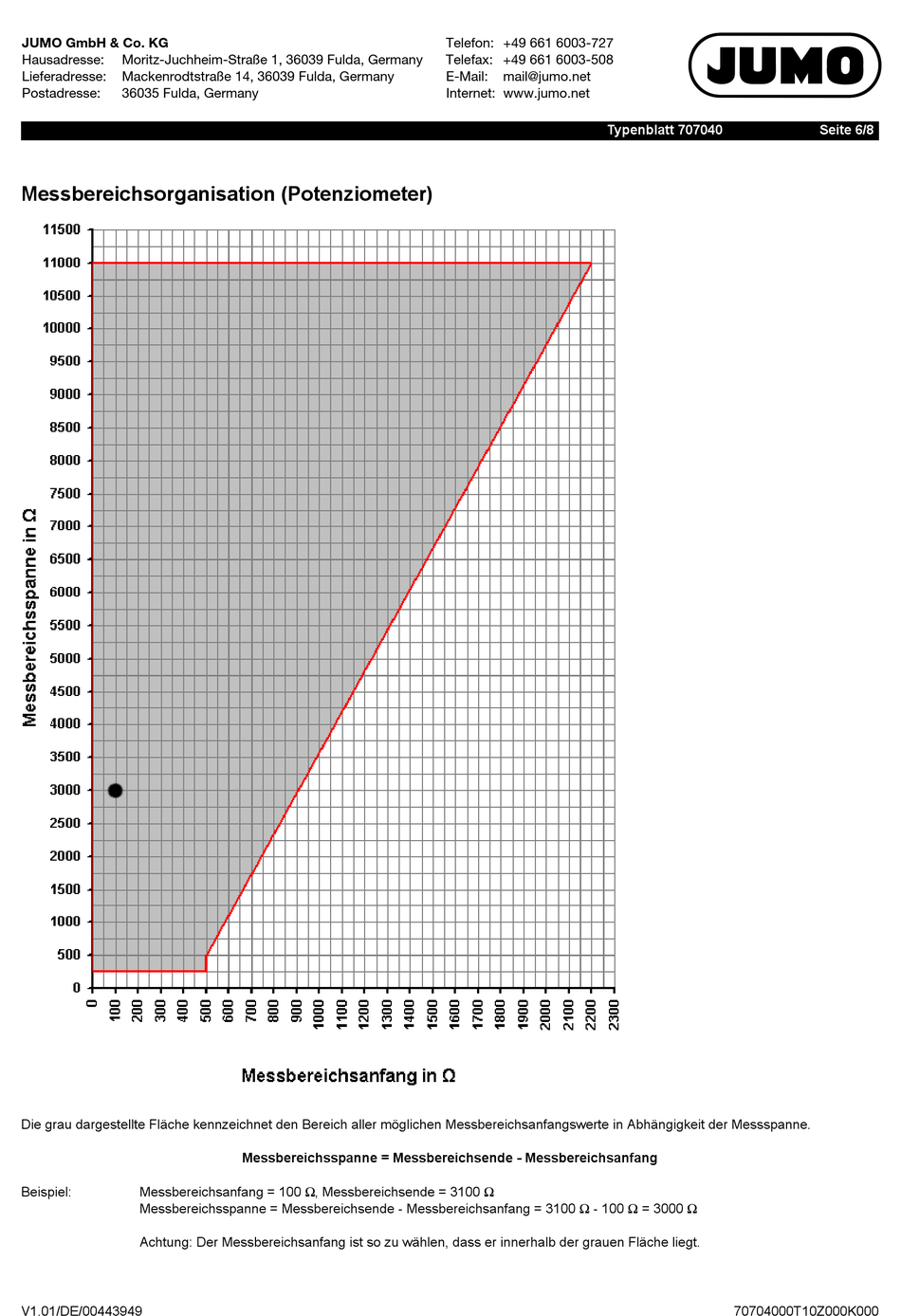

Messbereichsorganisation (Potenziometer)
Die grau dargestellte Fläche kennzeichnet den Bereich aller möglichen Messbereichsanfangswerte in Abhängigkeit der Messspanne.
Messbereichsanfang = 100 , Messbereichsende = 3100 
Beispiel:
Messbereichsspanne = Messbereichsende - Messbereichsanfang = 3100  - 100  = 3000 
Achtung: Der Messbereichsanfang ist so zu wählen, dass er innerhalb der grauen Fläche liegt.
V1.01/DE/00443949
Messbereichsspanne = Messbereichsende - Messbereichsanfang
Telefon: +49 661 6003-727
Telefax: +49 661 6003-508
E-Mail: mail@jumo.net
Internet: www.jumo.net
Typenblatt 707040 Seite 6/8
70704000T10Z000K000
