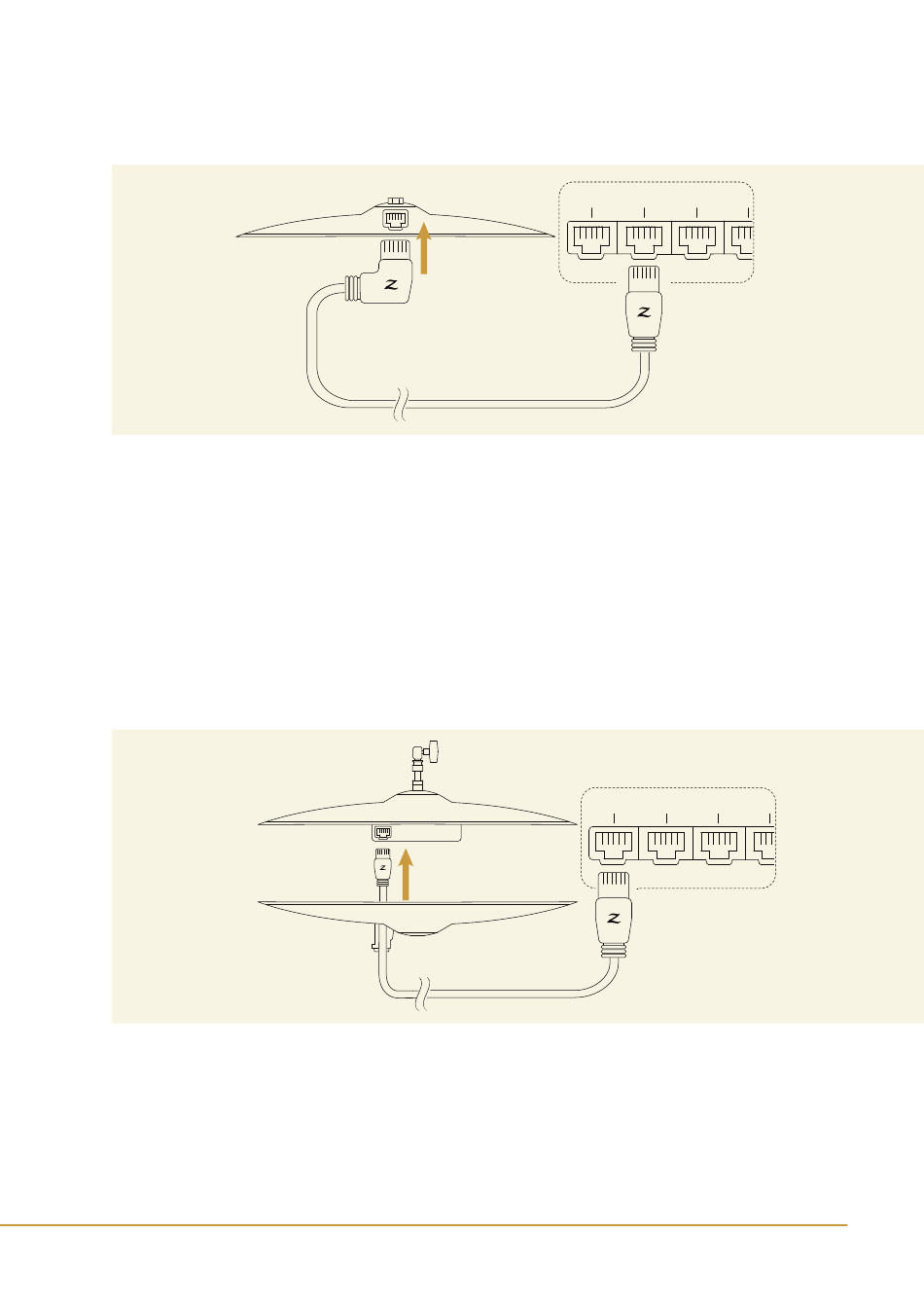

ANSCHLIESSEN DER BECKEN
Becken-Trigger-Ausgang
Verbinden Sie die Becken mit den mitgelieferten RJ45-Kabeln, wie abgebildet.
1.
Verbinden Sie die Becken mit den entsprechenden Trigger-Eingängen
(RIDE, CYM 1–4) an der Rückseite des Moduls.
2. Verbinden Sie das rechtwinkelige Ende des Kabels mit dem Becken und
das gerade Ende mit dem Modul-Eingang.
3. Befestigen Sie die Kabel mit den mitgelieferten Kabelbindern.
ANSCHLIESSEN DER HI-HAT
Hi-Hat-Trigger-
Ausgang
1.
Um die Hi-Hat anzuschließen, führen Sie das an beiden Enden gerade
RJ45-Kabel durch die Kabelführung am unteren Becken und schließen
Sie es an den Anschluss am oberen Becken an. Verbinden Sie das andere
Ende mit dem Hi-Hat-Trigger-Eingang an der Rückseite des Moduls, wie
abgebildet.
2. Befestigen Sie das Kabel mit einem Kabelbinder.
HI-HAT
RIDE
CYM1
CYM2
Triggereingänge RIDE
und CYM 1–4
HI-HAT
RIDE
CYM1
Hi-Hat-Trigger-
Eingang
CYM2
7
