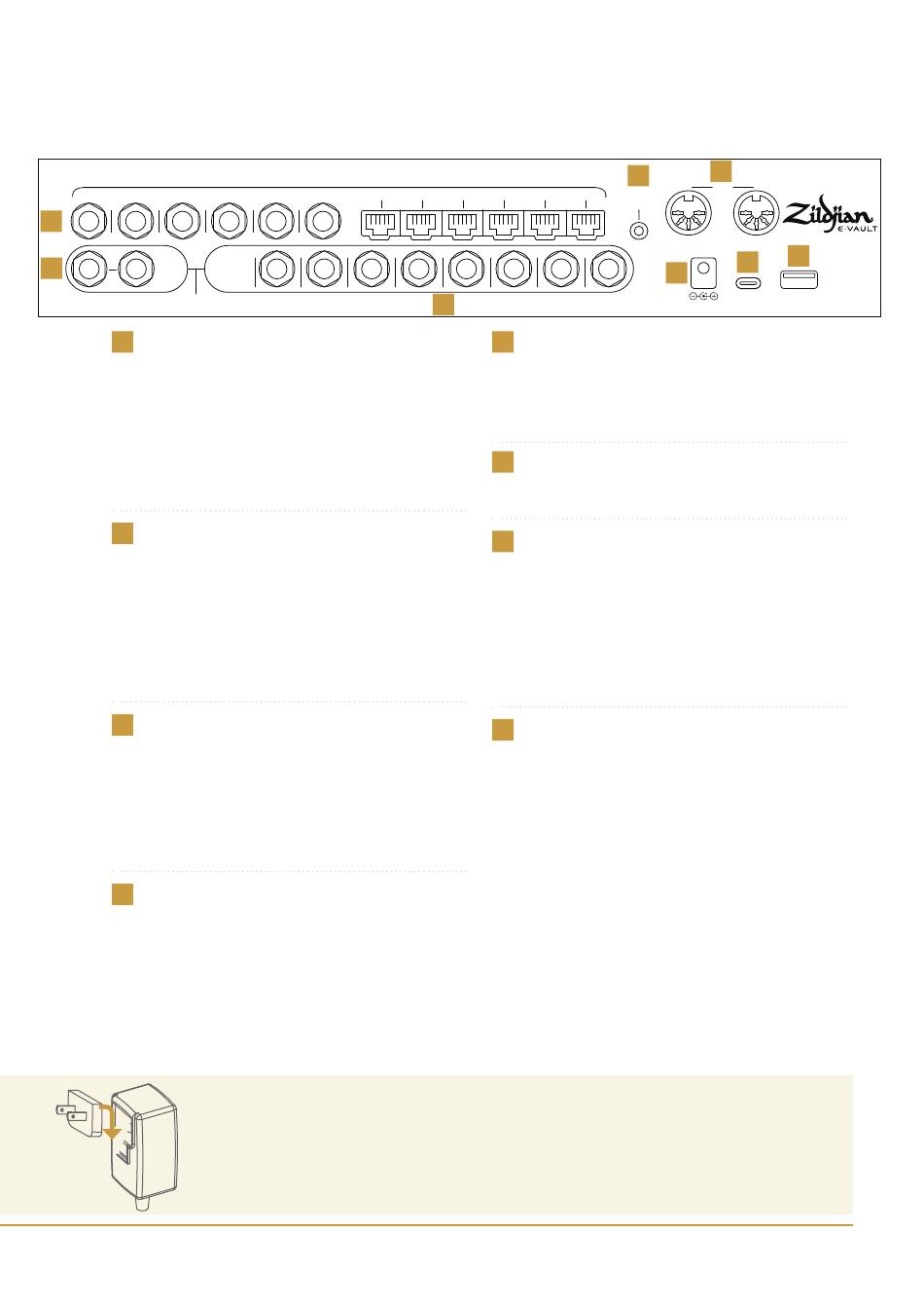

RÜCKSEITE
KICK
SNARE
TOM1
1
L
R
2
MULTI
MAIN
OUTPUTS
AUDIO OUTPUTS
1
TRIGGER INPUTS (TRIGGER-EINGÄNGE)
Verbinden Sie die Trigger-Ausgänge der
Drums und Becken mit den entsprechenden
Trigger-Eingängen am Modul. Verbinden Sie
die Drums mit den mitgelieferten ¼" (6,35 mm)
TRS-Klinkenkabeln. Verbinden Sie die Becken
mit den mitgelieferten RJ45-Kabeln.
2
MAIN OUTPUT (HAUPT-AUSGANG)
Verwenden Sie ¼" TRS-Klinkenkabel (nicht im
Lieferumfang enthalten), um die symmetrischen
L–R HAUPT-Ausgänge mit einem Mixer,
Drum-Verstärker oder Audio-Interface zu
verbinden. Es können auch asymmetrische
TS-Klinkenkabel verwendet werden.
3
AUX INPUT (AUX-EINGANG)
Schließen Sie eine Stereo-Audioquelle über ein
⅛" (3,5 mm) TRS-Mini-Klinkenkabel (nicht im
Lieferumfang enthalten) an. Der Aux-Eingang
ist für Musikplayer und Audiogeräte vorgesehen,
die ein Line-Pegel-Signal ausgeben.
4
MULTI OUTPUTS (MEHRFACH-AUSGÄNGE)
Die Mehrfach-Ausgangsmatrix des Moduls
leitet Audiosignale von Instrumenten und
Gruppen an 8 symmetrische ¼" TRS-Ausgänge
weiter. Verbinden Sie diese Ausgänge mit einem
Mixer oder Audio-Interface.
Über das Netzteil
Das mitgelieferte Netzteil ist weltweit einsetzbar.
Bringen Sie den mitgelieferten Stecker an, der mit dem Steckdosentyp Ihres Landes
kompatibel ist.
Für einen sicheren Betrieb verwenden Sie ausschließlich das mitgelieferte Netzteil und
den passenden Stecker.
TRIGGER INPUTS
TOM2
TOM3
TOM4
HI-HAT
1
2
3
4
RIDE
CYM1
CYM2
CYM3
CYM4
5
6
7
8
4
5
MIDI IN | OUT (MIDI-EINGANG | -AUSGANG)
Schließen Sie ein externes MIDI-Gerät mit
5-poligen DIN-Kabeln (nicht im Lieferumfang
enthalten) an.
6
DC-EINGANG
Schließen Sie das mitgelieferte Netzteil an.
7
USB-C
Verwenden Sie ein USB-C-Kabel (nicht im
Lieferumfang enthalten), um das Modul
an einen Computer anzuschließen. Zildjian
E-VAULT ist ein klassenkonformes
Audiogerät, das Mehrkanal-Audio und
MIDI-Datenübertragung unterstützt.
8
MEMORY (SPEICHER)
Schließen Sie den mitgelieferten USB-Stick
an, um System-Updates und Backups
durchzuführen. Der Speicherstick muss vor
der Verwendung formatiert werden.
Speicherstick formatieren
1.
Gehen Sie im Arbeitsbereich-Menü
SYSTEM zum Bildschirm System Settings
(Systemeinstellungen).
2. Wählen Sie die Registerkarte Format
(Formatieren).
3. Stecken Sie den Speicherstick in den
MEMORY-Steckplatz (SPEICHER-Steckplatz).
4. Wählen Sie die Schaltfläche „Format USB
Memory" (USB-Speicher formatieren).
5
3
MIDI
AUX
INPUT
IN
OUT
8
7
12V DC
6
USB-C
MEMORY
5
