2. Einrichtung

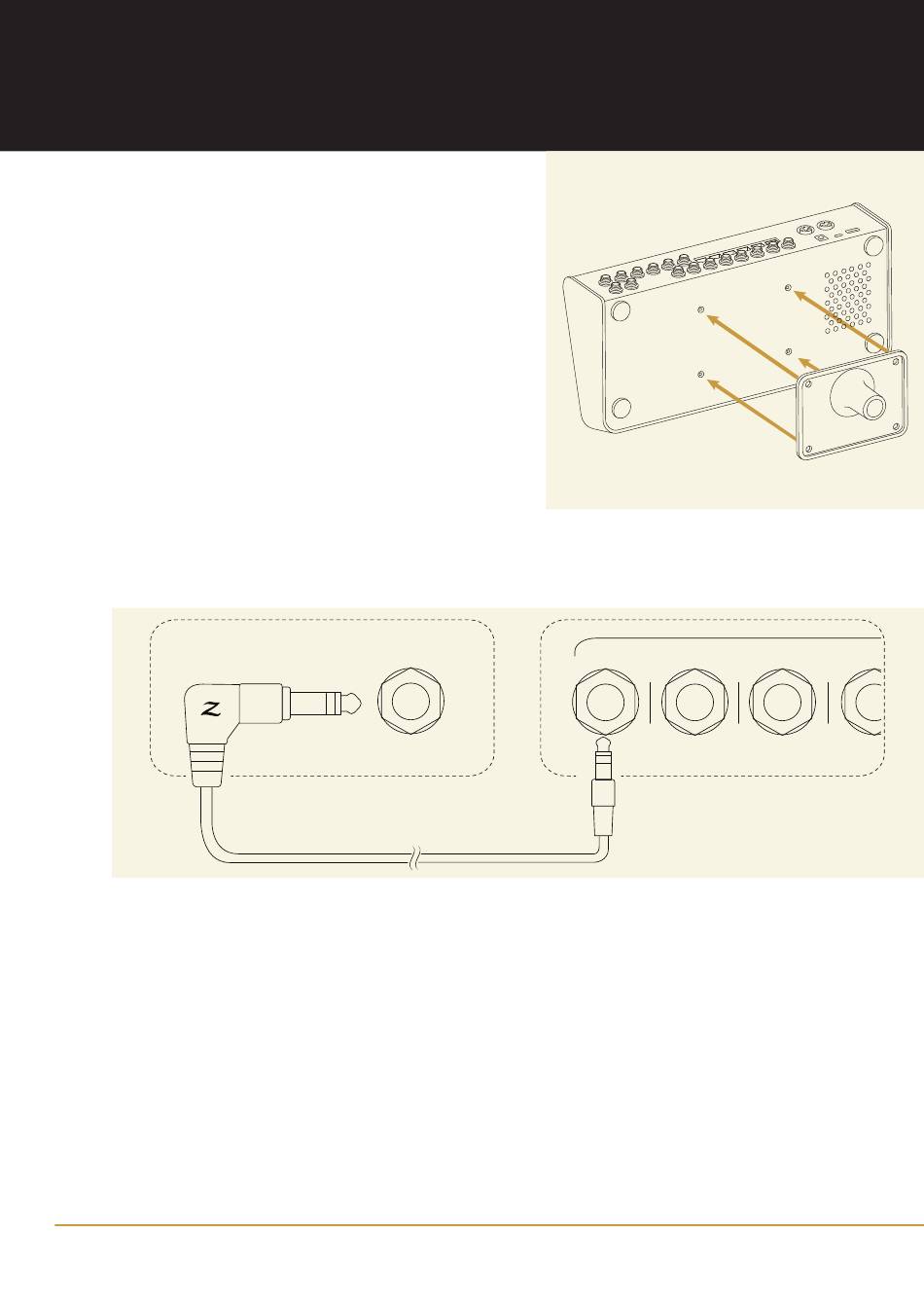

MONTAGEPLATTE
Befestigung der Platte an der Unterseite
Die mitgelieferte Montageplatte dient zur
Montage des Moduls auf einem kompatiblen
Drum-Ständer oder -Rack.
1.
Richten Sie die Montageplatte an den
Schraubenlöchern und Führungen an der
Unterseite des Moduls aus.
2. Befestigen Sie die Montageplatte mit den
mitgelieferten M5-10 mm Schrauben.
ANSCHLIESSEN DER DRUMS
Verbinden Sie die Drums mit den mitgelieferten ¼" (6,35 mm)
TRS-Klinkenkabeln, wie abgebildet.
1.
Verbinden Sie die Drum-Trigger-Ausgänge mit den entsprechenden
Trigger-Eingängen (KICK, SNARE, TOM 1–4) an der Rückseite des Moduls.
2. Verbinden Sie das rechtwinkelige Ende des Kabels mit dem Drum-Trigger-
Ausgang und das gerade Ende mit dem Klinken-Eingang.
3. Befestigen Sie die Kabel mit den mitgelieferten Kabelbindern.
EINRICHTUNG
Drum-Trigger-Ausgang
Netzschalter der Hi-Hat
Ein< >Aus
Befestigen Sie die Platte, wie abgebildet
KICK
SNARE
Trigger-Eingänge KICK, SNARE
und TOM 1–4
TOM1
TOM2
