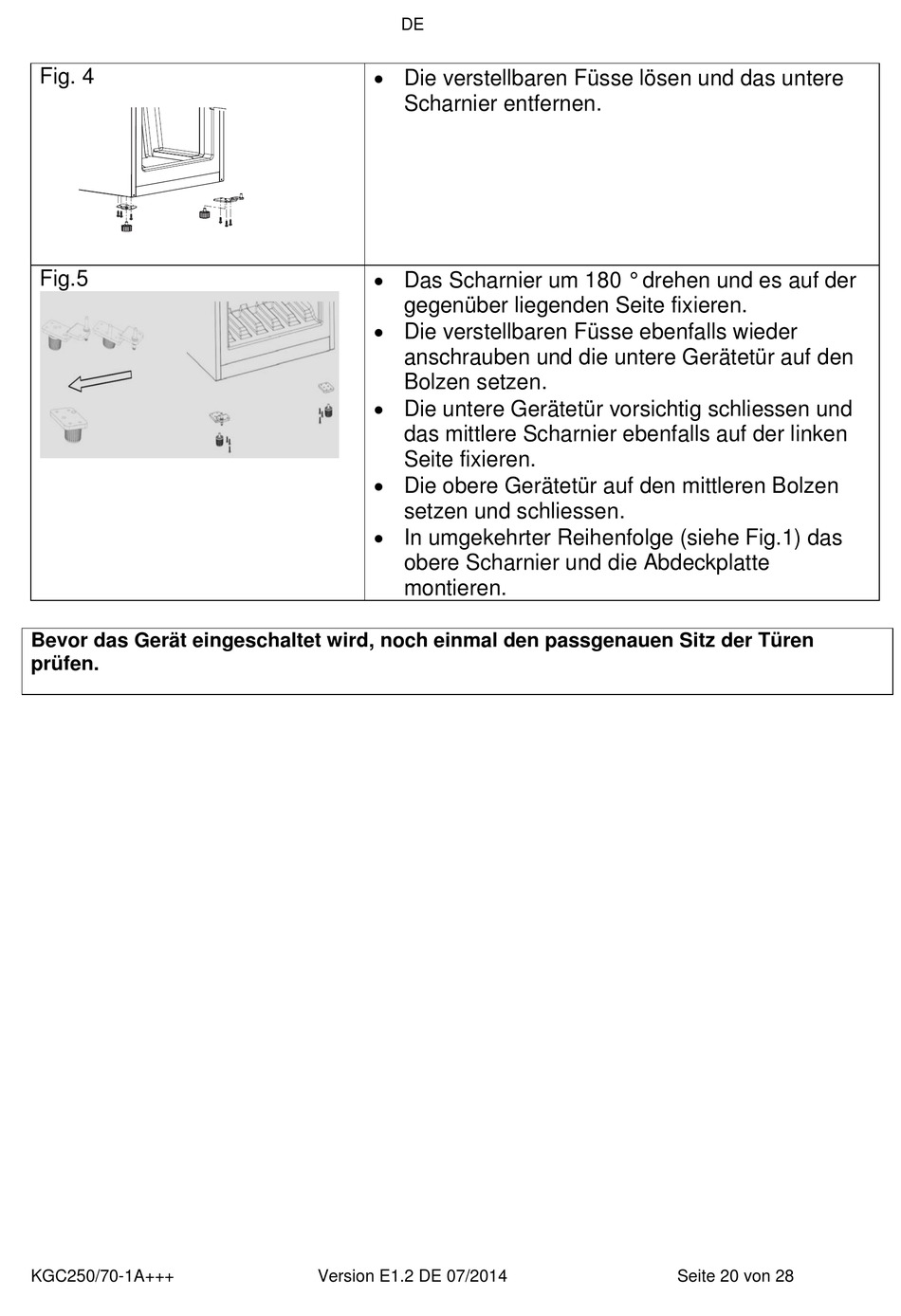

Fig. 4
Fig.5
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen
prüfen.
KGC250/70-1A+++
DE
Die verstellbaren Füsse lösen und das untere
Scharnier entfernen.
Das Scharnier um 180 ° drehen und es auf der
gegenüber liegenden Seite fixieren.
Die verstellbaren Füsse ebenfalls wieder
anschrauben und die untere Gerätetür auf den
Bolzen setzen.
Die untere Gerätetür vorsichtig schliessen und
das mittlere Scharnier ebenfalls auf der linken
Seite fixieren.
Die obere Gerätetür auf den mittleren Bolzen
setzen und schliessen.
In umgekehrter Reihenfolge (siehe Fig.1) das
obere Scharnier und die Abdeckplatte
montieren.
Version E1.2 DE 07/2014
Seite 20 von 28
