Bedienungsanleitung
Kühlschrank

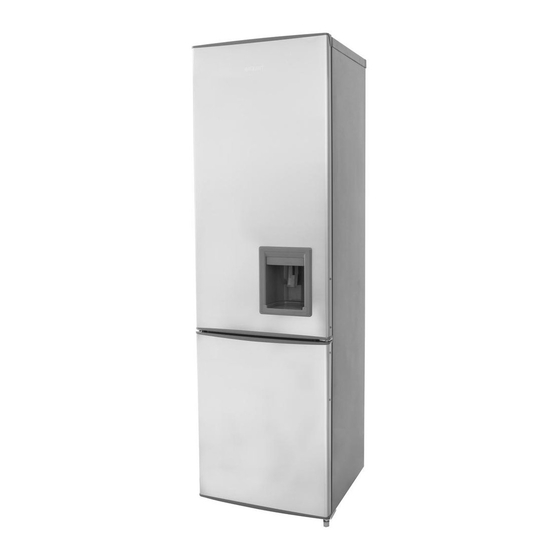

Kühl- / Gefrierkombination
KGC250/70-5WTA++
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut
gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten
Haushalt gebaut und ist ein Qualitäts-erzeugnis, das höchste
technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet–
wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer
Besitzer in ganz Europa arbeiten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit KGC250/70-5WTA++
Inhaltszusammenfassung für exquisit KGC250/70-5WTA++
- Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitäts-erzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet–...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung für Sie nicht ausführlich genug beschrieben sind oder eine neue Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutschland Tel.0 29 44-9716 791 oder gehen Sie auf unsere Homepage: www.ggv-exquisit.de. Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung... -
Seite 3: Umweltschutz
KGC250/70-5WTA++ Türanschlagwechsel ................19 Betriebsgeräusche ................. 21 Störungen….. Störungsbehebung ............22 Kundendienst ..................23 Allgemeine Garantiebedingungen ............24 Technische Angaben................26 Umweltschutz Entsorgung von Geräten Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden. -
Seite 4: Gebrauchs- Und Sicherheitshinweise
KGC250/70-5WTA++ Gebrauchs- und Sicherheitshinweise Erklärung der Sicherheitshinweise GEFAHR Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt! WARNUNG Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann! VORSICHT Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mässigen Verletzungen führen kann! WICHTIG Bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder... -
Seite 5: Besondere Sicherheitshinweise
KGC250/70-5WTA++ Ziehen Sie den Stecker nicht am Kabel aus der Steckdose. Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steckdose. Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen. -
Seite 6: Bestimmungsgemäße Verwendung
KGC250/70-5WTA++ stellraum laut Norm EN 378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge an Kältemittel in Ihrer Kühl-Ge- frier-Kombination finden Sie auf dem Typenschild und in den technischen Daten dieser Bedienungsanleitung Vorgehen bei beschädigtem Kühlkreislauf: ... -
Seite 7: Vor Der Ersten Inbetriebnahme
KGC250/70-5WTA++ Vor der ersten Inbetriebnahme Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transport- schäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall bitte an den Lieferanten. Transportschutz entfernen Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder auf der rechten und linken Seite der Gerätetür entfernen sowie, eventuelle Kleberückstände können Sie mit Reinigungsbenzin entfernen. - Seite 8 KGC250/70-5WTA++ SN 10 bis 32°C N 16 bis 32°C ST 16 bis 38°C T 16 bis 43°C Die Luftzirkulation an der Geräterückwand, -seite und –oberkante beeinflusst den Energieverbrauch und die Kühl/Gefrierleistung (je nach Modell). Halten Sie für die Belüftung des Gerätes die minimalen Lüftungsquerschnitte ein, siehe Tabellen und Zeichnungen.
-
Seite 9: Nivellieren
KGC250/70-5WTA++ Zur Einhaltung der Abstände und zur Erreichung der angegebenen Energieklasse ist der Abstand gemäss oben genannter Tabelle einzuhalten. 4.2 Nivellieren Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füssen ausgeglichen werden. Drehen Sie an den Füssen, bis das Gerät horizontal und ohne zu wackeln fest auf dem Boden steht. -
Seite 10: Betrieb
KGC250/70-5WTA++ 1 Glasabstellregale 2 Gefrierschubladen 3 Verstellbare Füsse 4 Türgriffe 5 Kleine Türfächer 6 Wassertank 7 Temperaturregler 8 Türfächerbreit Temperaturregler Betrieb Gerät vor Inbetriebnahme reinigen Das Gerät sowie die Teile der Innenausstattung sind vor Inbetriebnahme gründlich zu reinigen. Siehe Hinweise unter Kapitel „Reinigung und Pflege“. 6.1 Gerät einschalten Schalten Sie das Gerät am Temperaturregler ein, er befindet sich mittig im Innenraum. -
Seite 11: Temperatur Einstellen
KGC250/70-5WTA++ Gerät ist einsatzfähig. Der Temperaturregler kann auf eine mittlere Stufe zurück gestellt werden. Das Gefrierfach ist nach ca. 3 Std. betriebsbereit. WICHTIG Hohe Raumtemperaturen (wie z.B. an heißen Sommertagen) und eine hohe Temperaturreglereinstellung können zu fortdauerndem Kühlbetrieb führen. Der Kompressor muss kontinuierlich laufen, um die niedrige Temperatur im Gerät beizubehalten. -
Seite 12: Wasserspender
KGC250/70-5WTA++ 6.3 Wasserspender Dieses Gerät verfügt über einen Wasserspender. Sie können aus dem Wasserspender schneller ein gekühltes Glas Wasser nehmen als aus dem Wasserhahn. Der Wasserspender hat einen 2 Liter Tank welcher aufgefüllt werden sollte. Um den Wasserspender zu bedienen gehen Sie wie folgt vor: ... - Seite 13 KGC250/70-5WTA++ Nur einwandfreie Lebensmittel verwenden. Der Zeitraum zwischen dem Kauf und dem Einlegen der Nahrungsmittel in das Gerät sollte so gering wie möglich gehalten werden. Lebensmittel sollen immer abgedeckt oder verpackt in den Kühlraum gelangen, um Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut möglichst zu vermeiden.
- Seite 14 KGC250/70-5WTA++ Der Gefrierraum ist geeignet für die Langzeitlagerung von Tiefkühlware und zum Einfrieren von frischen, einwandfreien Lebensmitteln. VORSICHT Lagern Sie keine kohlesäurehaltigen / schäumenden Getränke im Gefrierfach, insbesondere Mineralwasser, Bier, Sekt, Cola, usw. EXPLOSIONSGEFAHR! Lagern Sie keine Plastikflaschen im Gefrierfach. Essen Sie keine Lebensmittel, die noch gefroren sind.
-
Seite 15: Eiswürfel Herstellen
KGC250/70-5WTA++ 7.3 Eiswürfel herstellen Füllen Sie die Eisschale zu drei Vierteln mit Wasser und stellen Sie sie auf den Boden des Gefrierraums. Festgefrorene Eisschale nur mit einem stumpfen Gegenstand lösen (Löffelstiel). Die fertigen Eiswürfel lösen sich leicht aus der Schale, wenn Sie diese für kurze Zeit unter fließendes Wasser halten. -
Seite 16: Gerät Ausschalten
KGC250/70-5WTA++ Ziehen Sie den Netzstecker Leeren Sie das Gerät und lagern Sie die Waren in einem kühlen Raum. Stellen Sie ein Gefäß mit warmem Wasser (80 °C) Achtung VERBRENNUNGSGEFAHR! in den Innenraum und lassen Sie die Tür offenstehen, dies unterstützt ein schnelleres Abtauen. ... -
Seite 17: Leuchtmittel Auswechseln
KGC250/70-5WTA++ abschalten, bzw. herausdrehen. WARNUNG Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in STROMSCHLAGGEFAHR! elektrische Bauteile gelangen. Heißer Dampf kann zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen. VORSICHT Benutzen Sie keine scheuernden, aggressiven Reinigungsmittel. ... -
Seite 18: Tipps Zur Energieeinsparung
KGC250/70-5WTA++ Auf die Lampenabdeckung drücken und Lampenabdeckung nach hinten abnehmen. Defektes Leuchtmittel auswechseln. Lampenabdeckung wieder einsetzen und Schraube eindrehen. Gerät wieder einschalten. 12 Tipps zur Energieeinsparung Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. -
Seite 19: Türanschlagwechsel
KGC250/70-5WTA++ 13 Türanschlagwechsel VORSICHT Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt werden muss. VERLETZUNGSGEFAHR! 1. Alle Schrauben von der Abdeckplatte lösen und die Abdeckplatte vorsichtig anheben und zur Seite legen. - Seite 20 KGC250/70-5WTA++ 8. Mit einer weiteren Person das Gerät etwas nach hinten kippen und die Verstellbaren Füsse lösen. 9. Die Schrauben vom unteren Scharnier lösen, das Scharnier entfernen. 10. Das untere Scharnier auf der gegenüberliegenden Seite fixieren. Die untere Gerätetür auf den Bolzen des unteren Scharniers aufsetzen und die Gerätetür vorsichtig schließen.
-
Seite 21: Betriebsgeräusche
KGC250/70-5WTA++ 14 Betriebsgeräusche GERÄUSCHE GERÄUSCHART URSACHE / BEHEBUNG Normale Geräusche Murmeln Wird vom Kompressor verursacht, wenn er in Betrieb ist. Flüssigkeitsgeräusch Entsteht durch die Zirkulation des Kühlmittels im Aggregat. Klickgeräusche Der Temperaturregler schaltet den Kompressor ein oder aus. Störende Geräusche Vibrieren des Gitters Prüfen Sie, ob Gitter und Röhren oder der Röhren... -
Seite 22: Störungen
KGC250/70-5WTA++ 15 Störungen….. Störungsbehebung STÖRUNG MÖGLICHE URSACHEN MASSNAHMEN 1. Innenbeleuchtung Das Leuchtmittel ist Wechseln Sie das Leuchtmittel funktioniert nicht, aber defekt. aus (siehe Kapitel 11). Kompressor läuft. 2. Es steht Wasser im Der Wasserabflusskanal Reinigen Sie den Gerät ist vollständig Wasserabflusskanal und das geschlossen. -
Seite 23: Kundendienst
KGC250/70-5WTA++ 16 Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus. WICHTIG Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist. -
Seite 24: Allgemeine Garantiebedingungen
KGC250/70-5WTA++ 17 Allgemeine Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist,... - Seite 25 KGC250/70-5WTA++ Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 26: Technische Angaben
KGC250/70-5WTA++ 18 Technische Angaben Modell KGC250/70-5WTA++ Typ I (Anzahl der Temperaturregler) Abtauen Kühlen Automatisch Lampenleistung [W] Elektrischer Anschluss [V/Hz] 220-240 / 50 Leistungsaufnahme [W] Stromaufnahme [A] 0.37 Gewicht netto [kg] EAN Nr. [Farbe] Weiss 4016572016925 EAN Nr. [Farbe] Silber 4016572014860 EAN Nr. - Seite 27 KGC250/70-5WTA++ Produktdatenblatt für Haushaltkühlgeräte Delegierte Verordnung (EU) 1060/2010 Marke Exquisit Modell KGC 250/70-5 WT A++ Inox Kategorie ¹) Energieeffizienzklasse ²) Jährlicher Energieverbrauch ³) kWh/Jahr Nutzinhalt gesamt Nutzinhalt Kühlfach Nutzinhalt Gefrierfach Sternekennzeichnung ⁴) Frostfrei Nein Lagerzeit bei Störung Gefriervermögen kg/24h Klimaklasse ⁵)
