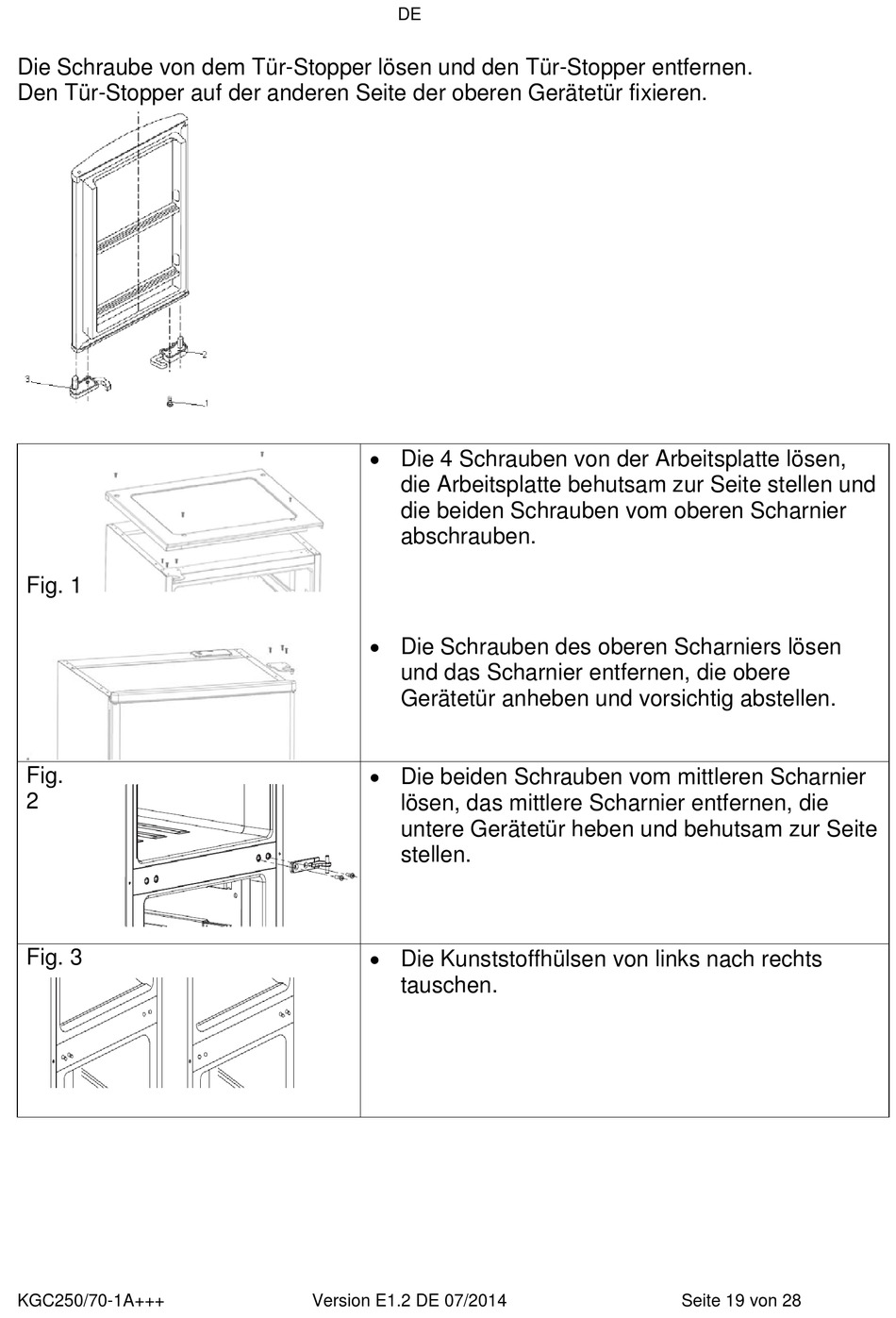

Die Schraube von dem Tür-Stopper lösen und den Tür-Stopper entfernen.
Den Tür-Stopper auf der anderen Seite der oberen Gerätetür fixieren.
Fig. 1
Fig.
2
Fig. 3
KGC250/70-1A+++
DE
Die 4 Schrauben von der Arbeitsplatte lösen,
die Arbeitsplatte behutsam zur Seite stellen und
die beiden Schrauben vom oberen Scharnier
abschrauben.
Die Schrauben des oberen Scharniers lösen
und das Scharnier entfernen, die obere
Gerätetür anheben und vorsichtig abstellen.
Die beiden Schrauben vom mittleren Scharnier
lösen, das mittlere Scharnier entfernen, die
untere Gerätetür heben und behutsam zur Seite
stellen.
Die Kunststoffhülsen von links nach rechts
tauschen.
Version E1.2 DE 07/2014
Seite 19 von 28
