Vorbereitende Arbeiten
Benutzen Sie für die weiteren Arbeiten unbedingt eine stabile und trittsichere Leiter !
Sie können die Laufschiene entweder an der
Sturzwand über dem Garagentor montieren oder
wenn es die bauliche Situation zulässt auch direkt
an der Decke anbringen. Die Angaben für Bohr-
löcher, Dübel und Schrauben beziehen sich auf
eine Montage an Stein oder Beton. Andere Materialien
erfordern abweichende Montagemittel.
Ermitteln Sie den Torhöstlaufpunkt
- Bewegen Sie das Garagentor bis zum höchsten
Punkt des Torlaufs
- Messen Sie den Abstand zwischen dem höchsten
Punkt des Garagentores und der Decke.
Markieren Sie den Torhöstlauf mit einer Linie
am Sturz.
50 mm über dieser Linie ziehen Sie eine
weitere horizontale Linie, die für die spätere Befestigung
des Sturzbeschlages ( 2 ) wichtig ist.
Hinweis !
Der Mindestabstand von 35 mm zwischen Torhöchst-
lauf und Decke darf nicht unterschritten werden.
Der Abstand zwischen dem Torhöstlauf und
der Unterkante der Laufschiene sollte nicht
geringer als 5 mm und nicht größer als 65 mm sein.
Ideal ist ein Schubarmwinkel von ca. 30°.
Beachten Sie evtl. Montierte Torgriffe !
- Markieren Sie bei geschlossenem Garagentor
dessen vertikale Mittellinie ( 1 ). Ziehen Sie
diese Linie bis zur Befestigungswand ( Sturz
oder Decke ) über dem Garagentor durch.
Montage des Sturzbeschlages
A. Sturzmontage
- Sturzbeschlag ( 2 ) mittig auf der senkrechten Tormittellinie ( 1 ) anlegen, dabei liegt der untere
Rand auf der horizontalen Hilfslinie ( 4 ) 50 mm. Alle Löcher des Sturzbeschlages markieren und
anschließend mit 10 mm Durchmesser bohren und Dübel einsetzen. Den Sturzbeschlag mit den
Schrauben XXXXXXX befestigen.
B. Deckenmontage
- Senkrechte Mittellinie ( 1 ) weiter bis zur Decke ziehen. Sturzbeschlag ( 2 ) auf der senkrechten
Markierung bis zu 150 mm von der Wand mittig anlegen. Alle Löcher des Sturzbeschlages
markieren. Löcher mit 10 mm Durchmesser bohren, Dübel einsetzen und den Sturzbeschlag mit
den Schrauben XXXXXXXX befestigen.

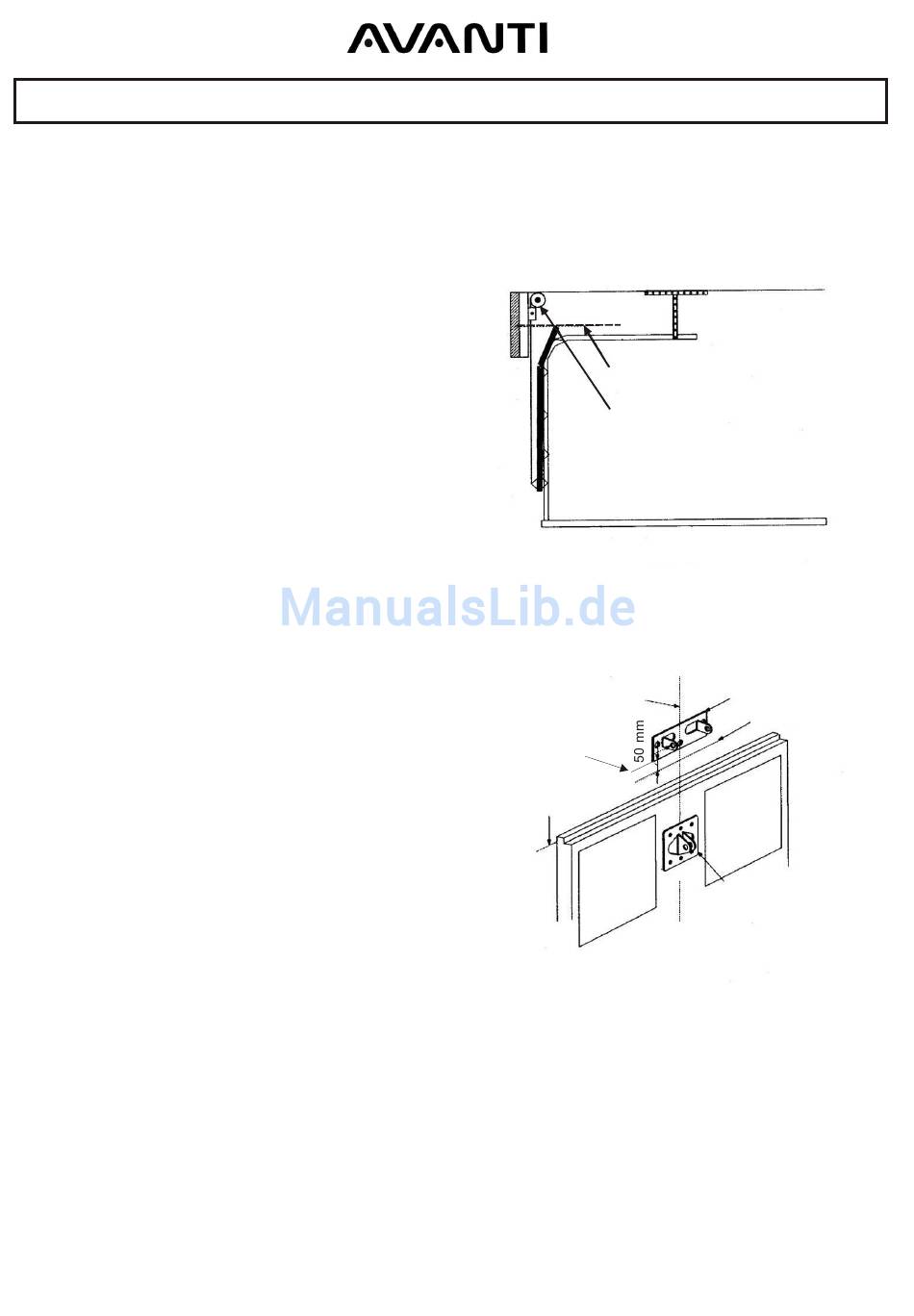

Montage des GTA an der Decke
Tormitte ( 1 )
Hilfslinie ( 4 )
Unterkante
Sturz
- 7 -
Torhöstlaufpunkt
Federwelle
Fig. 4
Sturzbeschlag ( 2 )
Torhöstlaufpunkt
Torblattbeschlag ( 3 )
Fig. 5
