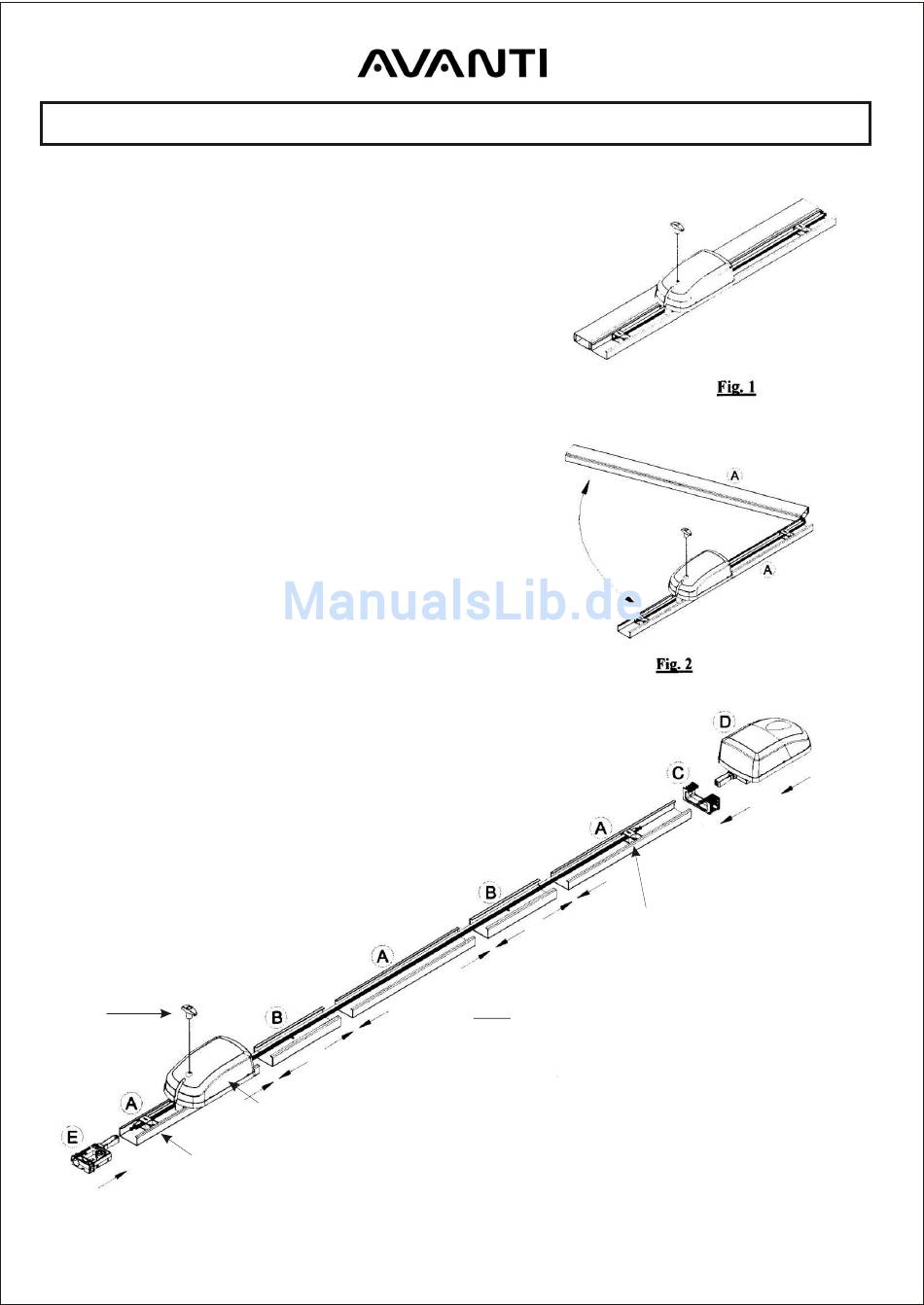

- Öffnen Sie die Verpackung
- Die Laufschienen sind wie in Fig. 1 gezeigt verpackt
- Entnehmen Sie die Schieneneinheit wie in Fig. 2 gezeigt
aus der Verpackung und legen die Schienen wie in Fig. 3
dargestellt lose hintereinander
- Der Motorlaufwagen mit eingezogenem Kettenkanal,
sowie die beiden Endschalter sind bereits in einer
C-Schiene ( A ) montiert.
- Verbinden Sie jetzt die C-Schienen ( A ) jeweils mittels
eines Überschubteils. Fügen Sie alle C-Schienen ( A )
bis zum Anschlag zusammen
- Legen Sie jetzt den Kettenkanal in die Laufschiene.
Achten Sie darauf, dass alle Kettenglieder in den
Kunststoffkanal eingeclipst sind.
- Stecken Sie die Schrauben für die Befestigung der
Winkellocheisen in die Deckenabhängung ( C ) und
shieben Sie dann die Deckenabhengung auf die
Laufschiene
- Lösen Sie die Arretierung ( Kreuzschlitzschraube ) des
hinteren Endschalters und schieben den Endschalter bis
zur Mitte der letzten C-Schiene ( A ) in Richtung
Steuerungsgehäuse und fixieren den Endschalter wieder
Notentriegelung
Endschalter vorn ( Tor zu )
Zusammenbau der Laufschiene
Motorlaufwagen
Endschalter hinten ( Tor auf )
Fig. 3
A Laufschiene C-Profil
B Überschubteil C-Profil
C Deckenabhängung
D Steuerungsgehäuse
E Spanneinrichtung
- 5 -
Version
DE 04-2010-01
802-00-04 A
