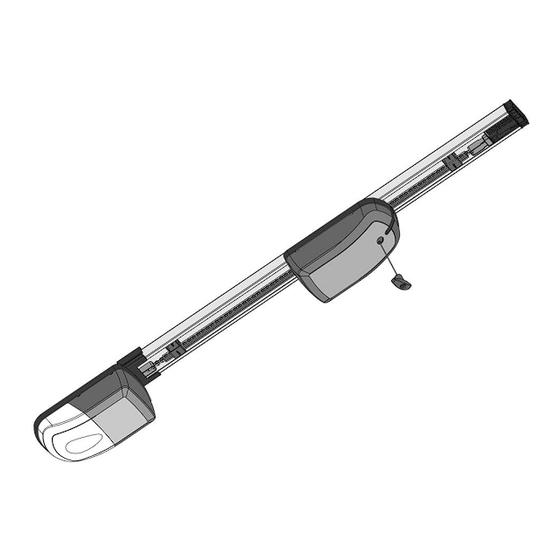

Funkgesteuerter Garagentorantrieb FORTE ( TX20 – DE ) Modell Installationsanleitung und Benutzerhandbuch AVANTI Antriebe GmbH & Co.KG Konrad-Korte-Straße 24 33175 Bad Lippspringe Tel.: +49 (5252) 9391-0 Fax: +49 (5252) 9391-20 post@avanti-antriebe.de Version 02-2011...
AVANTI übernimmt keine Haftung für Schäden die sich aus der Nichtbeachtung der Montage- und Betriebsanleitung ergeben. Der GTA ist nur zum Öffnen und Schließen von Garagentoren zu verwenden. Der GTA kann keine Defekte oder Montagefehler am Tor ausgleichen. Eine anderweitige Verwendung des GTA ist nur nach vorheriger und schriftlicher Bestätigung durch AVANTI zulässig.
Schwingtor Kein weiteres Zubehör notwendig Bauart bedingt kann das Schwingtor ca. 5 cm von Hand angehoben ( geöffnet ) werden. Sektionaltor mit einfacher Laufschiene Sektionaltorbeschlag mit Bumerang ( im Lieferumfang enthalten ) Sektionaltor mit doppelter Laufschiene Sektionaltorbeschlag ohne Bumerang Kipptor Kurvenarm notwendig Flügeltor Flügeltorbeschlag notwendig...
es at the end the manual Montage Garagentorantrieb 1. Montage des Steuerungsgehäuses Das Steuerungsgehäuse des GTA kann wie folgt montiert werden: A-Das Steuerungsgehäuse ist fest mit der Laufschiene verbunden ( siehe auch Abb. 2 ) B-Montage des Steuerungsgehäuses an der Decke neben der Laufschiene. C-Montage des Steuerungsgehäuses an der Wand Hinweis: Bei Montage des Steuerungsgehäuses nach Variante C muss zusätzlich das Wandbefestigungskit verwendet werden ( nicht im Lieferumfang enthalten ).
6. Montage der Laufschiene am Sturzbeschlag Schließen Sie das Garagentor vollständig. Legen Sie die Laufschiene mittig zum Garagentor ( 1 ) auf den Garagenboden. Heben Sie die Laufschiene ( 3 ) bis zum Sturzbeschlag ( 4 ) hoch. Hängen Sie die vordere Spanneinheit der Laufschiene in den Sturzbeschlag. Schieben Sie den Lastösenbolzen ein.
Ein – und Ausschalten der Beleuchtung des GTA per Handsender Mit diesem Tastenbefehl kann die Beleuchtung am GTA gezielt ein- und ausgeschaltet werden. “ LEARN “ Taste 4 x kurz drücken ( LED beginnt in kurzen Abständen 4 x zu blinken ) Gewünschte Sendertaste 2 x kurz drücken ( LED blinkt kurz sehr schnell ) Lernvorgang beendet Ein –...
Einlernverfahren im Modus M Position OFF Betrieb mit Lichtschranken DIP – Schalter 2 Lichtschranken verhindern das unbeabsichtigte Schließen des Garagentores. Es können sowohl AVANTI 2-Draht Bus- Lichtschranken, als auch normale Relais-Lichtschranken angeschlossen werden. Beachten Sie die Zeichnungen 13A und 13B. Lichtschranken angeschlossen...
Wird eine Endlage erreicht, schaltet die Speed Control ab. Der Vorgang kann immer wieder ausgeführt werden. Klemmbelegung – Anschluss von Zubehör Die Klemmbelegung wird in folgenden Abbildungen beschrieben: AVANTI 2-Draht Bus-Lichtschranke (13A) b. Relaislichtschranke 24VDC 4-Draht. (13B) 24VDC Universalempfänger (13C).
