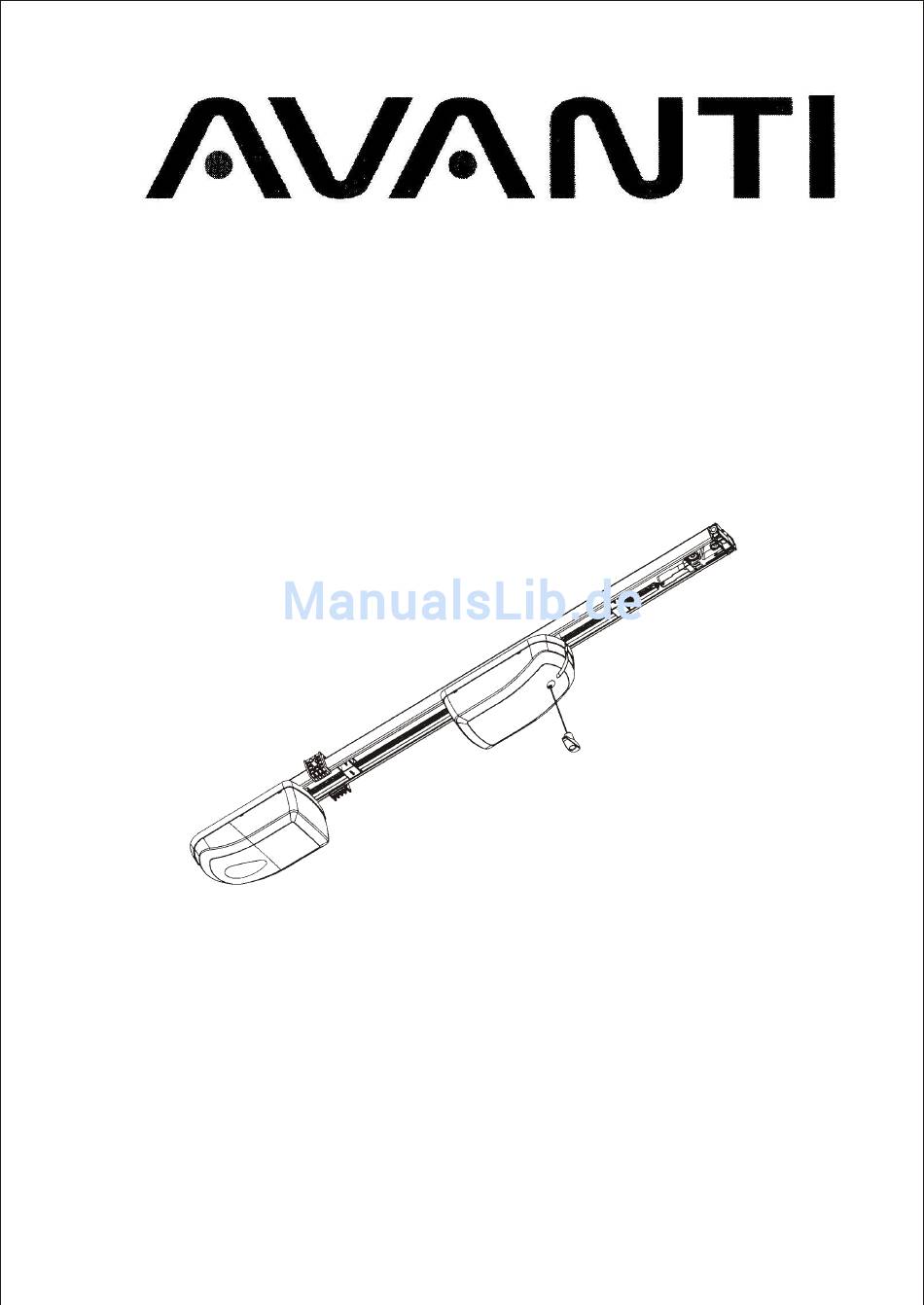

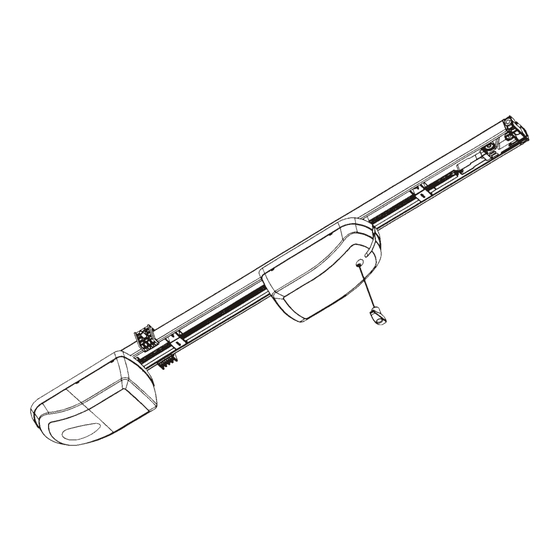

- Seite 1 Montage- und Betriebsanleitung Garagentorantrieb T12 / S12 AVANTI - Antriebe GmbH & Co.KG Konrad-Korte-Straße 24 D-33175 Bad Lippspringe Tel.: 05252 9391 0 Fax: 05252 9391 20 Mail: post@avanti-antriebe.de Version DE 04-2010-01 802-00-04 A...
- Seite 2 Inhaltsverzeichnis Version DE 04-2010-01 - 2 - 802-00-04 A...
-
Seite 3: Allgemeine Hinweise
GTA bewegt werden und müssen durch eine Fachkraft repariert werden. AVANTI übernimmt keine Haftung für Schäden die sich aus der Nichtbeachtung der Montage- und Betriebsanleitung ergeben. Der GTA ist nur zum Öffnen und Schließen von Garagentoren zu verwenden. -
Seite 4: Allgemeine Montagehinweise
Allgemeine Montagehinweise Vorbereitende Hinweise - Legen Sie sich die Montageanleitung und das benötigte Werkzeug ( siehe extra Beipackzettel ) bereit. Achten Sie auf Ihre persönliche Schutzausrüstung. - Sollte das Garagentor mit einer zusätzlichen Torverriegelung ausgerüstet sein, muß diese entfernt oder funktionsunfähig gemacht werden. - Nur Montagematerial ( Dübel, Schrauben usw. - Seite 5 Zusammenbau der Laufschiene - Öffnen Sie die Verpackung - Die Laufschienen sind wie in Fig. 1 gezeigt verpackt - Entnehmen Sie die Schieneneinheit wie in Fig. 2 gezeigt aus der Verpackung und legen die Schienen wie in Fig. 3 dargestellt lose hintereinander - Der Motorlaufwagen mit eingezogenem Kettenkanal, sowie die beiden Endschalter sind bereits in einer C-Schiene ( A ) montiert.
- Seite 6 Zusammenbau der Laufschiene Verbindung Kette und Steuerungsgehäuse ( Fig. 3B ) - Schieben Sie das Steuerungsgehäuse ( D ) auf das Laufschienen C-Profil bis zum Anschlag - Drehen Sie die Kette ( D2 ) um 90° und stecken das letzte Halbglied der Kette in das Spannelement ( D1 ) des Steuerungs- Spannelement gehäuses.
- Seite 7 Montage des GTA an der Decke Vorbereitende Arbeiten Benutzen Sie für die weiteren Arbeiten unbedingt eine stabile und trittsichere Leiter ! Sie können die Laufschiene entweder an der Sturzwand über dem Garagentor montieren oder wenn es die bauliche Situation zulässt auch direkt an der Decke anbringen.
