> Sauerstoff oder andere entflammbare Gase aus Druckzylindern dürfen nicht als
Antriebsmittel verwendet werden.
> Tragen Sie bei der Benutzung des Setzgeräts Schutzbrille und Schutzhandschuhe.
> Sofern das Setzgerät mehr als 8 Stunden pro Tag dauerhaft genutzt wird, sollte
der Benutzer einen Gehörschutz tragen.
> Personen, die das Setzgerät benutzen, dürfen keine losen Teile wie etwa Krawatten,
lange Haare, Schmuck etc. tragen, die sich in dem Setzgerät verfangen könnten.
> Dieselben Sicherheitshinweise gelten für Personen, die sich in der Nähe des
Setzgeräts aufhalten.
> Vermeiden Sie unnötigen Kontakt mit der Hydraulikflüssigkeit, um mögliche
allergische Hautreaktionen zu verhindern.
> Das Setzgerät ist nicht für den Einsatz in explosiven Umgebungen geeignet.
> Entsorgen Sie das Setzgerät nach dem Ende der Nutzungsdauer entsprechend
dem Disposal Act Nr. 185/01 Coll. [Abfallentsorgungsgesetz].
2. Beschreibung des Pneumatisch Blindniet-Setzgeräts
2. Beschreibung des Pneumatisch Blindniet-Setzgeräts

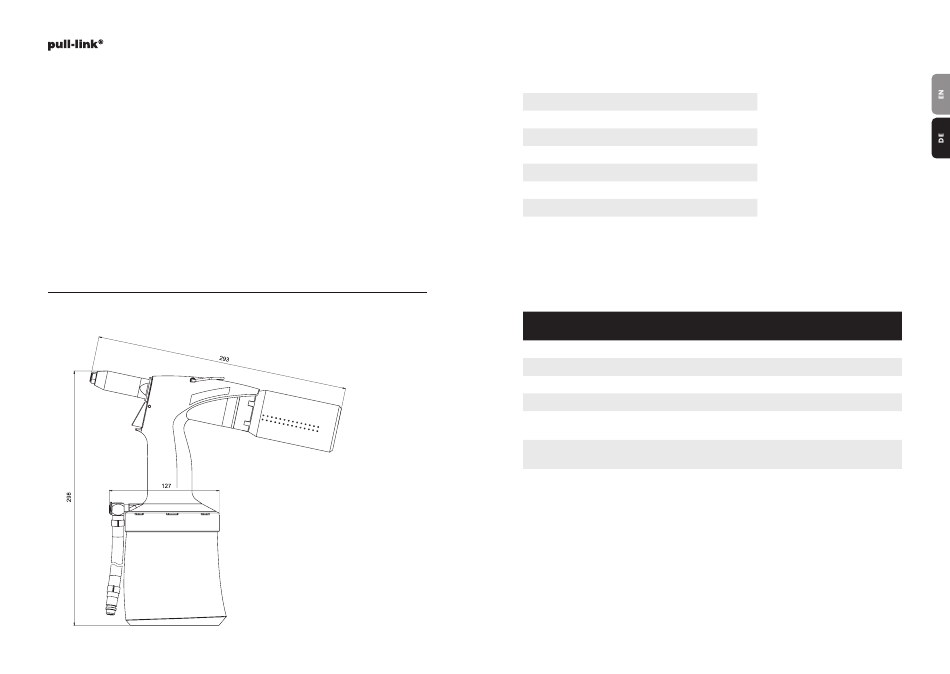

2.1 Grundabmessungen
16
2.2 Technische Daten
Gewicht
Betriebsdruck
0,5 - 0,7 MPa
Hubkraft bei 0,6 MPa
Luftverbrauch
Hub
Höhe
Länge
Breite [über das Winkelventil]
2.3 Anwendungsbereich
Das pneumatisch Blindniet-Setzgerät ist für die Vernietung mit
Blindnietenvorgesehen:
Nietenarten
Al
St
[Aluminium]
[Stahl]
Standard
Ø 4,8
Ø 4,8
Standard
Ø 5,0
Ø 5,0
Standard
Ø 6,0
Ø 6,0
Standard
Ø 6,4
Ø 6,4
Hochfeste
Ø 4,8/5,0
Struktur
-
Hochfeste
-
Ø 6,4
Struktur
* Empfohlene Mundstücknummern in Abhängigkeit vom Nietendurchmesser [gilt
nicht für alle Nietenarten].
AS-3
2,05 kg
16 kN
3,0 L / Hub
25 mm
298 mm
293 mm
127 mm
Rv
Mundstücknummern*
[Edelstahl]
Ø 4,8
Mundstück 5
Ø 5,0
Mundstück 5
Ø 6,0
Mundstück 6
Ø 6,4
Mundstück 6,4
Ø 4,8/5,0
Mundstück 5 M-Power
Ø 6,4
Mundstück 6,4 M-Power
17
