DE

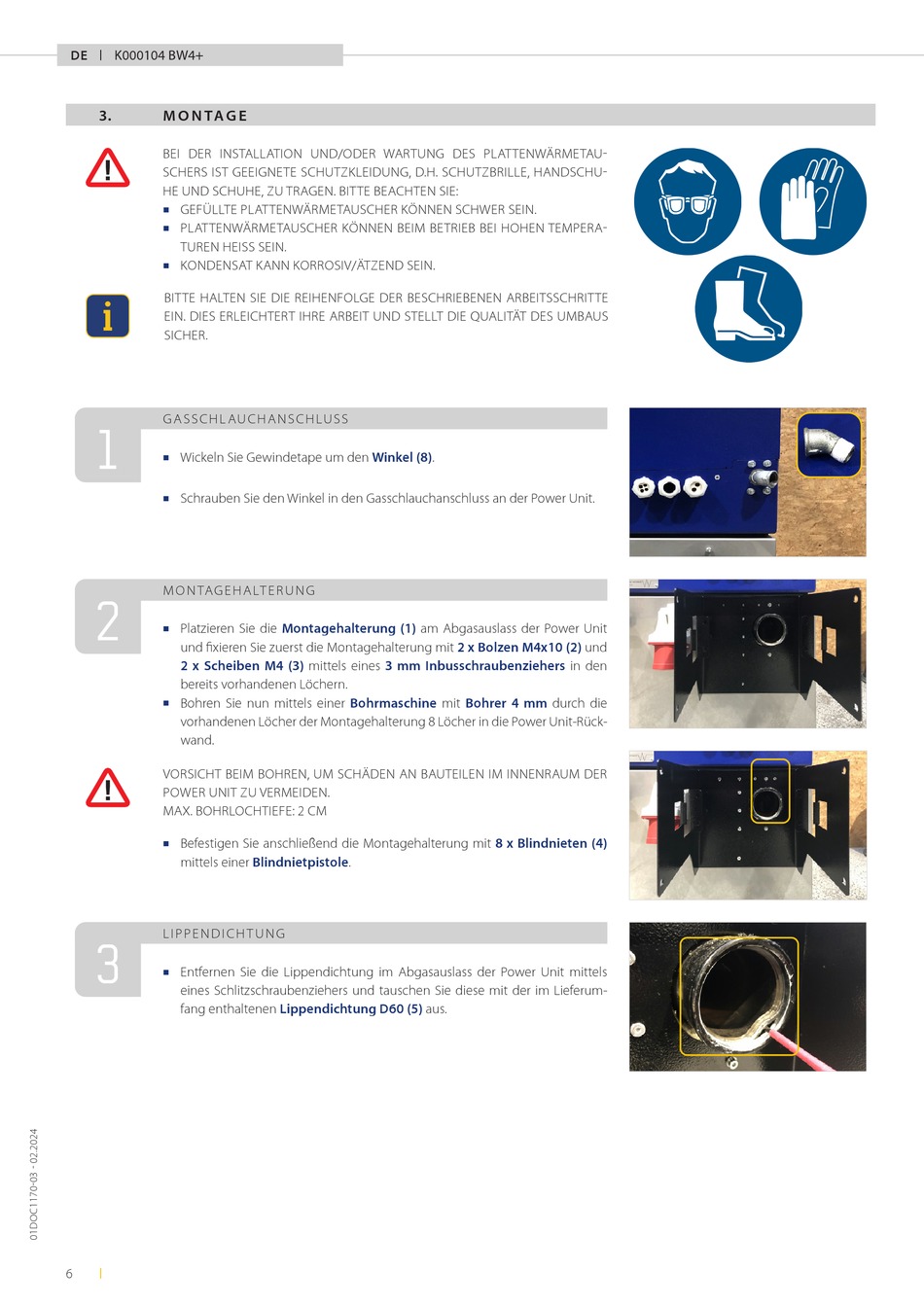

K000104 BW4+
3.
M O N TA G E
BEI DER INSTALLATION UND/ODER WARTUNG DES PLATTENWÄRMETAU
SCHERS IST GEEIGNETE SCHUTZKLEIDUNG, D.H. SCHUTZBRILLE, HANDSCHU
HE UND SCHUHE, ZU TRAGEN. BITTE BEACHTEN SIE:
GEFÜLLTE PLATTENWÄRMETAUSCHER KÖNNEN SCHWER SEIN.
■
■
PLATTENWÄRMETAUSCHER KÖNNEN BEIM BETRIEB BEI HOHEN TEMPERA
TUREN HEISS SEIN.
■
KONDENSAT KANN KORROSIV/ÄTZEND SEIN.
BITTE HALTEN SIE DIE REIHENFOLGE DER BESCHRIEBENEN ARBEITSSCHRITTE
EIN. DIES ERLEICHTERT IHRE ARBEIT UND STELLT DIE QUALITÄT DES UMBAUS
SICHER.
G A S S C H L AU C H A N S C H LUS S
Wickeln Sie Gewindetape um den
■
Schrauben Sie den Winkel in den Gasschlauchanschluss an der Power Unit.
■
M O N TAG E H A LT E R U N G
Platzieren Sie die
■
und xieren Sie zuerst die Montagehalterung mit
2 x Scheiben M4 (3)
bereits vorhandenen Löchern.
■
Bohren Sie nun mittels einer
vorhandenen Löcher der Montagehalterung 8 Löcher in die Power Unit-Rück-
wand.
VORSICHT BEIM BOHREN, UM SCHÄDEN AN BAUTEILEN IM INNENRAUM DER
POWER UNIT ZU VERMEIDEN.
MAX. BOHRLOCHTIEFE: 2 CM
■
Befestigen Sie anschließend die Montagehalterung mit
mittels einer Blindnietpistole.
L I P P E N D I C H T U N G
■
Entfernen Sie die Lippendichtung im Abgasauslass der Power Unit mittels
eines Schlitzschraubenziehers und tauschen Sie diese mit der im Lieferum-
fang enthaltenen
6
Winkel
(8).
Montagehalterung (1)
am Abgasauslass der Power Unit
3 mm Inbusschraubenziehers
mittels eines
Bohrmaschine
mit
Lippendichtung D60 (5)
aus.
2 x Bolzen M4x10 (2)
und
in den
Bohrer 4 mm
durch die
8 x Blindnieten (4)
