Inhaltszusammenfassung für EC POWER BW4+

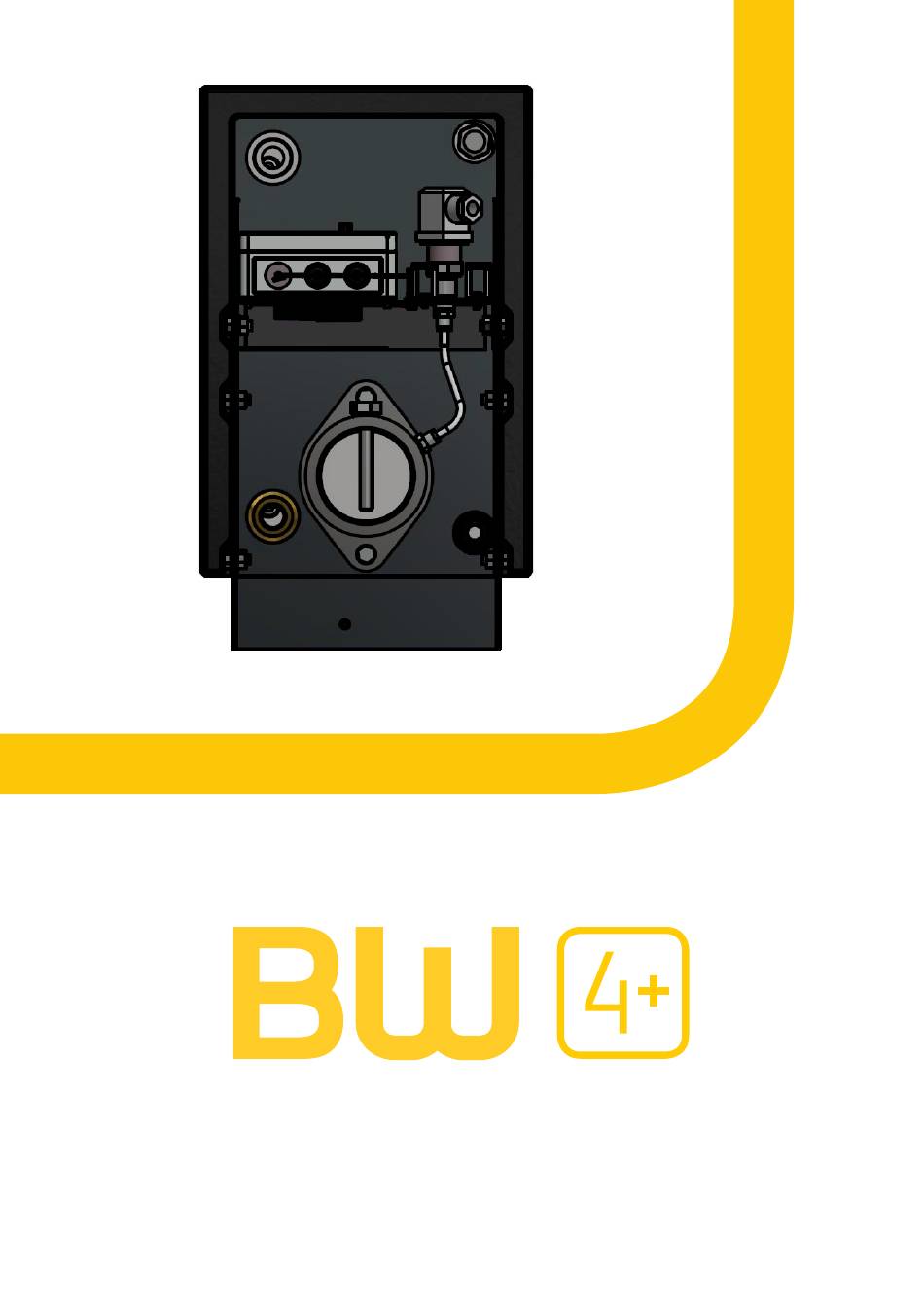

- Seite 1 K 0 0 0 1 0 4 M A N U A L 01DOC1170-03 02.2024...
- Seite 2 VAT DK19228509 (DE) Technische Änderungen, Designabweichungen und Irrtümer vorbehalten. Alle Bilder dienen ausschließlich der Veranschaulichung und können abweichen. (EN) Subject to technical changes, design modi cations and errors. All pictures shown are for illustrative purposes only. © by EC POWER A/S.
- Seite 3 K000104 BW4+ INHALTSVERZEICHNIS K O M P O N E N T E N & W E R K Z E U G ....................4 KOMPONENTEN...................................................
- Seite 4 K000104 BW4+ K O M P O N E N T E N & W E R K Z E U G B W 4 + B R E N N W E R T A B G A S W Ä R M E TA U S C H E R Einschließlich Sicherheitszulassungskomponenten Anschluss zum Abgasrohr Ø80 mm (Toleranz + 0,3 mm / - 0,0 mm) laut EN 14471 T120 M1 (120 ˚C /1.500 Pascal)
- Seite 5 K000104 BW4+ M A S S E & A N S C H L Ü S S E Rücklaufanschluss 1“ RG (Rücklauf vom BW4+ zum Q-Wärmeverteiler) Rücklaufanschluss 1“ RG (Rücklauf vom Wärmespeicher/Verbrauchernetz zum BW4+) Abgasanschluss D80 mm Kondensatanschluss ½“ RG 348 mm 138 mm 272 mm...
- Seite 6 K000104 BW4+ M O N TA G E BEI DER INSTALLATION UND/ODER WARTUNG DES PLATTENWÄRMETAU SCHERS IST GEEIGNETE SCHUTZKLEIDUNG, D.H. SCHUTZBRILLE, HANDSCHU HE UND SCHUHE, ZU TRAGEN. BITTE BEACHTEN SIE: GEFÜLLTE PLATTENWÄRMETAUSCHER KÖNNEN SCHWER SEIN. ■ ■ PLATTENWÄRMETAUSCHER KÖNNEN BEIM BETRIEB BEI HOHEN TEMPERA TUREN HEISS SEIN.
- Seite 7 K000104 BW4+ A B G A S A DA P T E R ■ Platzieren Sie den Abgasadapter (6) am Abgasauslass der Power Unit und befestigen Sie den Abgasadapter mit 4 x Bolzen M8x16 (11), 8 x Scheibe M8 (12) 4 x Muttern M8 (13) an der Montagehalterung.
- Seite 8 K000104 BW4+ K U G E L S I P H O N ■ Schieben Sie die Überwurfmutter und Dichtung auf den Anschlusswinkel des Kugelsiphons (15). Kugelsiphon (15) Anschlussstutzen ■ Schrauben Sie den fest. I S O L I E R K A P P E Isolierkappe (16) ■...
- Seite 9 K000104 BW4+ E L E K T R I S C H E E I N B I N D U N G ELEKTRONIKRAUM (POWER UNIT) Druck - 350 mbar (interner Abgaswärmetauscher) Druckwächter Abgasdruck Kabelklemme wird im Elektronikraum der Power Unit platziert. Kabeldurchführung (Power Unit) Sicherheitsbox am BW4+...
- Seite 10 K000104 BW4+ F E H L E R B E H E B U N G Anlagen-Stopp auf Grund eines Fehlers im Abgassystem: Code 62 – Hoher Abgasdruck F E H L E R U R S A C H E : ■...
- Seite 11 K000104 BW4+ R E I N I G U N G Der normalerweise hohe Turbulenzgrad des Plattenwärmetauschers führt zu einem Selbstreinigungse ekt in den Flüssigkeitskanälen, der die Verschmut- zung und die Ansammlung von Verunreinigungen verringert, wodurch die Wärmeübertragungskapazität erheblich verringert und der Druckabfall er- höht werden kann.
- Seite 12 K000104 BW4+ C O M P O N E N T S & T O O L S B W 4 + E X T E R N A L E X H A U S T H E AT E X C H A N G E R Including certi ed safety components Connection to the exhaust pipe Ø80 mm (tolerance +0,3 mm/-0,0 mm) accord- ing to EN 14471 T120 M1 (120 ˚C/1,500 Pascal).
- Seite 13 K000104 BW4+ D I M E N S I O N S & C O N N E C T I O N S Return connection 1“ G (return from the BW4+ to the Q-Heat Distributor) Return connection 1“ G (return from the Storage Tank to the BW4+) Exhaust gas connection D80 mm Condensate connection ½“...
- Seite 14 K000104 BW4+ I N T E G R AT I O N O F B W4 + / B W 8 + Integration of BW4+ / BW8+ (condensing exhaust gas heat exchanger) see “Hdralic Solutions” 01-2019, p. 11. A S S E M B LY SUITABLE PROTECTIVE CLOTHING I.E.
- Seite 15 K000104 BW4+ E X H AUS T A DA P T O R Place the exhaust adapter (6) on the exhaust outlet of the Power Unit and ■ fasten the exhaust adapter with 4 x Bolt M8x16 (11), 8 x washers M8 (12) 4 x nuts M8 (13).
- Seite 16 K000104 BW4+ B A L L S I P H O N ■ Slide the union nut and seal onto the connection bracket of the ball siphon (15). ball siphon (15) connection stud. ■ Screw the to the I N S U L AT I O N C A P insulation cap (16) ■...
- Seite 17 K000104 BW4+ E L E C T R I C A L C O N N E C T I O N ELECTRONICS COMPARTMENT (POWER UNIT) Pressure - 350 mbar (internal exhaust heat exchanger) Pressure switch Exhaust gas pressure Cable clamp is placed in the electronics compart- ment of the power unit Cable bushing...
- Seite 18 K000104 BW4+ T R O U B L E S H O O T I N G System stop due to an error in the exhaust system: Code 62 – High exhaust pressure. E R R O R C A U S E : ■...
- Seite 19 K000104 BW4+ C L E A N I N G The normally high degree of turbulence in the plate heat exchanger gives a self-cleaning e ect in the liquid channels, which reduces fouling and the build-up of contamination, which can seriously reduce heat transfer capacity and increase pressure drop.
- Seite 20 K 0 0 0 1 0 4 M A N U A L 01DOC1170-03 02.2024...
