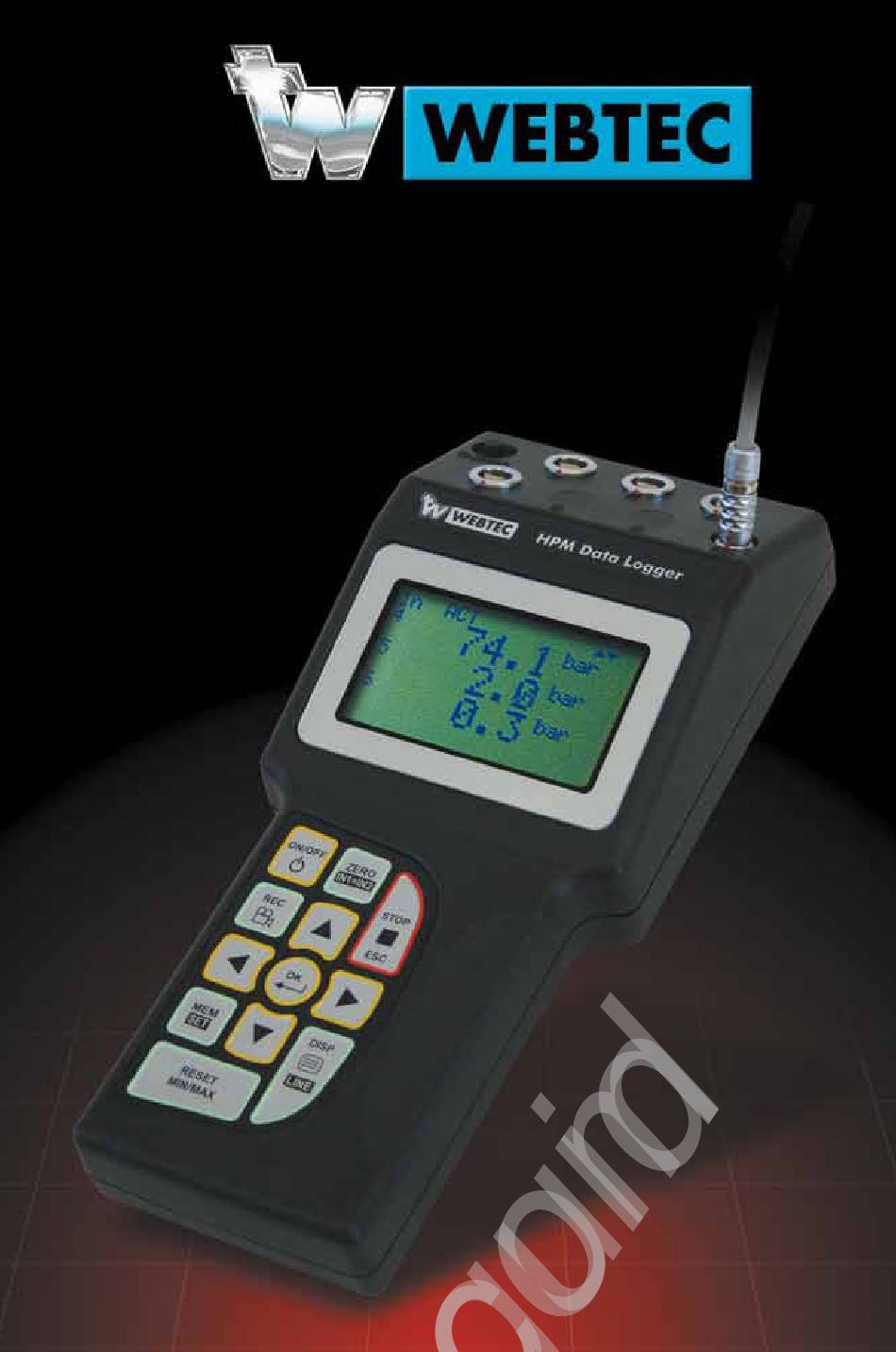

WEBTEC HPM540 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 5
All manuals and user guides at all-guides.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WEBTEC HPM540

Inhaltszusammenfassung für WEBTEC HPM540

  • Seite 3: Vorwort

    Products Limited - behält sich das Recht vor, Verbesserungen oder Änderungen der Spezifikationen ohne Ankündigung vorzunehmen. Webtec Products Limited - se réserve le droit d'améliorer et de changer ses spécifications sans préavis. Webtec Products Limited - se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso. V2.0/02/11...

  • Seite 5: Inhaltsverzeichnis

    Inhalt All manuals and user guides at all-guides.com Inhalt Vorwort Revisionsverlauf Sicherheitshinweise/Produktauswahl Bestimmungsgemäßer Gebrauch Fachpersonal Richtigkeit technische Dokumentation Hochdruckanwendungen Service/Reparatur Hinweise zur Entsorgung Geräteversion/Lieferumfang Inbetriebnahme Laden der Akkus/Batteriezustandsanzeige Batteriewechsel Tasten und Funktionen Symbolik und Bedienung der Menüs Anschluss der Sensoren/Displayfunktionen Anzeigeformat (DISP) Displaykonfiguration (LINE) Nullpunktabgleich (ZERO) MIN/MAX-Werte löschen (RESET) Differenzwertanzeige...
  • Seite 6 Inhalt All manuals and user guides at all-guides.com Geräteeinstellungen (SET) Einstellung der Einheiten (SET-UNIT) Automatische Abschaltung (SET-AUTO POWER) Einstellung von Fremdsensoren (SET-AUX. SENSOR) Anzeige definierter Messaufgaben (SET-PROJECT) Einstellung Kontrast (SET-CONTRAST) Einstellung Uhr/Datum (SET-TIME/DATE) Anzeige der Geräteversion (SET-VERSION) Werkseinstellung (USER RESET) Konfiguration des Messwertspeichers (MEMORY SET) Messwertspeicher löschen (MEM-DELETE MEMORY)

  • Seite 7: Sicherheitshinweise/Produktauswahl

    Sicherheitshinweise/Produktauswahl All manuals and user guides at all-guides.com Sicherheitshinweise/Produktauswahl 1.1 Bestimmungsgemäßer Gebrauch Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwen- dungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche gegenüber dem Hersteller.

  • Seite 8: Service/Reparatur

    Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet: Was können wir für Sie tun? Webtec bietet Ihnen darum eine kostenneutrale Möglichkeit Ihr altes Gerät an uns abzugeben. Webtec wird dann Ihr Gerät, nach der aktu- ellen Gesetzeslage, fachgerecht recyceln und entsorgen. V2.0/02/11...
  • Seite 9 All manuals and user guides at all-guides.com Was müssen Sie tun? Nachdem Ihr Gerät sein Lebensende erreicht hat, senden Sie es einfach per Parcelservice (im Karton) an die Webtec Verkaufsniederlassung, welche Sie betreut, wir übernehmen dann alle anfallenden Recycling- und Entsorgungsmaßnahmen. Ihnen entstehen dadurch keine Kosten und Unannehmlichkeiten.

  • Seite 10: Geräteversion/Lieferumfang

    Geräteversion/Lieferumfang All manuals and user guides at all-guides.com Geräteversion/Lieferumfang Das Messgerät und die Sensoren ermöglichen dem Anwender die Mes- sung aller relevanten Parameter in einem Hydraulik-System. Parameter: • [bar/psi] Druck, Dp (Load-Sensing-Pumpen) • [°C/°F] Temperatur • [L/min/G/min] (U.S) Volumenstrom • RPM [1/min] Das Messgerät ist durch die automatische Sensor-Erkennung einfach zu bedienen.

  • Seite 11: Inbetriebnahme

    Inbetriebnahme All manuals and user guides at all-guides.com Inbetriebnahme Das Messgerät wird werkseitig mit eingesetzten wiederaufladbaren Bat- terien ausgeliefert. Vor der ersten Inbetriebnahme den Akku mindestens 3 Stunden aufla- den. Anschließend ist das Messgerät betriebsbereit. 3.1 Laden der Akkus/Batteriezustandsanzeige Wenn die Batteriekapazität zu gering ist, blinkt das Batteriesymbol und das Messgerät wird automatisch ausgeschaltet.

  • Seite 12: Tasten Und Funktionen

    Tasten und Funktionen All manuals and user guides at all-guides.com Tasten und Funktionen A 11-30 VDC Netzgerät 110/220 VAC-15 VDC Kfz-Adapter 12/24 VDC B I1 . . I4 Anschluss Sensoren C PC (USB) D Anzeige (Display) E Tastatur V2.0/02/11...
  • Seite 13 Tasten und Funktionen All manuals and user guides at all-guides.com Funktionstasten EIN/AUS Bestätigung Funktion/Wert Auswahl der Funktion/Wert STOP/ESC Menütasten * Diese Menütasten sind doppelt belegt: Auswahl 1. Menüebene = 1 x kurz drücken Auswahl 2. Menüebene (schwarz hinterlegt) = 1 x lang drücken (2 s) ZERO Nullpunktabgleich IN1 = IN2...

  • Seite 14: Symbolik Und Bedienung Der Menüs

    Tasten und Funktionen All manuals and user guides at all-guides.com 4.1 Symbolik und Bedienung der Menüs Wenn hinter einer Menüfunktion das Zeichen „>“ angezeigt wird, führt die Taste OK in ein weiteres Untermenü. Wird das Zeichen „:“ angezeigt, bestätigt man mit der Taste OK den jeweiligen Eintrag. Menü- Taste Funktion...
  • Seite 15 Tasten und Funktionen All manuals and user guides at all-guides.com Aufgrund der leicht verständlichen und immer gleichen Wirkungs- weise der Funktionstasten ist auf die Setzung der Tasten bei den Beispielabläufen bewusst verzichtet worden, damit der Inhalt der Menüs im Zentrum der Darstellung bleibt. Die Nachahmung der Beispiele setzt die Betätigung der Funktionstasten, wie beschrie- ben, voraus.

  • Seite 16: Anschluss Der Sensoren/Displayfunktionen

    Anschluss der Sensoren/Displayfunktionen All manuals and user guides at all-guides.com Anschluss der Sensoren/Displayfunktionen Um elektrische Störeinflüsse zu vermeiden, beachten Sie bitte folgende Schritte: 1 Sensor mit dem Anschlusskabel an das Messgerät anschließen. 2 Messgerät einschalten. Messgerät mit zwei Drucksensoren • Nach dem Einschalten werden alle Messwerte im Display ange- zeigt.

  • Seite 17: Anzeigeformat (Disp)

    Anschluss der Sensoren/Displayfunktionen All manuals and user guides at all-guides.com • Wenn kein Sensor am Gerät angeschlossen ist, erscheint folgende Meldung: 5.1 Anzeigeformat (DISP) DISP drücken (kurz) Die Display-Anzeige kann mit DISP (kurz drü- cken) umgeschaltet werden. Wählbar: = Istwerte = Minimalwerte MAX = Maximalwerte (Druckspitze) = FullScale (Messbereichsendwert) TEMP = Temperaturanzeige Die Anzeige TEMP gilt nur für Sensoren des Typs „SCPT“.

  • Seite 18: Displaykonfiguration (Line)

    Anschluss der Sensoren/Displayfunktionen All manuals and user guides at all-guides.com 5.2 Displaykonfiguration (LINE) LINE drücken (2 s) Line: 1: keine Einstellung möglich, nicht wählbar Wählbar: Differenz (IN1 - IN2) Addition (IN1 + IN2) Volumen VOL= Q3 x time Wählbar: Power PWR1 = p1 x Q3 PWR2 = (p1-p2) x Q3 V2.0/02/11...

  • Seite 19: Nullpunktabgleich (Zero)

    Anschluss der Sensoren/Displayfunktionen All manuals and user guides at all-guides.com 5.3 Nullpunktabgleich (ZERO) Sind die Abgleichwerte Sind die Abgleichwerte innerhalb der zulässigen außerhalb der zuläs- Toleranz (2 % von FS), sigen Toleranz werden die Werte zu (2 % von FS), erscheint: Null gesetzt. ZERO OFL.

  • Seite 20: Min/Max-Werte Löschen (Reset)

    Anschluss der Sensoren/Displayfunktionen All manuals and user guides at all-guides.com 5.4 MIN/MAX-Werte löschen (RESET) Anzeige der bis jetzt gemessenen MAX- Werte. MAX-Werte werden gelöscht. In der MAX-Anzeige erscheinen die aktuali- sierten MAX-Werte. Beispiel: Druckabfall im Hydrauliksystem 5.5 Differenzwertanzeige ► Die Einstellung IN1 – IN2 sind im Kapitel „Displaykonfiguration (LINE)“...

  • Seite 21: Differenzwertabgleich (In1=In2)

    Anschluss der Sensoren/Displayfunktionen All manuals and user guides at all-guides.com 5.6 Differenzwertabgleich (IN1=IN2) IN1=IN2 drücken (2 s) Der Differenzwertabgleich ist unter Betriebsdruck durchzufüh- ren. Montieren Sie zwei Drucksensoren am gleichen Anschluss (T-Adapter). Die Toleranz der Sensoren zueinander wird durch den ∆p-Abgleich auf Null gesetzt. Diese Einstellung bleibt gespeichert und ist nur für den jewei- ligen Betriebsdruck gültig.
  • Seite 22 Anschluss der Sensoren/Displayfunktionen All manuals and user guides at all-guides.com Drei Fehlermeldungen sind möglich zu IN1=IN2: 1 Abgleichwerte außerhalb zulässiger Toleranz: Bei Sensoren mit automatischer Sensorerkennung 5 % des Messbereichendwerts (FS) Bei Fremdsensoren 10 % des Messbereichendwerts (FS) 2 IN1 - IN2 ist nicht konfiguriert (DISP-LINE): 3 Messgrößen sind nicht gleich (IN1=bar/IN2=L/min) V2.0/02/11...

  • Seite 23: Anschluss Von Fremdsensoren (Set Aux. Sensor)

    Anschluss der Sensoren/Displayfunktionen All manuals and user guides at all-guides.com 5.7 Anschluss von Fremdsensoren (SET AUX. SENSOR) drücken (2 s) Die elektrische Spezifikation der Fremdsensoren muss mit dem Messgerät/Adapter kompatibel sein. Bitte achten Sie auf die rich- tige PIN Belegung, Versorgungsspannung und vermeiden Sie elektrische Kurzschlüsse! V2.0/02/11...
  • Seite 24 Anschluss der Sensoren/Displayfunktionen All manuals and user guides at all-guides.com Texteingabe UNIT/SIGNAL Zur Einstellung der Einheiten (maximal 15 Zeichen). Zahleneingabe FROM/TO Zur Einstellung des Messbereichs und der Signalspanne: 3 Ziffern Präfix, Dezimalpunkt, 3 Ziffern Suffix. 3 Stellen Suffix Dezimalpunkt 3 Stellen Präfix V2.0/02/11...
  • Seite 25 Anschluss der Sensoren/Displayfunktionen All manuals and user guides at all-guides.com Anschluss Fremdsensoren: Messgerät mit Anschlussadapter und Sensoren für Weg (mm) und Kraft (kN). V2.0/02/11...

  • Seite 26: Fehlermeldungen/Warnungen

    Messgerät einschalten Ein Fremdsensor ist Im Menü SET- AUX.SENSOR die angeschlossen. Einstellungen vornehmen Die Sensorerkennung Messgerät, Sensor und ist unterbrochen Anschlusskabel an Webtec (Kabelbruch oder senden Input defekt). Overflow Messbereich System drucklos schalten Der gemessene Sensor mit größerem Mess- Druck ist außerhalb...

  • Seite 27: Start-Stop/Point Fast Mode Nur Für Auto Trigger

    Anschluss der Sensoren/Displayfunktionen All manuals and user guides at all-guides.com Anzeige Beschreibung Was ist zu tun? Nicht im FAST MODE Einstellung REC: anzuwenden START-STOP/POINT FAST MODE nur für AUTO TRIGGER MANUAL möglich Konflikt Speicherzeit Einstellung REC (DURATION) AUTO TRIGGER FAST MODE (0,5 ms) MANUAL Speicherzeit DURATION ändern Konflikt Speicherzeit Einstellung MEM-SET (REC RATE)

  • Seite 28: Geräteeinstellungen (Set)

    Geräteeinstellungen (SET) All manuals and user guides at all-guides.com Geräteeinstellungen (SET) drücken (2 s) V2.0/02/11...
  • Seite 29 Geräteeinstellungen (SET) All manuals and user guides at all-guides.com V2.0/02/11...

  • Seite 30: Einstellung Der Einheiten (Set-Unit)

    Geräteeinstellungen (SET) All manuals and user guides at all-guides.com 6.1 Einstellung der Einheiten (SET-UNIT) Wählbar: PRESSURE: bar, mbar, psi, MPa, kPa TEMPERATURE: °C, °F FLOW: L/min, G/min (US) POWER: kW, HP (US) 6.2 Automatische Abschaltung (SET-AUTO POWER) Wählbar: AUTO POWER: OFF, ON 6.3 Einstellung von Fremdsensoren (SET-AUX. SENSOR) ► Weitere Informationen finden Sie im Kapitel „Anschluss von Fremd- sensoren“.

  • Seite 31: Anzeige Definierter Messaufgaben (Set-Project)

    Geräteeinstellungen (SET) All manuals and user guides at all-guides.com 6.4 Anzeige definierter Messaufgaben (SET-PROJECT) In der PC-Software können bis zu fünf verschiedene Messaufgaben (PROJECT) konfiguriert werden. Für jeden Input werden bestimmte Sensoren vordefiniert. Diese Definitionen können in SET-PROJECT ab- gefragt werden. Input 1 Falscher Sensor angeschlossen! Bitte Messbereich 100 bar benutzen.

  • Seite 32: Einstellung Kontrast (Set-Contrast)

    Geräteeinstellungen (SET) All manuals and user guides at all-guides.com 6.5 Einstellung Kontrast (SET-CONTRAST) Wählbar: CONTRAST: 10 . . 100 % 6.6 Einstellung Uhr/Datum (SET-TIME/DATE) Wählbar: HOUR: 0 . . 23 MINUTE: 0 . . 59 SECOND: 0 . . 59 DAY: 1 . . 31 MONTH: 1 .

  • Seite 33: Werkseinstellung (User Reset)

    Geräteeinstellungen (SET) All manuals and user guides at all-guides.com 6.8 Werkseinstellung (USER RESET) Um das Messgerät auf die Werkseinstellungen zurückzusetzen, gehen Sie bitte wie folgt vor: 1 Messgerät ausschalten. 2 Taste MEM-SET drücken und halten. 3 Taste ON/OFF drücken. 4 USER RESET mit OK bestätigen V2.0/02/11...

  • Seite 34: Konfiguration Des Messwertspeichers (Memory Set)

    Konfiguration des Messwertspeichers (MEMORY SET) All manuals and user guides at all-guides.com Konfiguration des Messwertspeichers (MEMORY SET) Folgende Einstellungen werden vorgenommen: • Messwertspeicher löschen • Datenformat der Messwerte konfigurieren • Speicherintervalle konfigurieren Menü Einstellung/ Beispiel Bemerkung Vorwahl DELETE YES, NO Löschen des Messwert- MEMORY: speichers DATA Datenformat der Mess- FORMAT: werte MIN-MAX...
  • Seite 35 Konfiguration des Messwertspeichers (MEMORY SET) All manuals and user guides at all-guides.com Beispiel: Bei einem Speicherintervall von 200 Millisekunden werden keine dyna- mischen MIN-MAX-Werte gespeichert. Daher ist bei dynamischen Mes- sungen (Druckspitzen) die Einstellung MIN-MAX zu empfehlen. drücken (2 s) V2.0/02/11...

  • Seite 36: Messwertspeicher Löschen (Mem-Delete Memory)

    Konfiguration des Messwertspeichers (MEMORY SET) All manuals and user guides at all-guides.com 7.1 Messwertspeicher löschen (MEM-DELETE MEMORY) drücken (kurz). Wählbar: DELETE MEMORY: YES/NO Durch Bestätigen mit der Taste OK wird der Messwertspeicher gelöscht. 7.2 Einstellung Datenformat (MEM-DATA FORMAT) Wählbar: DATA FORMAT: MIN/MAX FAST In der Einstellung FAST wird auf IN1 mit einem Speicherintervall von 0,5 ms gemessen und gespeichert.

  • Seite 37: Einstellung Aufnahme Format (Mem-Rec-Config)

    Konfiguration des Messwertspeichers (MEMORY SET) All manuals and user guides at all-guides.com 7.3 Einstellung Aufnahme Format (MEM-REC-CONFIG) REC CONFIG Es können zwei verschiedene Formate eingestellt werden: a. Format 2.000 PTS Die Messkurven werden mit einer Auflösung von 2.000 Intervallen (Punkten) gespeichert. b. Format REC RATE Die Messkurven werden mit einem defi- nierten Intervall gespeichert. Beispiel: 20 ms V2.0/02/11...

  • Seite 38: Das Menü Rec

    Das Menü REC All manuals and user guides at all-guides.com Das Menü REC V2.0/02/11...
  • Seite 39 Das Menü REC All manuals and user guides at all-guides.com V2.0/02/11...

  • Seite 40: Messwertspeicherung

    Messwertspeicherung All manuals and user guides at all-guides.com Messwertspeicherung 9.1 Einstellungen für die Messwertspeicherung (REC) In der Kopfleiste werden folgende Parameter angezeigt: Anzahl der Messwertspeicherungen. In dieser Einstellung sind 108 Messungen im Speicher abgelegt. Speicherbelegung Anzahl der noch möglichen Messwertspeicherungen. 17 weitere Messungen können mit der aktuellen Ein- stellung/Konfiguration gespeichert werden.

  • Seite 41: Die Einstellung Rec Names

    Messwertspeicherung All manuals and user guides at all-guides.com 9.2 Die Einstellung REC NAMES Bezeichnungen (Namen) für die Messungen und die Kanäle IN1/IN2/ IN3/IN4 werden in der Text/Zahleneingabe definiert. Diese Einstellungen bleiben im Messgerät gespeichert. V2.0/02/11...

  • Seite 42: Messwertspeicherung

    Messwertspeicherung All manuals and user guides at all-guides.com Speicherfunktion START/STOP Das Starten (Taste START) und das Stoppen (Taste STOP/ESC) der Messwertspeicherung werden durch den Benutzer gesteuert. Das Datenformat FAST (Speicherintervall ACT Werte in 0,5 ms) kann im Modus START/STOP nicht angewendet werden. V2.0/02/11...
  • Seite 43 Messwertspeicherung All manuals and user guides at all-guides.com Es erscheint folgende Meldung: Wenn nicht genügend Platz im Messwertspeicher vorhanden ist, erscheint folgende Meldung: V2.0/02/11...
  • Seite 44 Messwertspeicherung All manuals and user guides at all-guides.com Speicherfunktion POINT Messpunkte, die einen bestimmten Maschinenablauf darstellen (z.B. Heben, Senken, Lastbetrieb, Leerlauf etc.), werden in einer „Punkt-zu- Punkt“-Kurve gespeichert. Im Beispiel sind die Kanäle p1, p2 und Q4 angeschlossen. Der erste Datensatz wird gespeichert, z.B.
  • Seite 45 Messwertspeicherung All manuals and user guides at all-guides.com Mit der Taste OK werden die Datensätze gespeichert. Mit der Taste STOP/ESC wird die Messwertspeicherung beendet und alle Datensätze werden in den Messwertspeicher geschrieben. Das Datenformat FAST (Speicherintervall ACT Werte in 0,5 ms) kann im Modus START/STOP nicht angewendet werden.
  • Seite 46 Messwertspeicherung All manuals and user guides at all-guides.com Speicherfunktion AUTO TRIGGER Die Funktion Auto Trigger beschreibt eine Messwertspeicherung, die durch ein bestimmtes Startsignal ausgelöst wird (z.B. Druck auf Kanal 2 → 125 bar). Daraufhin wird eine automatisch ablaufende Messwert- speicherung gestartet, die nach dem Ablauf der voreingestellten Mess- zeit beendet wird.
  • Seite 47 Messwertspeicherung All manuals and user guides at all-guides.com V2.0/02/11...

  • Seite 48: Fast Mode

    Messwertspeicherung All manuals and user guides at all-guides.com Wenn es zu Konflikten zwischen Speicherzeit und eingestellten Speicherintervallen kommt, erscheinen folgende Meldungen: 1. FAST MODE Konfiguration eines längeren Speicherintervalls 2. REC RATE Konfiguration eines längeren Speicherintervalls Wenn nicht genügend Platz im Messwertspeicher vorhanden ist, erscheint folgende Meldung: Messwertspeicher löschen bzw.
  • Seite 49 Messwertspeicherung All manuals and user guides at all-guides.com Speicherfunktion MANUAL Die manuelle Trigger-Funktion beschreibt eine Messwertspeicherung, die durch ein manuelles Startsignal durch den Benutzer ausgelöst wird. Nach einer voreingestellten Messzeit wird die Messwertspeicherung au- tomatisch beendet. Dadurch werden zeitabhängige Messwertspeicherungen manuell ge- startet.
  • Seite 50 Messwertspeicherung All manuals and user guides at all-guides.com V2.0/02/11...
  • Seite 51 Messwertspeicherung All manuals and user guides at all-guides.com Wenn es zu Konflikten zwischen Speicherzeit und eingestellten Speicherintervallen kommt, erscheinen folgende Meldungen: 1. FAST MODE Konfiguration eines längeren Speicherintervalls 2. REC RATE Konfiguration eines längeren Speicherintervalls Wenn nicht genügend Platz im Messwertspeicher vorhanden ist, erscheint folgende Meldung: Messwertspeicher löschen bzw.
  • Seite 52 Messwertspeicherung All manuals and user guides at all-guides.com Messwertspeicherung mit Voreinstellung PROJECT In dieser Einstellung werden Messwerte mit einer bestimmten Konfi- guration von Sensoren durchgeführt. Diese Konfiguration wurde vom Benutzer mit der PC-Software vorgegeben. Dadurch werden Fehlmes- sungen und falsche Einstellungen vermieden. Die Voreinstellung der Parameter werden in der PC-Software geändert bzw.
  • Seite 53 Messwertspeicherung All manuals and user guides at all-guides.com V2.0/02/11...

  • Seite 54: Einstellung Und Bedienung Am Pc

    Einstellung und Bedienung am PC All manuals and user guides at all-guides.com 10. Einstellung und Bedienung am PC 10.1 Anschluss an den PC Messgerät, PC und USB-Kabel 1 Das Messgerät mit dem PC verbinden (USB-Kabel) 2 PC-Software starten. Es erscheint der folgende Bildschirm: Nach der Bestätigung wird das Messgerät automatisch initialisiert und ist mit dem PC verbunden.

  • Seite 55: 10.2 Bedienung/Konfiguration Vom Pc

    Einstellung und Bedienung am PC All manuals and user guides at all-guides.com 10.2 Bedienung/Konfiguration vom PC Alle weiteren Schritte und Einstellungen werden in der PC-Software ausführlich beschrieben: • Online-Messung • Auslesen des Messwertspeichers • Definieren von PROJECT • Verwalten und Analysieren gemessener Kurven V2.0/02/11...

  • Seite 56: Zubehör

    Zubehör All manuals and user guides at all-guides.com 11. Zubehör Durchflussturbinen, ohne Belastungsventil Beschreibung Modellnr. Bestellnr. Durchflussbereich 1 - 15 L/min, CT15-SR-B-B-6 FT9500-03 1/2“ BSPP Anschlüsse Durchflussbereich 2 - 60 L/min, CT60-SR-B-B-6 FT9501-03 3/4“ BSPP Anschlüsse Durchflussbereich 5 - 150 L/min, CT150-SR-B-B-6 FT9502-03 3/4“...
  • Seite 57 Zubehör All manuals and user guides at all-guides.com Drucksensor 0-60 bar mit M16x2 SR-PTT-060-05-0C FT9783-060 Prüfanschluss (eingebauter Temp. Sensor für Referenzangabe, nur mit 440/460 Anzeigen) Drucksensor 0-150 bar mit M16x2 SR-PTT-150-05-0C FT9783-150 Prüfanschluss (eingebauter Temp. Sensor für Referenzangabe, nur mit 440/460 Anzeigen) Drucksensor 0-400 bar mit M16x2 SR-PTT-400-05-0C FT9783-400 Prüfanschluss (eingebauter Temp.
  • Seite 58 03-0C 4 pin F / 5 pin M Stecker (bullet SR-BLT-ADP-45- FT9497 shape) Konverterkabel, 2 m lang, SR-CBL-002-54- FT9821 4pin M - 5pin M Kabel HPM540 zum PC - USB SR-CAB-540-PC- FT10384 Allgemeines Zubehör Beschreibung Modellnr. Bestellnr. Externer Trigger SR-EXT-TRG-05- FT9782...

  • Seite 59: Technische Daten

    Technische Daten All manuals and user guides at all-guides.com 12. Technische Daten Eingang Sensorerkennung (p/T/Q/n) Anschluss von Fremdsensoren Steckverbindung 5pin Push-pull Auflösung 12 bit + Vorzeichen = 4.096 Schritte Abtastintervall 1 ms 0,25 ms FAST MODE (IN1) Anzeige LCD 128 x 64 Pixel, Fläche 72 x 40 mm Beleuchtung Ziffernhöhe 6 mm Eingabe...
  • Seite 60 Technische Daten All manuals and user guides at all-guides.com Batterie NiMH Ladezeit 180 Minuten Betriebsdauer 8 Stunden Gehäuse Polyamid 235 x 106 x 53 mm Gewicht 530 g PC Software Messdaten auslesen/darstellen und am PC analy- SensoWin sieren Geräteeinstellungen auslesen/bearbeiten Geräteeinstellungen aus Bibliothek in das Messge- rät laden V2.0/02/11...

  • Seite 61: Beschreibung Der Speicherfunktionen

    Beschreibung der Speicherfunktionen All manuals and user guides at all-guides.com 13. Beschreibung der Speicherfunktionen Konfiguration Messwertspeicher DATA FORMAT Innerhalb des Speicherintervalls (z.B. 50 ms) wird jeweils nur der aktuelle Messwert (ACT) in den Messwertspei- cher geschrieben. Innerhalb des Speicherintervalls MIN-MAX (z.B. 50 ms) wird jeweils ein MIN- und ein MAX-Wert in den Messwertspeicher geschrieben.
  • Seite 62 Beschreibung der Speicherfunktionen All manuals and user guides at all-guides.com Auswahl Speicherfunktion: SCPT Druck-/Temperatursensor Speicherzeit 60 s Speicher- Einstellung Einstellung Kurven- Anzahl funktion DATA REC speicher Messwerte/ FORMAT CONFIG (Punkte) Punkte p (bar) T (°C) START/ – 120.000 p (bar) = STOP 15.000 MIN-MAX T (°C) = 15.000 AUTO/ 2.000 PTS 250.000 p (bar) =...
  • Seite 63 Beschreibung der Speicherfunktionen All manuals and user guides at all-guides.com Besonderheiten im Modus START/STOP: In diesem Modus sind die Einstellungen in START STOP REC CONFIG nicht relevant. Wenn die Messwert- speicherung gestartet wird, ist die Speicherzeit noch nicht bekannt. Das Speicherintervall wird deshalb während der Messwertspeicherung dyna- misch optimiert und entsprechend angepasst.
  • Seite 64 Beschreibung der Speicherfunktionen All manuals and user guides at all-guides.com 1. Bestimmung der Anzahl der Speicherintervalle: Kanäle Messgröße Anzahl Anzahl Speicherintervalle Messwerte 120.000 ÷ Messwerte = Anzahl Speicherintervall Beispiel ➀ 4 (SCPT) °C Messwerte 120.000 ÷ 8 = 15.000 Beispiel ➁ 2 (SCPT) °C 1 (SCFT) L/min 1 (SCRPM) Messwerte 120.000 ÷...
  • Seite 65 Beschreibung der Speicherfunktionen All manuals and user guides at all-guides.com Besonderheiten im Modus AUTO/MANUAL TRIGGER: In diesem Modus sind die Einstellungen in AUTO/MANUAL TRIGGER REC CONFIG relevant. Wird die Messwertspeicherung gestartet, ist die Speicherzeit bekannt. Der Kurvenspeicher hat eine Kapazität von 250.000 Messwerten. DURATION ÷ 2.000 = Länge des Speicherinter- REC CONFIG 2.000 PTS valls/Kanal...
  • Seite 66 Beschreibung der Speicherfunktionen All manuals and user guides at all-guides.com 1. Bestimmung der Länge des Speicherintervalls für REC CONFIG 2000 PTS: Zeit Kanäle Mess- Anzahl Länge des Spei- größe Mess- cherintervalls werte 60 s 4 (SCPT) °C 4 x 60 60.000 ÷ 2.000 = 30 ms 60.000 ms 4 x 2.000 gespeicherte Messpunkte 8.240 30 s 4 (SCPT)
  • Seite 67 Beschreibung der Speicherfunktionen All manuals and user guides at all-guides.com 2. Bestimmung der Anzahl der Speicherintervalle für REC CONFIG/REC RATE 5 ms: Zeit Kanäle Mess- Anzahl Anzahl Speicher- größe Mess- intervall werte 60 s 4 (SCPT) °C 4 x 60 60.000 ÷ 5 = 12.000 60.000 ms 4 x 12.000 gespeicherte Messpunkte 48.240 30 s 4 (SCPT) °C...
  • Seite 68 Beschreibung der Speicherfunktionen All manuals and user guides at all-guides.com V2.0/02/11...

  • Seite 69: Foreword

    Products Limited - behält sich das Recht vor, Verbesserungen oder Änderungen der Spezifikationen ohne Ankündigung vorzunehmen. Webtec Products Limited - se réserve le droit d'améliorer et de changer ses spécifications sans préavis. Webtec Products Limited - se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso. V2.0/02.11...

  • Seite 135: Préface

    Products Limited - behält sich das Recht vor, Verbesserungen oder Änderungen der Spezifikationen ohne Ankündigung vorzunehmen. Webtec Products Limited - se réserve le droit d'améliorer et de changer ses spécifications sans préavis. Webtec Products Limited - se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso. V2.0/02.11...

  • Seite 201: Premessa

    Products Limited - behält sich das Recht vor, Verbesserungen oder Änderungen der Spezifikationen ohne Ankündigung vorzunehmen. Webtec Products Limited - se réserve le droit d'améliorer et de changer ses spécifications sans préavis. Webtec Products Limited - se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso. V2.0/02.11...

  • Seite 267: Prólogo

    Products Limited - behält sich das Recht vor, Verbesserungen oder Änderungen der Spezifikationen ohne Ankündigung vorzunehmen. Webtec Products Limited - se réserve le droit d'améliorer et de changer ses spécifications sans préavis. Webtec Products Limited - se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso. V2.0/02.11...
  • Seite 336 Webtec Products Limited - behält sich das Recht vor, Verbesserungen oder Änderungen der Spezifikationen ohne Ankündigung vorzunehmen. Webtec Products Limited - se réserve le droit d’améliorer et de changer ses spécifications sans préavis. Webtec Products Limited - se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso.
