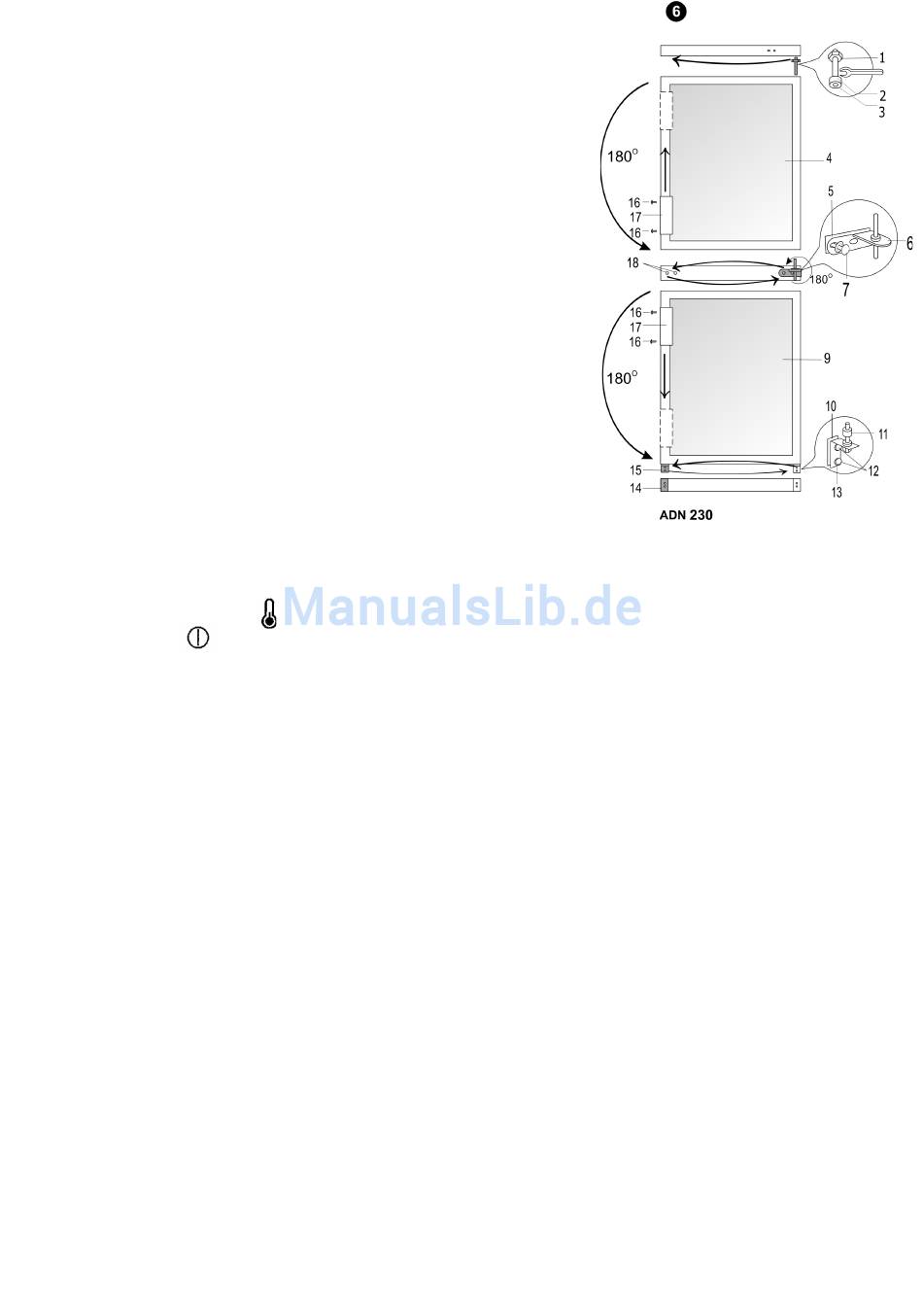

Für die Kühlschränke ADN 230 (Abb. 6):
ACHTUNG! Schalten Sie das Gerät ab, ziehen Sie dazu das Netzkabel aus der Steckdose.
1. Die zwei Schrauben 12 abschrauben und den unteren Scharnierhalter 13 zusammen mit dem
Scheibensatz 11 auf dem Lagerzapfen und Dichtungssatz 10 abnehmen.
2. Die zwei Schrauben 12 abschrauben und den Scharnierhalter 15 abnehmen;
3. Die untere Tür 9 abheben.
4. Die Befestigungsschrauben 7 des mittleren Scharnierhalters lösen.
5. Den mittleren Scharnierkalter 6 zusammen mit dem Scheibensatz auf dem Lagerzapfen und
Dichtungssatz 5 abnehmen;
6. Die obere Tür abheben.
7. Aus dem oberen Scharnierhalter den Lagerzapfen 2 zusammen mit der Mutter 1 und den
Scheiben 3 abschrauben und den ganzen Satz auf der Gegenseite der Tür fest montieren.
8. Die Abdeckkappen 18 im Querbereich des Schrankes herausnehmen und auf die andere
Seite der Tür umsetzen;
9. Zuerst die obere Tür um 180 º drehen, dann den oberen Lagerzapfen in die Tür einschieben
und die Tür aufhängen;
10. Zuerst den Lagerzapfen des Scharnierhalters in die obere Tür einschieben, dann den
mittleren Scharnierhalter zusammen mit dem Scheiben- und Dichtungssatz auf der
Gegenseite des Schrankes fest montieren.
11. Zuerst die untere
Tür um 180 º drehen, dann sie auf den Lagerzapfen des mittleren
Scharnierhalters aufhängen.
12. Die Befestigungsschrauben 16 aus beiden Türen lösen, die Türgriffe 17 entfernen. Die Griffe
auf der Gegenseite montieren. Schraubenlöcher mit den Spreizstiften verschließen.
13. Die Platte 14 bleibt in ihrer Position.
14. Zuerst den Lagerzapfen in die Tür einschieben, dann den unteren Scharnierhalter 13
zusammen mit dem Scheiben- und Dichtungssatz auf der Gegenseite des Schrankes fest
montieren.
15. Den Scharnierhalter 15 auf der Gegenseite des Schrankes anschrauben.
STEUERUNG UND LICHTSIGNALISIERUNG
Abb. 1, siehe S. 2
1 - Schalter. Die Beleuchtung des Kühlbereiches wird mit dem Drücken des Schalters 1 eingeschaltet. | | | | - ein. O – aus.
2 – Temperaturregler. Der Thermoregler in der Stellung "0" (AUS) schaltet aus dem Netz nur den Kompressor aus. Bei Drehung des
Thermoreglergriffs im Uhrzeigersinn sinkt die Temperatur im Kühlbereich.
3 - Anzeige der Temperaturregelung
4 - Stromanzeige (grün)
Ventilator schaltet sich der Ventilator mit ein und arbeitet ununterbrochen.
Die Temperatur im Kühlfach wird durch Drehen des Temperatur-Drehreglers 2 (siehe Bild 1) eingestellt. Die eingestellte Temperatur auf einer
fünfstufigen Skala ist am Drehregler ablesbar. Bei geschlossener Kühlschranktür ist sie an der Anzeige des Temperaturreglers ablesbar 3 (siehe Bild
1). Die Temperatur kann auf einer fünfteiligen Skala reguliert werden.
0 = der Kompressor wird abgeschaltet! ACHTUNG! Das Gerät ist noch am Stromnetz angeschlossen.
1 = höchste Temperatur (geringste Kühlung)
5 = niedrigste Temperatur (stärkste Kühlung)
Falls die Produkte im Kühlfach zu kalt sein sollten, stellen Sie einfach den Temperaturregler auf Stufe 1-3. Falls die Produkte im Kühlfach zu wenig
gekühlt werden, stellen Sie den Temperaturregler auf 3-5.
! ! ! ! Bitte stellen Sie die die Temperatur im Kühlschrank ganz nach Ihren Wünschen ein.
DIE
TEMPERATUR
IM
! ! ! !
NAHRUNGSMITTEL, HÄUFIGKEIT DER TÜRÖFFNUNG SCHWANKEN.
BEI NIEDRIGER RAUMTEMPERATUR KÜHLT DER KÜHLSCHRANK WENIGER STARK, DESHALB KANN DIE TEMPERATUR IM
! ! ! !
KÜHLSCHRANK ANSTEIGEN. Stellen Sie in diesem Fall die Temperatur mithilfe des Temperaturreglers niedriger.
Die Kühlkammer taut automatisch ab. Die sich hinten in der Kühlkammer bildenden Eistropfen schmelzen während der Betriebspausen des
Kompressors, das Schmelzwasser fließt durch die Tauwasserauffangrinne ins Tauwasserverdunstungsgefäß auf dem Kompressor (Abb. 1, siehe S. 2)
und verdunstet dort.
! ! ! ! REINIGEN SIE DEN KÜHLSCHRANK REGELMÄSSIG.
! ! ! ! Vergessen Sie nicht vor dem Abtauen des Gefrierfachs oder dem Reinigen des hinteren Teils des Gehäuses das Gerät vom Netz zu nehmen.
• Bewahren Sie die Innenoberflächen des Geräts und alle Kunststoffteile vor Fett, Säure, Soßen. Falls Sie unabsichtlich davon ausgießen, reinigen Sie
die betroffenen Flächen sofort mit warmem Seifenwasser oder Spülmittel. Reiben Sie sie anschließend trocken.
• Reinigen Sie die Innenflächen des Kühlschranks mit warmem Seifenwasser. Es kann auch Geschirrspülmittel verwendet werden.
• Reiben Sie die Innen- und Außenflächen trocken.
• Reinigen Sie die Türdichtung regelmäßig. Reiben Sie sie trocken.
• ACHTUNG! REINIGEN SIE REGELMÄßIG DIE ABFLUSSÖFFNUNG DER TAUWASSERAUFFANGRINNE MIT DEM DAFÜR VORGESEHENEN
REINIGUNGSINSTRUMENT 8 (Abb. 1)
• Wischen Sie mindestens einmal im Jahr den Staub ab, der sich an derKühlschrankrückwand und auf dem Kompressor angesammelt hat. Zur
Reinigung eine weiche Bürste, elektrostatische Tücher oder den Staubsauger benutzen.
• Bei der Reinigung KEINE Scheuerlappen oder Schwämme mit rauer Oberfläche verwenden.
• WENN SIE DAS KÜHLGERÄT FÜR LÄNGERE ZEIT AUSSCHALTEN, LASSEN SIE DIE TÜR OFFEN.
Die aufleuchtende grüne Signallampe 4 zeigt an, dass der Kühlschrank ans Netz angeschaltet ist. In Kühlschränken mit
TEMPERATURREGULIERUNG
KÜHLFACH
KANN
ABHÄNGIG
ABTAUEN DER KÜHLKAMMER
REINIGUNG UND PFLEGE
VON
UMGEBUNGSTEMPERATUR,
4
MENGE
UND
TEMPERATUR
DER
